I167F-1121

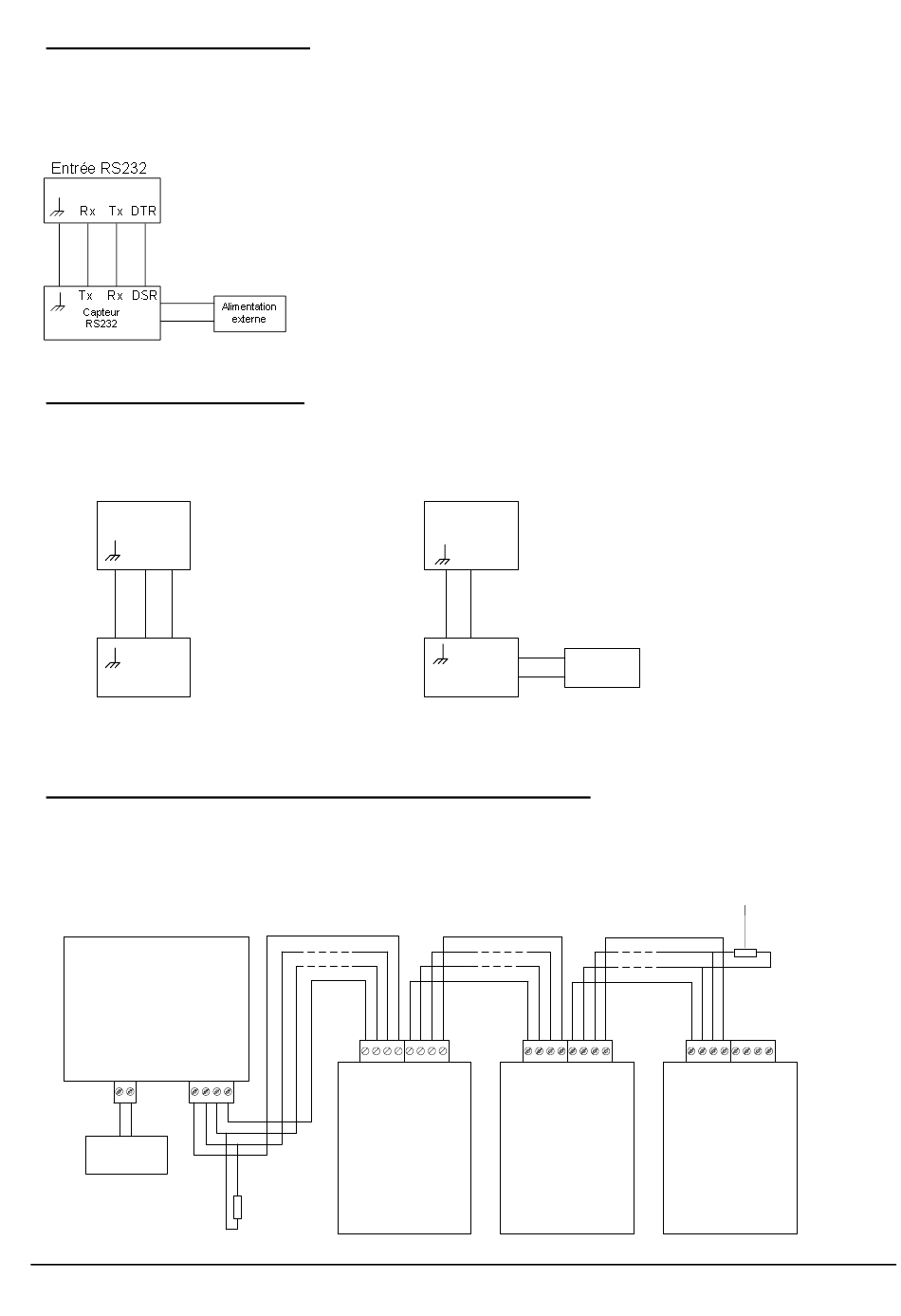

Câblage des entrées RS232
Les entrées RS232 n'acceptent qu'un seul capteur. La centrale ne fournit pas l'alimentation. On peut alimenter les capteurs 12V
avec la même alimentation que celle de la station, dans la mesure où le signal de référence de son port RS232 est la borne – de
son alimentation.
La sortie DTR sert généralement au réveil ou au déclenchement de la mesure. Certains capteurs ne l'utilisent pas.
Câblage des entrées SDI12
Une entrée SDI12 accepte plusieurs capteurs. La centrale fournit l'alimentation des capteurs (max 500mA). On peut également
utiliser une alimentation externe.
Entrée SDI12
SDI +
+
SDI
Capteur
SDI12
Alimentation fournie par la station
Câblage des entrées RS485 (pour modules d'extensions)
Le radar CRUZOE est considéré comme un module d'extension
LNS
Alimentation
12V protégée
19/152
PARATRONIC - Rue des Genêts - Zone Industrielle - 01600 REYRIEUX - FRANCE
Tel: +33 (0)4 74 00 12 70 – Fax: +33 (0)4 74 00 02 42 - E-mail: info@paratronic.fr - WEB: http://www.paratronic.fr
-
A
RS485
B
+
1er module
d'extension
Résistance
de
terminaison
RS485 120
Entrée SDI12
SDI
+
SDI
Alimentation
Capteur
externe
SDI12
Alimentation externe
-
A
RS485
B
+
Autres
modules
d'extension
Résistance
de
terminaison
RS485 120
-
A
RS485
B
+
Dernier
module
d'extension
