Câblage des entrées analogiques
La centrale accepte des capteurs analogiques de type 2, 3 fils. Elle peut leur fournir une alimentation de 12 ou 24V, sélectionnée
par soft, activée en permanence ou seulement pendant la prise de mesure. Cette alimentation est limitée en courant à 40 mA par
voie.
Pour pouvoir être alimentés par la station, les capteurs 3 fils doivent fournir un courant sur leur fil de signal "I". En cas de
capteurs 4 fils qui ne possèdent pas une sortie flottante, utiliser un séparateur galvanique type SSA 4/20.

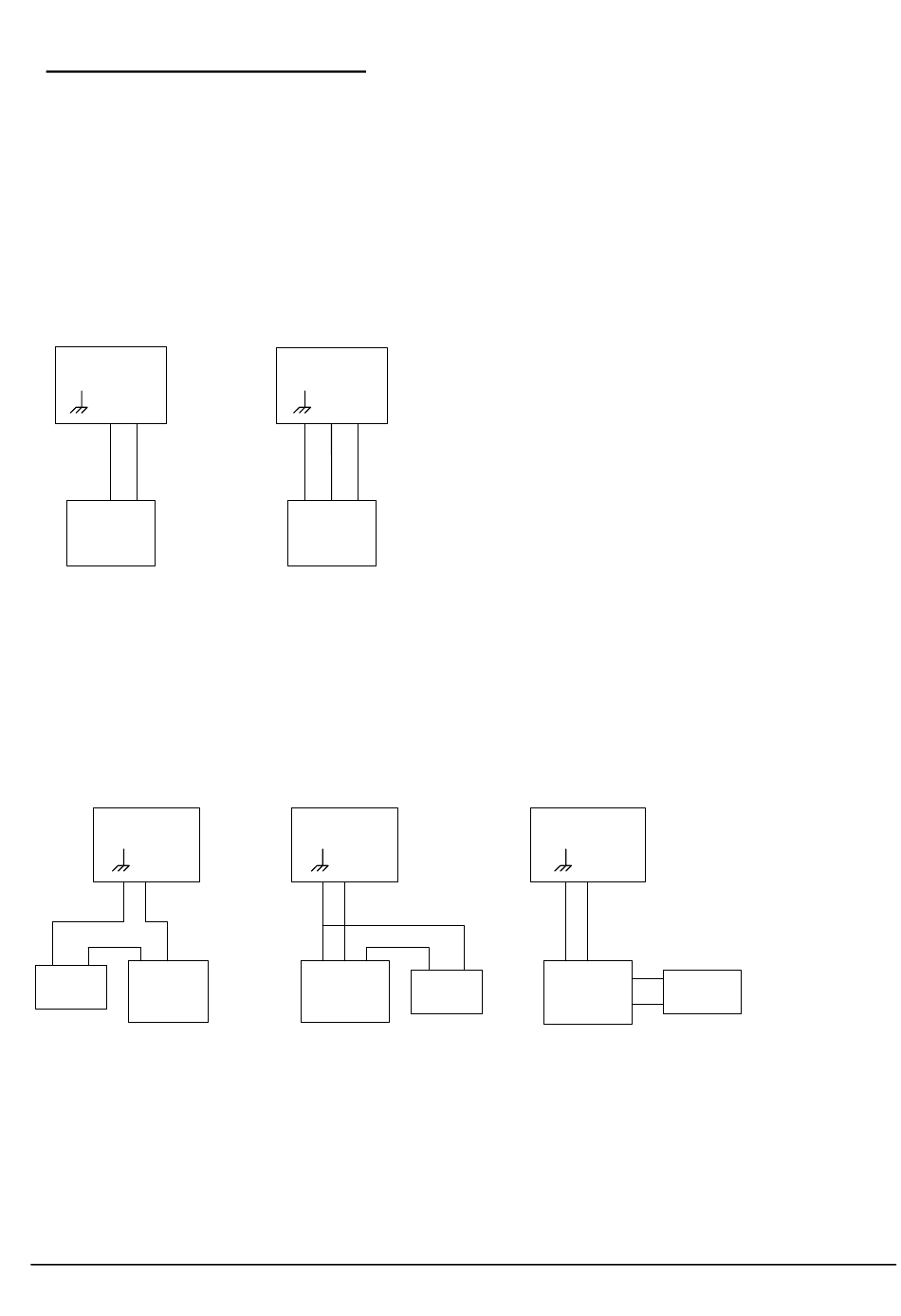

Raccordement d'un capteur analogique 4-20mA (ou 0-20mA) alimenté par la station:
Entrée analogique
I
+
-
+
Capteur
4/20
2 fils
Raccordement d'un capteur analogique 4-20mA (ou 0-20mA), alimentation externe:
Entrée analogique
I
+
-
+
+ -
Alimentation
Capteur
externe
4/20
Capteur 2 fils
17/152
PARATRONIC - Rue des Genêts - Zone Industrielle - 01600 REYRIEUX - FRANCE
Tel: +33 (0)4 74 00 12 70 – Fax: +33 (0)4 74 00 02 42 - E-mail: info@paratronic.fr - WEB: http://www.paratronic.fr
Entrée analogique
I
+
-
+
M
Capteur
4/20
0/20
3 fils
Entrée analogique
I +
+
-
+
M
Capteur
Alimentation
4/20
externe
0/20
Capteur 3 fils
Entrée analogique
I +
-
-
M
Capteur
4/20
0/20
Capteur 4 fils
Alimentation
externe
