I167F-1121

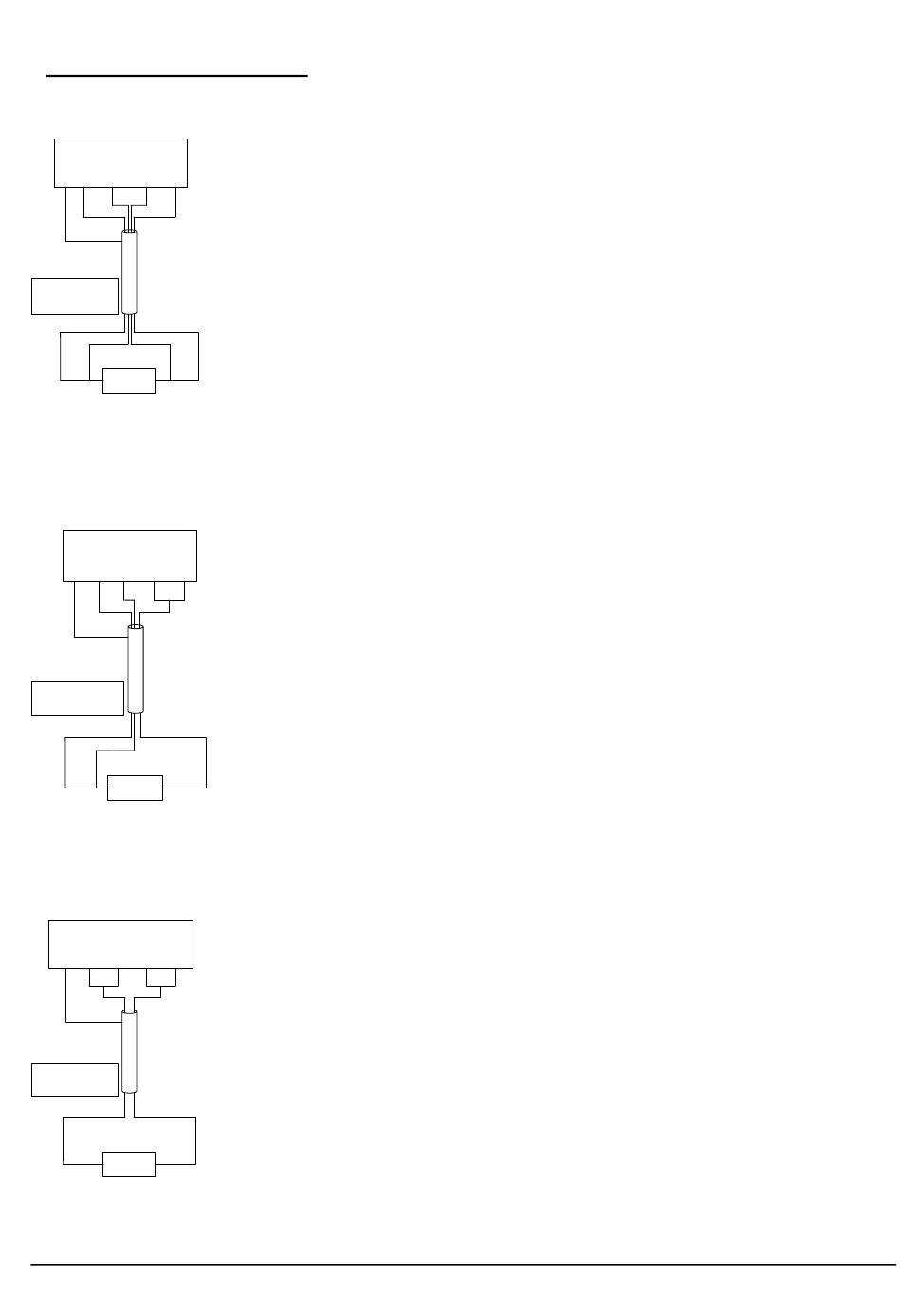

Câblage des entrées PT100
Raccordement d'un capteur PT100-4fils :
0V
I+
U+
U-
I-
Blindage
(facultatif)
Ne pas relier le
blindage à la
terre
PT100 4fils
La compensation de résistance des fils est automatique.
Raccordement d'un capteur PT100-3fils :
0V
I+
U+
U-
I-
Blindage
(facultatif)
Ne pas relier le
blindage à la
terre
Fils rouges
Fil noir
PT100 3fils
La compensation de résistance des fils est automatique si les 3 fils sont de même résistance.
Raccordement d'un capteur PT100-2fils :
0v
I+
U+
U-
I-
Blindage
(facultatif)
Ne pas relier le
blindage à la
terre
PT100 2 fils
La résistance des fils doit être compensée (voir la section paramétrage). Si cette valeur n'est pas connue, procéder par
étalonnage.
18/152
