4.5.- Fonction de pump down

Cette fonction prévient les problèmes dans le compresseur causés par les mouvements du fluide réfrigérant grâce à
une technique d'arrêt/de démarrage de l'installation contrôlée à l'aide du solénoïde de liquide, du pressostat de
pression basse et du compresseur lui-même.
Pour activer cette fonction, vous devez configurer le relais auxiliaire comme « Pump down » (P6=4), ce qui
configure automatiquement l'entrée numérique 1 comme « pressostat de pression basse » (P10=7)
ARRÊT
Lorsque la température dans la sonde 1 atteint la valeur du point de réglage (SP), le relais AUX se désactive (OFF)
en fermant le solénoïde de liquide.
Étant donné que le compresseur continue de fonctionner (Relais COOL sur ON), la pression dans l'évaporateur
baisse rapidement, lorsqu'elle atteint une valeur déterminée, le pressostat de pression basse s'active, ce qui change
l'état de l'entrée numérique 1, et le contrôleur arrête le compresseur (Relais COOL sur OFF).
Cette manœuvre isole tout le fluide réfrigérant du carter du compresseur, évitant de graves pannes au moment du
démarrage.
En cas de défaut du pressostat de pression basse, le contrôleur arrête le compresseur lorsque le délai de sécurité
défini en P15 est écoulé et affiche le message « Pd », mais il continue à fonctionner normalement (message
d'information, ne touche pas le fonctionne de l'équipement).
Si la durée P15 est 0 (valeur par défaut), le compresseur ne s'arrêtera pas tant que le manostat de basse pression
sera activé, mais il affichera le message « Pd » au bout de 15 minutes.
DÉMARRAGE
Lorsque la température dans la sonde 1 atteint la valeur du point de réglage plus le différentiel (SP+C1), le relais
AUX s'active (ON), ouvrant le solénoïde de liquide. Ceci engendre une augmentation de la pression dans
l'évaporateur, désactivant le pressostat de pression basse. Le contrôleur détecte ce changement et met en marche
le compresseur (Relais COOL sur ON).
Si au bout d'un certain temps (défini par P14), après ouverture du solénoïde de liquide (Relais AUX 1 sur ON), le
manostat de basse pression n'est pas désactivé, le contrôleur refermera le solénoïde (Relais AUX 1 sur OFF) et
affichera le message « LP ». Cette manœuvre sera répétée toutes les 2 minutes indéfiniment jusqu'à la
désactivation du manostat et l'installation reprendra son fonctionnement normal.
Si la durée P14 est 0 (valeur par défaut), le solénoïde restera ouvert tant que le manostat de basse pression sera
activé, mais il affichera le message « LP » au bout de 3 minutes.
STAND-BY
Si la fonction de pump down est active, il peut s'écouler un certain délai entre le moment où vous démarrez la
fonction Stand-by et celui ou le contrôleur s'arrête car certaines phases de contrôle de l'installation ne peuvent être
interrompues.

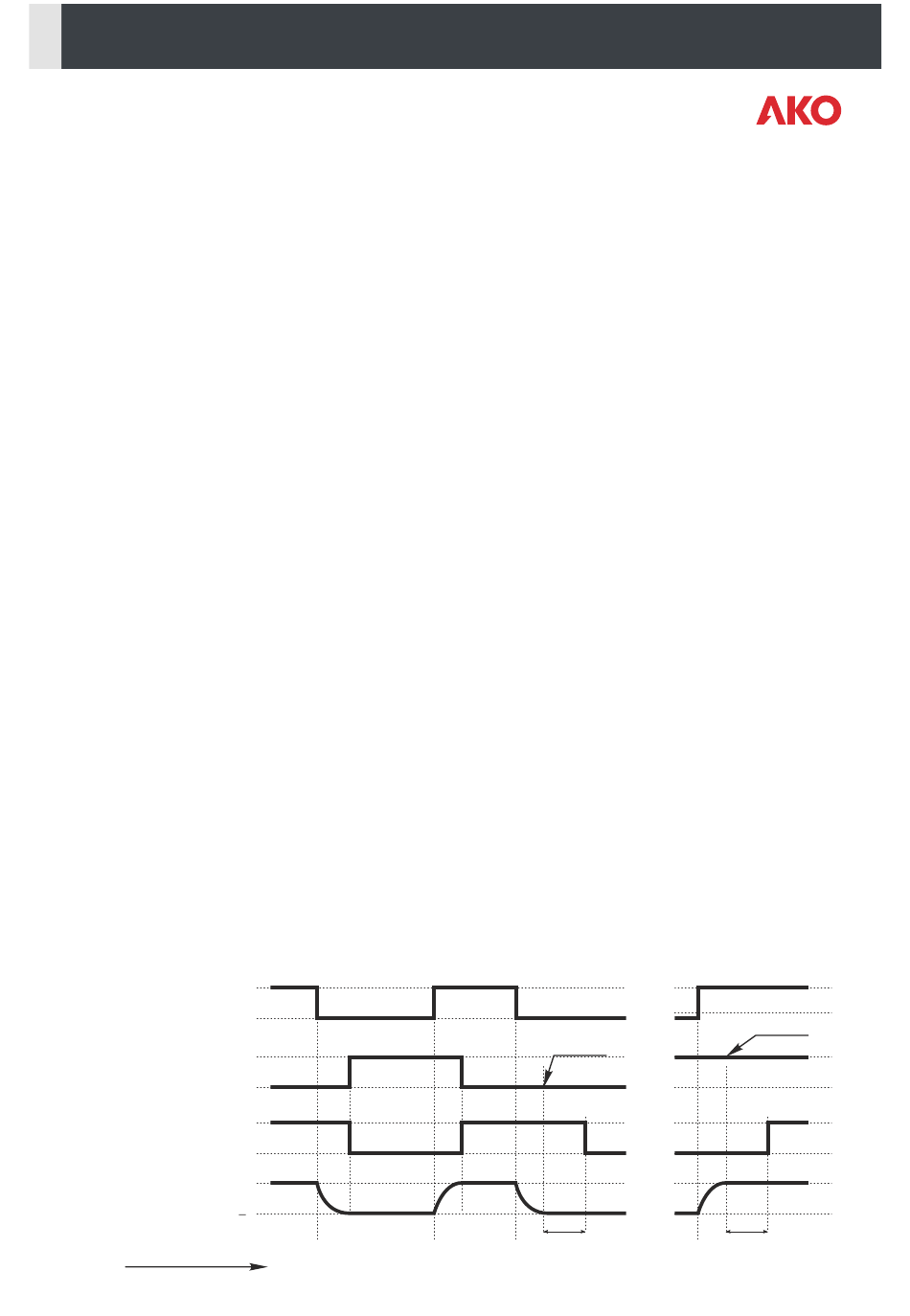

ON
Solénoïde
AUX 1
de liquide
OFF
ON
Entrée
Pressostat de
Numérique
pression basse
OFF
ON
Compresseur
COOL
OFF
+
Pression dans
l'évaporateur
Délai
(contrôleurs à quatre relais seulement)
SP SP+C1
16
Erreur dans
le pressostat
P15
SP SP+C1
Erreur dans
le pressostat
P14
