3.4 Raccordements et câblage
AVERTISSEMENT IMPORTANT :
COUPEZ L'ALIMENTATION SECTEUR ET LA LIGNE TÉLÉPHONIQUE
EN DEHORS DE LA ZONE DANGEREUSE AVANT D'OUVRIR LE
BOÎTIER.
TOUTES LES BORNES DOIVENT ÊTRE RACCORDÉES
CONFORMÉMENT À CE GUIDE D'INSTALLATION. TOUT ÉCART PAR
RAPPORT À CE GUIDE PEUT ENTRAÎNER UNE INSTALLATION NON
SÉCURISÉE ET ENFREINDRE LES CONDITIONS DE LA
CERTIFICATION.

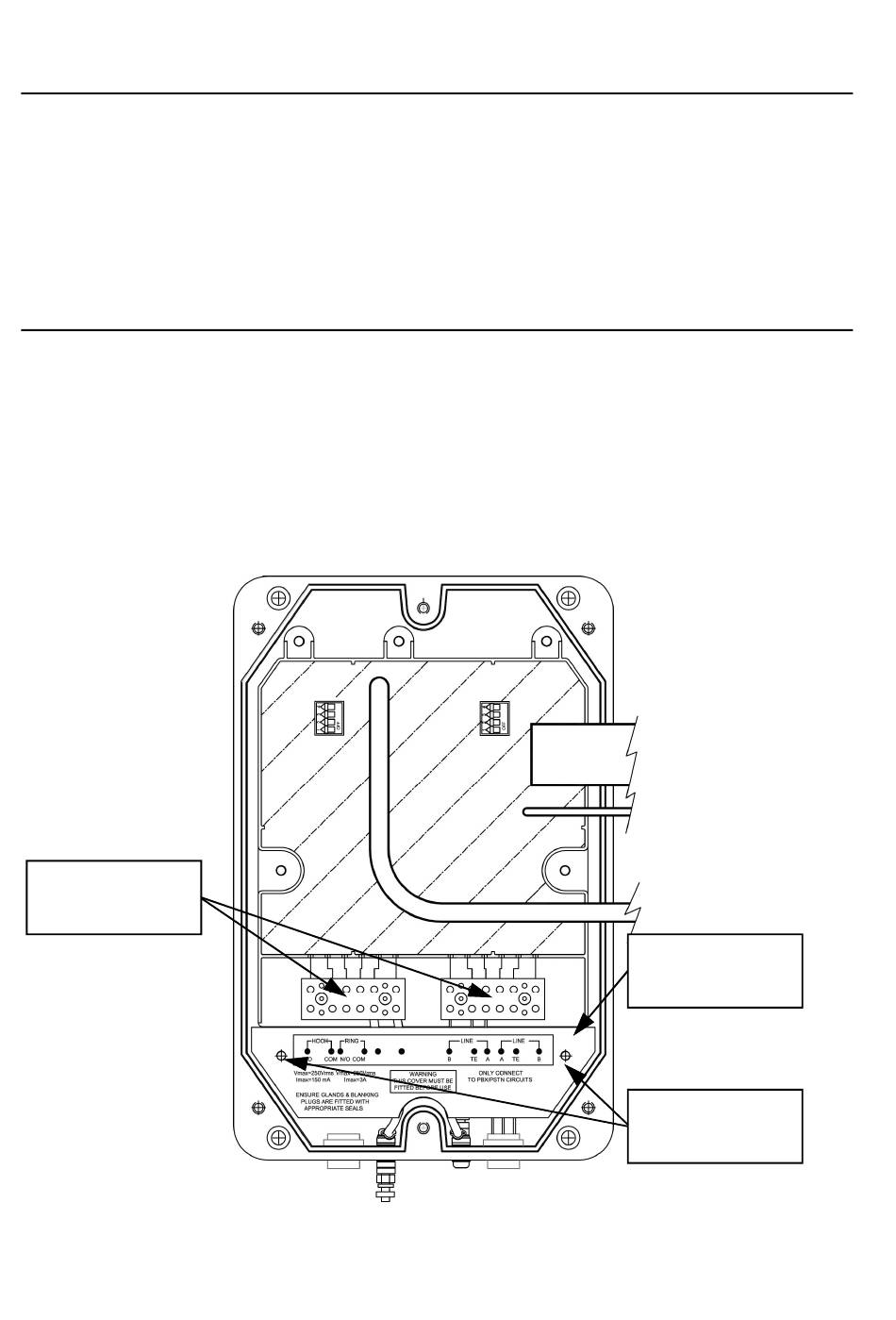

Les raccordements à l'Auteldac 5 se font par l'intermédiaire de deux borniers
situés sous le circuit imprimé principal. Le câblage entre les presse-étoupes
d'entrée et les borniers est protégé par un cache-bornes fixé par deux vis,
comme sur l'illustration. Retirez le cache-bornes pour accéder aux bornes.
Les câbles sélectionnés doivent correspondra à l'application : Fil
monobrin 0,5 à 4,0 mm² (20 à 12 AWG), fil multibrins 1,5 à 4,0 mm² (16 à
12 AWG). Couple 0,5 à 0,6 Nm.
Borniers
Le cache-bornes doit être fixé en place avant le remontage et
l'utilisation du téléphone. Le cache-bornes fournit l'isolation requise entre
11
Cache-bornes
Vis de cache-
bornes
Auteldac 5
