3.3.2
Installation sur un poteau
Kit No 100-02-0208-001
Ce kit d'accessoires est conçu pour installer des téléphones GAI-Tronics sur
des poteaux ronds de 100 mm à 200 mm de diamètre, ou sur des montants
carrés ou rectangulaires ayant une surface de montage de 100 mm à
150 mm de large. Pour une installation à plat sur des surfaces supérieures à
150 mm de large, utilisez la méthode de fixation murale.
REMARQUE :
Les bandes de cerclage (grands colliers de serrage à vis) ne sont pas
inclues dans ce kit et doivent être achetées séparément. Pour en savoir plus
sur où se procurer un kit de montage, consultez GAI-Tronics.
1. Retirez les pieds en caoutchouc du boîtier arrière, si le téléphone en a. Fixez
le collier de fixation sur poteau au boîtier arrière à l'aide des vis M6 x 25
fournies. Serrez jusqu'à un couple de 4,5 Nm max.
IMPORTANT : évitez d'utiliser des outils électriques. En tournant les
écrous trop rapidement, on peut provoquer une surchauffe rapide qui peut
entraîner le grippage des écrous dû à une friction ou à un collage des
surfaces.
2. Vérifiez que les presse-étoupes sont tout en bas, passez une bande de
cerclage exclusive autour de chacune des brides de fixation sur poteau et du
poteau de soutien. Serrez fermement.
3. Retirez le cache-bornes pour permettre l'entrée des presse-étoupes et des
bornes. Conservez le cache-bornes et remettez-le en place avant d'utiliser le
téléphone.
4. Continuez l'installation en raccordant les fils individuels du câble de la
manière décrite dans le paragraphe 3.4 suivant.
5. Fixez le boîtier avant du téléphone au boîtier arrière.
9

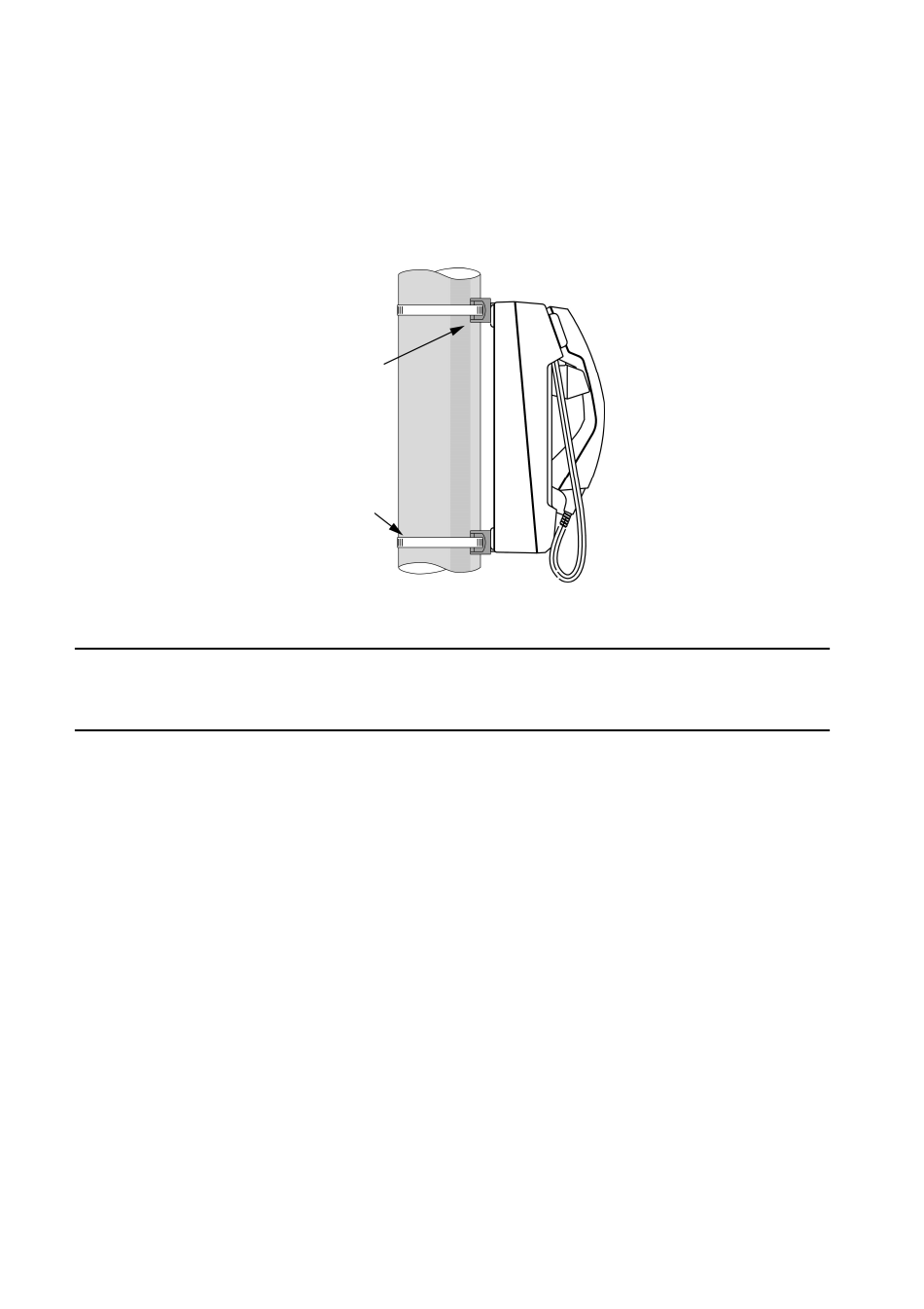

BRIDE DE
FIXATION
BANDE DE
CERCLAGE
Installation sur un poteau
