Remarque : ces paramètres ne concernent que la sécurité et le bon
fonctionnement dans ces conditions n'est pas implicite.
Pour fonctionner correctement, la ligne téléphonique doit se conformer aux
valeurs suivantes :
•
Tension efficace de la sonnerie : 30 V à 100 V, 20 Hz à 50 Hz
•
Tension de ligne 20 à 70 Vcc
•
Courant de boucle ≥ 15 mA
3.4.2
Mise à la terre (version à casque uniquement)
IMPORTANT : Si équipé d'une prise de casque, l'Auteldac 5 doit être
connecté à un système d'équipotentielle pour l'ensemble de la zone dans
laquelle l'équipement de sécurité intrinsèque est utilisé.
Les modèles ayant une prise de casque sont fournis avec des goujons de
masse et des câbles de liaison, et doivent être mis à la terre comme indiqué.
Cette mise à la terre est une condition d'émission du certificat pour les
versions à casque.
3.4.3
Raccordement de continuité du presse-étoupe

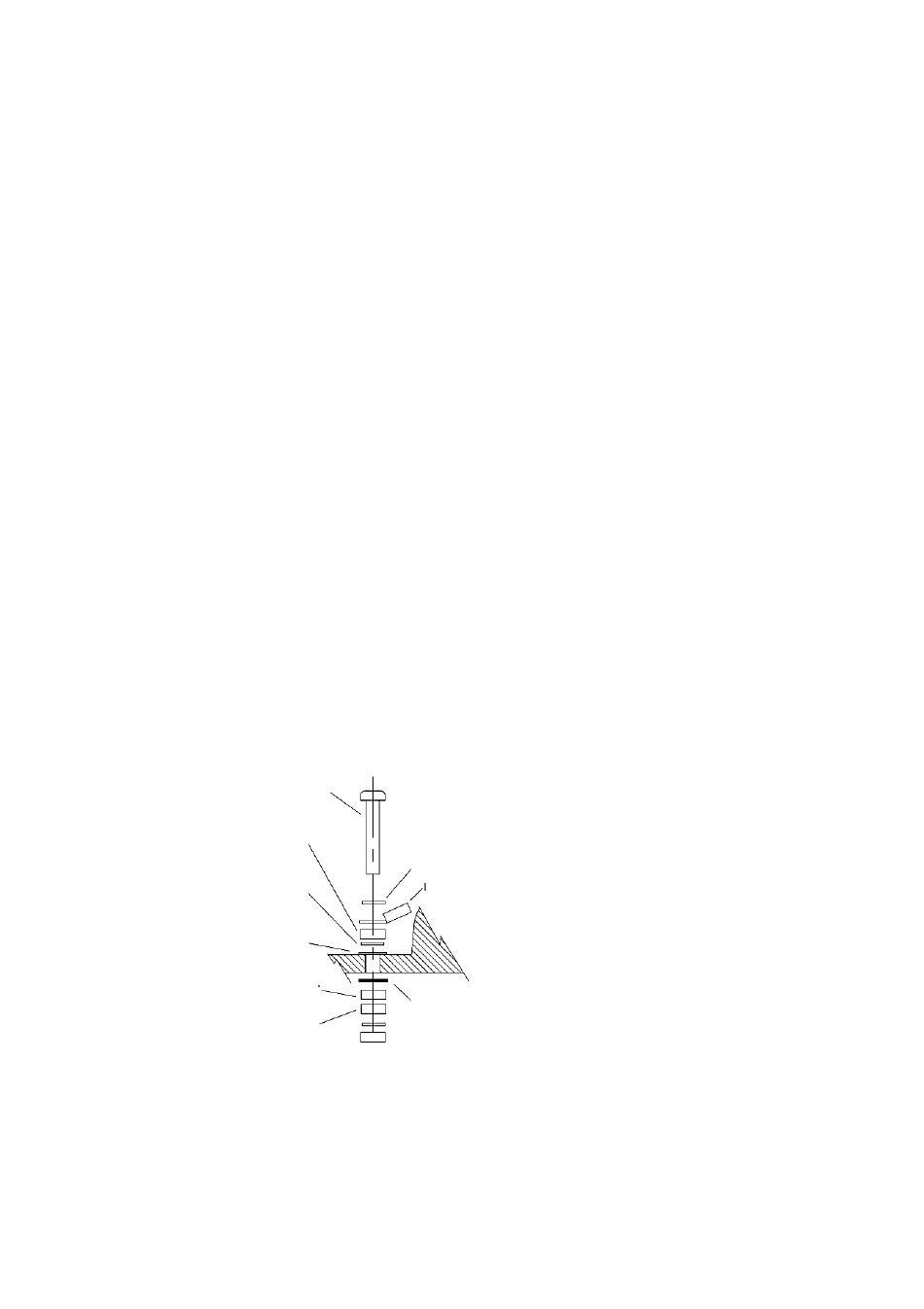

L'Auteldac 5 est fourni avec deux vis de mise à la terre qui peuvent être
utilisées comme raccordement de continuité entre les presse-étoupes, si
deux presse-étoupes en métal sont utilisés. Si l'appareil n'a pas de prise de
casque, inversez l'une des vis de mise à la terre comme indiqué ci-dessous,
en accordant une attention particulière à la séquence des écrous et
rondelles montés, pour fournir un point de continuité externe.
Si l'appareil est équipé d'une prise de casque, l'une des vis de mise à la
terre sera déjà dans cette position (voir ci-dessus), auquel cas cette vis peut
être utilisée également pour la continuité des presse-étoupes.
3.4.4
Contact de relais de la sonnerie
13
VIS MÉTAL
M4
ÉCROU
RONDELLE DE
BLOCAGE
RONDELLE
ORDINAIRE
ÉCROU
ÉCROU OU DEMI-
ÉCROU
RONDELLE DE
BLOCAGE
BAGUE DE SERTISSAGE
RONDELLE
D'ÉTANCHÉITÉ
EN NYLON
Auteldac 5
