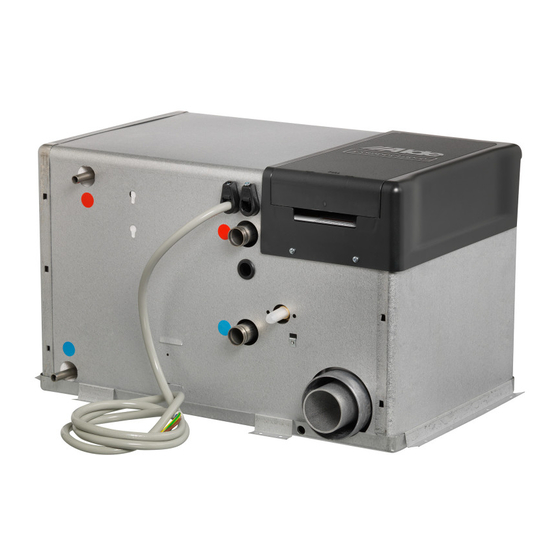

Alde Compact 3020 HE Manuel D'utilisation
  1. Manuels
  2. Marques
  3. Alde Manuels
  4. Systèmes de chauffage
  5. 3020 HE
  6. Manuel d'utilisation
Alde Compact 3020 HE Manuel D'utilisation

Alde Compact 3020 HE Manuel D'utilisation

Masquer les pouces Voir aussi pour Compact 3020 HE:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Manuel d'utilisation – Alde Compact 3020 HE

Publicité

Table des Matières
loading

Manuels Connexes pour Alde Compact 3020 HE

Sommaire des Matières pour Alde Compact 3020 HE

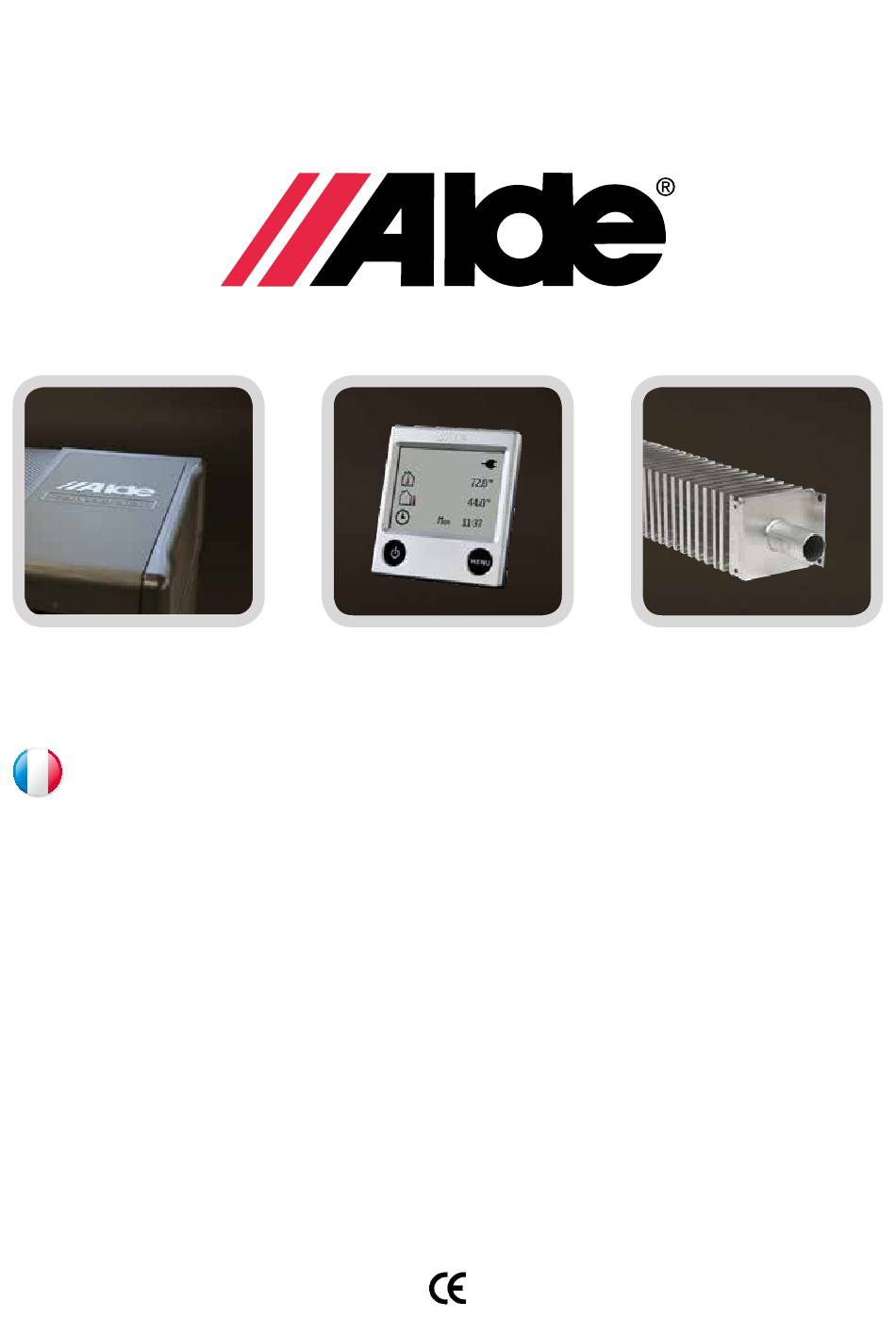

  • Page 1 Manuel d’utilisation – Alde Compact 3020 HE...
  • Page 2 Activation des fonctions installées Entretien et maintenance Informations importantes Raccordement par câble chaudière-tableau de commande et montage Installez une chaudière Alde Compact 3020 High Efficiency avec un appareil de climatisation Truma Aventa Comfort AC pour constituer un automate de climatisation complet (ACC).
  • Page 3 Lisez attentivement les présentes instructions avant de mettre la chaudière en service. Pour les instructions d'installation, reportez-vous au manuel spécifique. Le présent manuel est applicable à la chaudière Alde Compact 3020 montée dans les véhicules, bateaux et bâtiments, conformément à la certification CE 0402 n° SC0653-13 ; elle possède un marquage E5 pour une installation à...

  • Page 4: Mise En Marche De La Chaudière

    MISE EN MARCHE DE LA CHAUDIÈRE 1. Le tableau de commande et la 2. Pour mettre en marche le tableau de commande, appuyez sur le bouton chaudière sont éteints. On/Off; l'écran d'accueil s'affiche. La chaudière démarre avec les der- niers réglages effectués. 3020 High Efficiency MODE VEILLE...
  • Page 5 5:1 RÉGLAGE DE LA TEMPÉRATURE SOUHAITÉE La température peut être réglée entre +5°C et +30°C, avec des intervalles de 0,5°C. ATTENTION ! Si l'automate nuit ou jour est activé, voir le chapitre 7:1 points 4 et 5 , le réglage de la température est impossible. Les symboles plus et moins sont alors grisés.
  • Page 6 à être affecté le moins rafraîchir l'atmosphère. possible par la chaleur émise par En cas de forts besoins en chaleur, le système de chauffage Alde et le climatiseur est également utilisé par l'air du climatiseur. comme source de chauffage.

  • Page 7: Fonctions Activées A

    Indique si un ou deux capteurs externes sont raccordés. DuoControl ou DuoComfort est installé et rac- cordé à l'Alde Compact 3020 HE La pompe de circulation fonctionne en continu. ATTENTION : Cette fonction limite l'accès à l'eau chaude, en particulier lorsque la demande La temporisation du chauffage du moteur est en chaleur est faible.

  • Page 8: Menu Outils

    MENU OUTILS A partir du menu Réglages, il est possible de passer au menu Outils. Dans ce menu, vous pourrez modifier les dif- férentes fonctions du tableau de commande. 1. Tableau de commande affichant le menu Réglages. Appuyez sur le symbole de l'outil pour passer au menu Outils +22°C 1 kW 7:1 MENU OUTILS - FONCTIONS...
  • Page 9 6. Offset (réglage de la température) Pompe 12 V gérée par un modulateur Cette fonction permet d'étalonner la température d'impulsions (*PWM ) : il s'agit d'une pompe sur le tableau de commande de ±5 °C, si l'on commandée sur la base du nombre de tours observe que la température ne correspond pas pour laquelle cinq positions (Level 1-5) peuvent à...
  • Page 10 ton marche/arrêt, vous devez entrer les 18. *EisEX, 12 V dégivreur du régulateur de gaz paramètres/fonctions de la chaudière Il s'agit d'un petit élément chauffant qui lorsqu'elle se mettra en marche (raccorde- empêche la formation de glace dans le régu- ment au 230 V).

  • Page 11: Menu Service

    : La carte de circuit imprimé de la chaudière n'est pas compatible avec L'Alde Compact 3020 HE et ne fonctionne pas avec le tableau de commande 3020 HE. Les fonctions repérées par un (*) correspondent à des accessoires qui ne sont pas installés dans tous les véhicules.

  • Page 12: Réinitialisation

    Si la température souhaitée ne peut être atteinte avec l'air conditionné, ceci peut être dû à une perturbation de son calibrage, : éteignez-le par le bouton AC sur le tableau de commande Alde puis rallumez-le. Ceci peut également être dû à une puissance de refroidissement insuffisante.

  • Page 13: Activation Des Fonctions Installées

    Les cases suivantes doivent être cochées si vous possédez : Un tableau de commande externe ou un Un coupleur de bouteilles de gaz rac- Alde Smart Control raccordé. cordé (Duocomfort ou DuoControl). Une pompe 12 V d'appoint raccordée, généra- Un dégivreur raccordé (EisEx).

  • Page 14: Entretien Et Maintenance

    Pour faire l'appoint en mélange de glycol, le mélange doit avoir la même qualité que celui se trouvant dans le système. Vous pouvez également utiliser le mélange Alde Premium Antifreeze qui est compatible avec la plupart des glycols présents sur le marché. ATTENTION : Le réci- pient utilisé...

  • Page 15: Garantie

    Garantie La garantie Alde est valable deux ans à compter de la date de livraison. Elle ne comprend que des vices de matériaux et de fabrication, et ce, à condition que les instructions du manuel d'installation et de la notice d'utilisation aient été...
  • Page 16 INSTRUCTIONS DE MONTAGE TABLEAU DE COMMANDE 3020 113 Le tableau de commande 3020 113 est destiné à la chaudière Alde Compact 3020 High Efficiency. Le tableau de commande doit être installé au moins 1 mètre au-dessus du plancher, mais pas juste au-dessous du plafond.
  • Page 18 Alde International Systems AB Wrangels allé 90 • Box 11066 • S-291 11 Färlöv • Sweden Tel +46 (0)44 712 70 • Fax +46 (0)44 718 48 • www.alde.se • info@alde.se...
