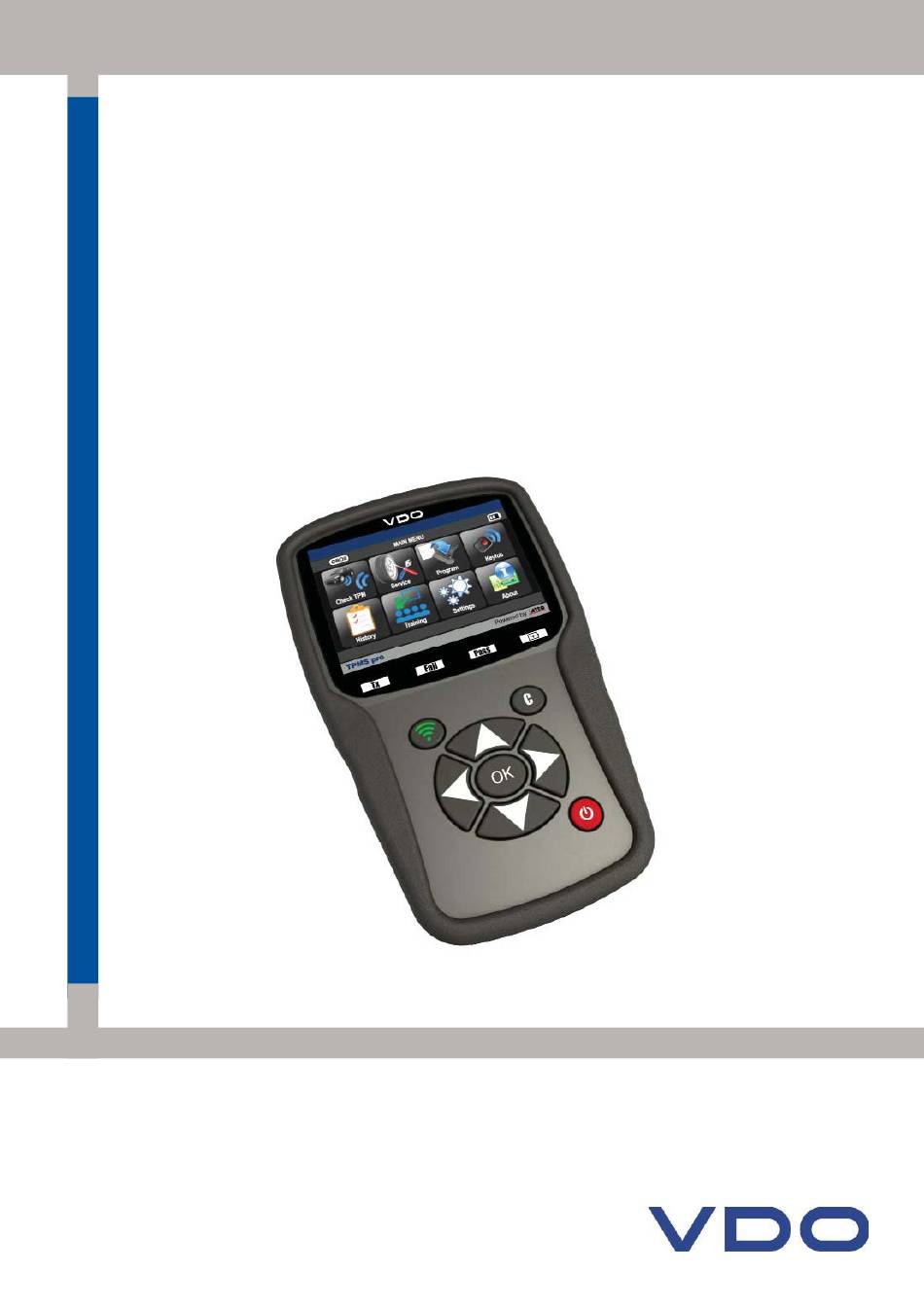

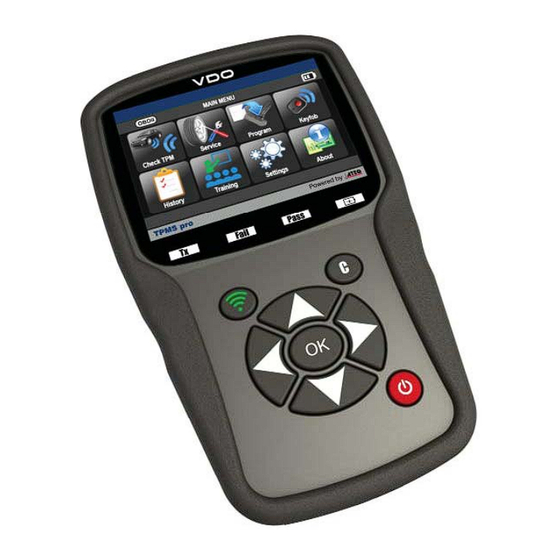

VDO TPMS Pro
Manuel d'utilisation
36/2014 (1.0) - FR

Publicité

Table des Matières
loading

Manuels Connexes pour VDO TPMS Pro

Sommaire des Matières pour VDO TPMS Pro

  • Page 1 VDO TPMS Pro Manuel d‘utilisation 36/2014 (1.0) - FR...

  • Page 2: Revision Du Manuel Vdo Tpms Pro

    REVISION DU MANUEL VDO TPMS Pro Nous travaillons continuellement à l'amélioration de nos produits. C'est pourquoi les informations contenues dans ce manuel d'utilisation, l'appareil et les caractéristiques techniques sont susceptibles d'être modifiés sans notification préalable. Date Edition/Révision Référence Chapitres mis à jour (Sem/An) Première édition...

  • Page 3: Table Des Matières

    3. AVERTISSEMENT..........................4 4. FONCTIONS DES TOUCHES ......................5 5. MISE EN ROUTE ..........................7 6. INSTRUCTIONS D'UTILISATION .......................8 UTILISATION DU VDO TPMS PRO ................9 1. VERIFICATION DU CAPTEUR ......................9 2. MAINTENANCE TPMS........................14 3. PROGRAMMER UN CAPTEUR VIERGE ..................19 4. HISTORIQUE .............................24 5.

  • Page 4: Guide D'utilisation Outil Tpms

    Stockage : -20° C à +45° C (-4° F to 131° F). Contenu du produit : 1 Instrument VDO TPMS Pro. 1 câble USB. 1 câble RJ45. Module OBDII. Alimentation + Adapteur UK. Accessoires en option: Station d'accueil. Imprimante infrarouge. UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 2/39...

  • Page 5: Instructions De Securites Importantes

    Lire les instructions avant utilisation. Ne pas utiliser sur des circuits électriques. Risque d'enchevêtrement ou d'étranglement. Lire les informations sur la garantie, la sécurité et le recyclage de cet appareil à la fin de ce document. UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 3/39...

  • Page 6: Avertissement

    Ne pas utiliser l'appareil où le risque d'exposition à des gaz ou vapeurs explosives est possible. Tenir l'appareil loin des sources de chaleurs. Ne pas utiliser l'appareil avec le couvercle de la batterie enlevé. UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 4/39...

  • Page 7: Fonctions Des Touches

    Test ou déclenchement de Mise en route / arrêt. valve. Validation, menu suivant. Annulation, menu précédent. Navigation "Montée”. Navigation “Descente”. Navigation “Gauche”. Navigation “Droite”. Etat batterie Voyants résultats Voyant de charge batterie Voyant déclenchement capteur UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 5/39...
  • Page 8 Cet icône doit être sélectionné pour envoyer les données de l'appareil vers l'ordinateur de bord du véhicule. Cet icône efface les données courantes des capteurs affichées. Cet icône envoie les données vers l'imprimante. Cet icône affiche les informations d'activité de l'appareil. UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 6/39...

  • Page 9: Mise En Route

    L'appareil affiche l'image de démarrage. Attendre quelques secondes et l'appareil affiche le menu principal. L'appareil est prêt à fonctionner. Pour éteindre l'appareil, appuyer et maintenez (pendant 3 secondes) la touche UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 7/39...

  • Page 10: Instructions D'utilisation

    Fig. 1 émettent un signal sonore pour confirmer l'apprentissage complet. Pour les véhicules qui ne nécessitent pas d'apprentissage, nous recommandons de déclencher chaque valve une dernière fois, afin de s'assurer qu'elles fonctionnent toutes correctement. UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 8/39...

  • Page 11: Utilisation Du Vdo Tpms Pro

    Cette section est pour lire tous les capteurs du véhicule et reprogrammer les identifiants dans l'ordinateur de bord (ECU) à travers le port OBD (connecteur OBD). = Suivant 1.1. S ELECTIONNER LE CONSTRUCTEUR = Suivant = Retour UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 9/39...
  • Page 12 ANNEE DE CONSTRUCTION = Suivant = Retour 1.4. L IRE LE CAPTEUR L'appareil est prêt à lire le capteur. Pour déclencher et lire Pour changer de roue. L'appareil réveille et lit le capteur. UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 10/39...
  • Page 13 (avant droit) (arrière droit) (arrière gauche) = Suivant = Retour et effacement des résultats (avant gauche) L'appareil n'a pas détecté de capteur, réessayer. = Suivant = Retour et effacement des résultats = Roue suivante. UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 11/39...

  • Page 14: Ecu Sur Le Port Obdii

    Brancher le module OBDII sur le connecteur OBDII du véhicule et mettre le contact. = Suivant Sélectionner le bouton OBD = Retour L'appareil demande pour continuer. = Suivant = Retour Sélectionner Note : laisser le = Suivant moteur arrêté. = Retour UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 12/39...
  • Page 15 CONNECTE TRANSFERT OK = Retour VERIFICATION OK TRANSFERT REUSSI Le transfert des informations à l'ordinateur de bord est réussi. Le module OBDII peut être débranché du connecteur du véhicule. UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 13/39...

  • Page 16: Maintenance Tpms

    RF, recherche de pièces, test de clé télécommande, aide. = Suivant 2.1. S ELECTIONNER LE CONSTRUCTEUR = Suivant Défiler pour = Retour sélectionner le constructeur. 2.2. S ELECTIONNER LE MODELE DE VEHICULE = Suivant Défiler pour = Retour sélectionner le véhicule. UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 14/39...
  • Page 17 2.4. S ELECTIONNER UN SERVICE Les services de maintenance suivants sont disponibles : Procédure de réapprentissage, Détection RF, Recherche de pièce de rechange, Test de clé télécommande, Aide. = Suivant = Retour UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 15/39...
  • Page 18 Suivre les = Suivant instructions inscrites à l'écran. = Retour 2.6. T EST CAPTEURS L'appareil est prêt pour déclencher et Pour lire les capteurs. déclencher et lire Procéder à l'opération "VERIFICATION DU CAPTEUR". UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 16/39...
  • Page 19 = Suivant = Retour = Retour Pour faire défiler les numéros de séries. Exemple de fournisseurs : DILL John Dow Dynamic DORMAN Continental MYERS REDI SENSOR NAPA Simple/Qwick s O'Reilly OE/S TECH SEARS UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 17/39...
  • Page 20 Cette fonction permet d'assister l'utilisateur pour la résolution des défauts de TPMS. = Suivant = Retour = Suivant Sélectionner le type = Retour de défaut. = Suivant Défiler pour voir les = Retour informations. Suivre les instructions affichées à l'écran. UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 18/39...

  • Page 21: Programmer Un Capteur Vierge

    Guide d'utilisation OUTIL TPMS 3. PROGRAMMER UN CAPTEUR VIERGE L'appareil VDO TPMS PRO est compatible avec la plupart des capteurs universels disponibles en après-vente, avec les options de création d'un nouvel identifiant ou l'option de récupération de l'ancien identifiant à partir du capteur d'origine.
  • Page 22 = Suivant Défiler pour sélectionner l'option "COPIER". = Retour Positionner l'ancien capteur devant l'antenne de Pour l'appareil pour le déclencher lire. et lire le capteur. L'appareil déclenche et lit le capteur, attendre quelques secondes. UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 20/39...
  • Page 23 = Retour Positionner le nouveau capteur = Suivant devant l'antenne de l'appareil pour envoyer l'identifiant. = menu principal Attendre quelques secondes. L'appareil vérifie que l'identifiant est correctement envoyé. Le capteur est cloné. UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 21/39...
  • Page 24 CREER. = Retour Positionner le nouveau capteur = Suivant devant l'antenne de l'appareil pour envoyer l'identifiant. = Menu principal Attendre quelques secondes. L'appareil vérifie que l'identifiant est correctement envoyé. UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 22/39...
  • Page 25 Guide d'utilisation OUTIL TPMS = Suivant Le capteur est créé. = Retour 3.3. D EFAUT DE PROGRAMMATION En cas de problème de transfert de l'identifiant, le Recomme message ci-contre ncer apparaît, recommencer l'opération. = Retour UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 23/39...

  • Page 26: Historique

    Sélectionner la ligne pour afficher. L'écran avec le véhicule sélectionné et le dernier état de Pour lire le déclenchement capteur. apparait. Il est alors possible de reprendre le test de ce véhicule. = Retour UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 24/39...
  • Page 27 Défiler droite ou gauche pour sélectionner l'option = Retour HISTORIQUE. Option Statistics = Suivant = Retour Pour changer de page. = Suivant Défiler droite ou gauche pour sélectionner l'option = Retour HISTORIQUE. = Retour UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 25/39...

  • Page 28: Parametres

    Pour sélectionner la zone de travail, AMERIQUE, EUROPE ou COREE. Attention en cas de changement de zone, un téléchargement ZONE par WebVT ou une carte SD peuvent être requis pour aquérir les données de la zone choisie. UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 26/39...

  • Page 29: Changer Le Paramètre Langue

    UNITES: changer les unités de pression et température (kPa, Bar ou PSI avec F° ou C°). = Suivant Sélectionner le = Retour paramètre. = Suivant Défiler pour choisir = Retour = les unités. UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 27/39...

  • Page 30: Changer Le Paramètre Format

    BUZZER : pour mettre en route ou arrêter le buzzer. (OUI ou NON). Quand le paramètres est réglé sur OUI, un bip est émis quand l'identifiant du capteur est reçu. = Suivant Select the function = Retour or settings. UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 28/39...

  • Page 31: Changer Le Paramètre Extinction Automatique

    AUTO OFF: temps de non utilisation de l'appareil avant extinction. = Suivant Sélectionner le = Retour paramètre. = Suivant Défiler Montée (+) = Retour et Descente (-) pour régler le temps. Changer par 60 min (max) ou INACTIF (jamais). UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 29/39...

  • Page 32: Changer Le Paramètre Zone

    5.1.6. Changer le paramètre Zone = Suivant Sélectionner le = Retour paramètre. = Suivant Défiler pour to = Retour select a new zone. L'appareil charge la base de donnée correspondant à la zone sélectionnée. UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 30/39...

  • Page 33: A Propos

    Guide d'utilisation OUTIL TPMS 6. A PROPOS = Suivant = Retour = Retour UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 31/39...

  • Page 34: Divers

    Brancher le connecteur du chargeur sur la station d'accueil et installer l'appareil dans son logement. Dans tous les cas, le voyant "CHARGE" doit s'allumer (rouge). Remplacement de la batterie : il est recommandé de renvoyer l'appareil chez votre fournisseur pour changer la batterie. UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 32/39...

  • Page 35: Imprimer Les Information Du Capteur

    Le bouton permet de faire avancer le papier. Note: la communication entre l'appareil et l'imprimante se fait via infrarouge. 5) Sélectionner l'icône = Imprimer 6) Imprimer les résultats en appuyant sur OK = Retour UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 33/39...

  • Page 36: Depannage

    Emplacement pour carte SD pour mise à jour Connecteur locale USB pour mise à jour par Internet Connecteur USB pour mise à jour par Internet dans la station d'accueil UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 34/39...
  • Page 37 8) Rallumer l'appareil, la dernière version de programme est affichée à l'écran de démarrage. Warning! Ne pas éteindre l'appareil TPMS ou extraire la carte SD pendant la mise à jour. Ceci pourrait provoquer des dommages irréversibles à l'appareil. UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 35/39...

  • Page 38: Reinitialisation Aux Valeurs Usine Pour Changement De Capteur Programmable

    Pour changer de famille de capteurs programmables, il est nécessaire de réinitialiser la base de données et remettre l'appareil à ses valeurs usines. Pour cette opération, il faut utiliser le logiciel VDO WebVT. Lancer le logiciel VDO WebVT, Connecter l'appareil VDO TPMS Pro sur un port USB de votre PC à...

  • Page 39: Precautions De Securite

    Il est recommandé de de le nettoyer. s'adresser à un spécialiste de ce type de batterie afin de lui confier cette tâche, qui se chargera de faire collecter la batterie hors d’usage par un UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 37/39...

  • Page 40: Instructions Importantes (Pour Le Personnel De Maintenance Uniquement)

    Cette mesure s’applique non seulement à votre appareil mais également à tout autre accessoire marqué de ce symbole. Ne jetez pas ces produits dans les ordures ménagères non sujettes au tri sélectif. Pour plus d'informations, consultez VDO. UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 38/39...

  • Page 41: Index

    Stockage des batteries .......38 Icônes ...........6 Imprimante..........33 Unités ..........27 Imprimer les résultats ......33 Utilisation ..........9 Installation programme .......35 Instructions de sécurité......3 Vérification capteur .......9 Langue ..........26 WebVT..........35 MàJ par carte SD........35 Zone ...........30 UM-366EVB-F Manuel d'utilisation VDO TPMS Pro 39/39...
  • Page 42 Ce document est la propriété exclusive de VDO. Il ne peut être communiqué, reproduit ou utilisé sans accord préalable.
