INTEGRUS
6.3
Connecter les radiateurs
L'émetteur dispose de six connecteurs de sortie BNC haute fréquence situés à l'arrière et
libellés 1, 2, 3, 4, 5 et 6. Les six sorties fonctionnent de manière identique. Elles peuvent
toutes gérer jusqu'à 30 radiateurs (LBB4511/00 et/ou LBB4512/00) dans une configuration
par passage en sonde. Les radiateurs sont raccordés avec des câbles RG59. La longueur
maximale de câble par sortie est de 900 m jusqu'au dernier radiateur. Un commutateur intégré
dans les connecteurs BNC du radiateur permet la terminaison automatique des câbles.

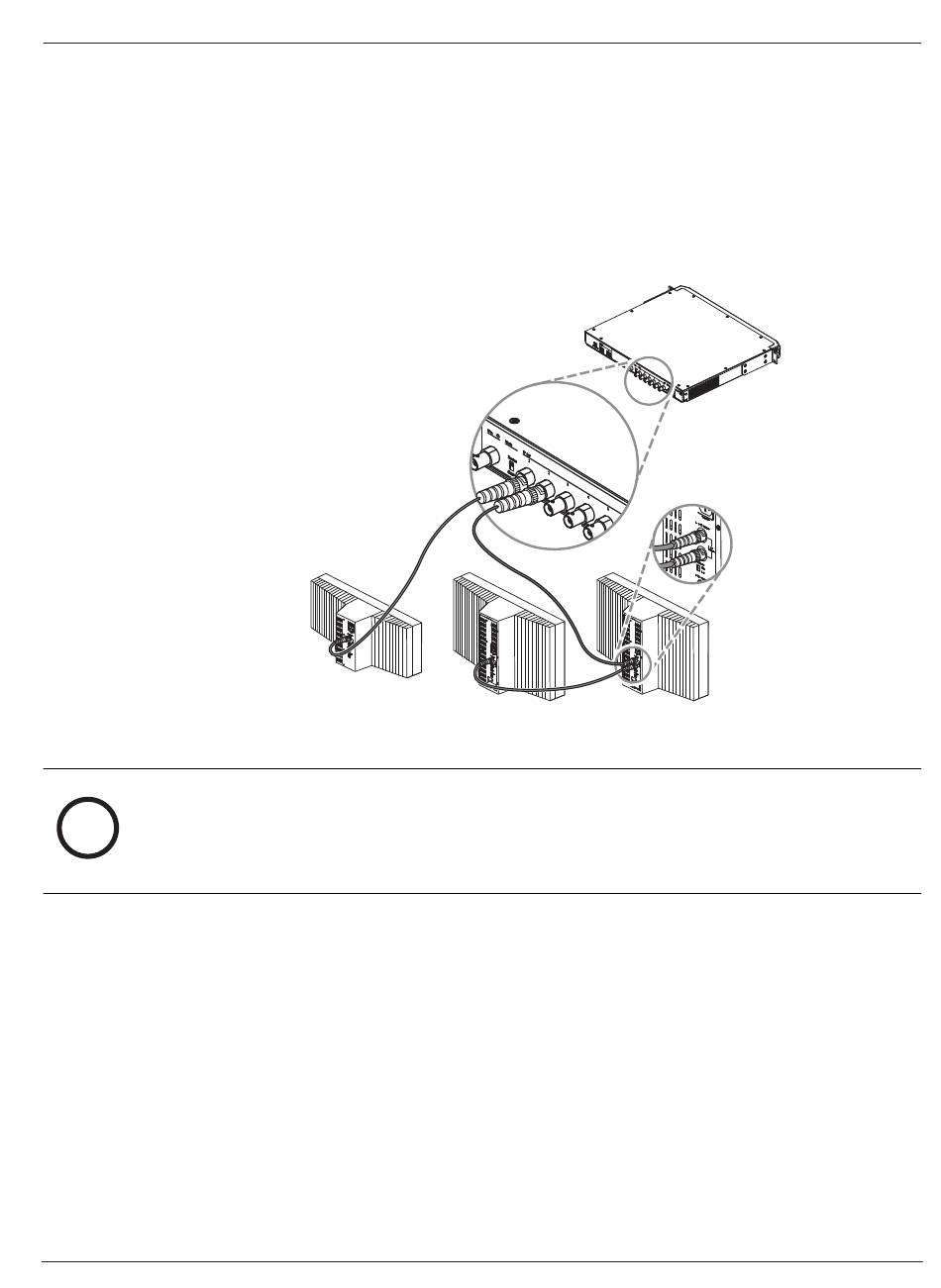

Figure 6.1: Connexion par passage en sonde des radiateurs
Remarque!
Pour que la terminaison automatique des câbles fonctionne, ne laissez jamais un câble ouvert
i
connecté au dradiateur dans une configuration par passage en sonde.
Lorsque vous raccordez des radiateurs infrarouge, ne séparez pas le câble. Dans le cas
contraire, le système ne fonctionnera pas correctement.
Bosch Security Systems B.V.
Manuel d'utilisation
Branchement | fr
41
2023-01 | V01 |
