fr | Vue d'ensemble du système
Actif
Remarque!
i
Les voyants LED se situent derrière la protection semi-transparente. Pour cette raison, les
LED ne sont visibles que lorsqu'elles sont allumées.
Remarque!
i
Lorsqu'ils fonctionnent, les radiateurs peuvent être chauds au toucher. Il s'agit du
comportement attendu et cela n'est pas synonyme de défaillance ou de dysfonctionnement.

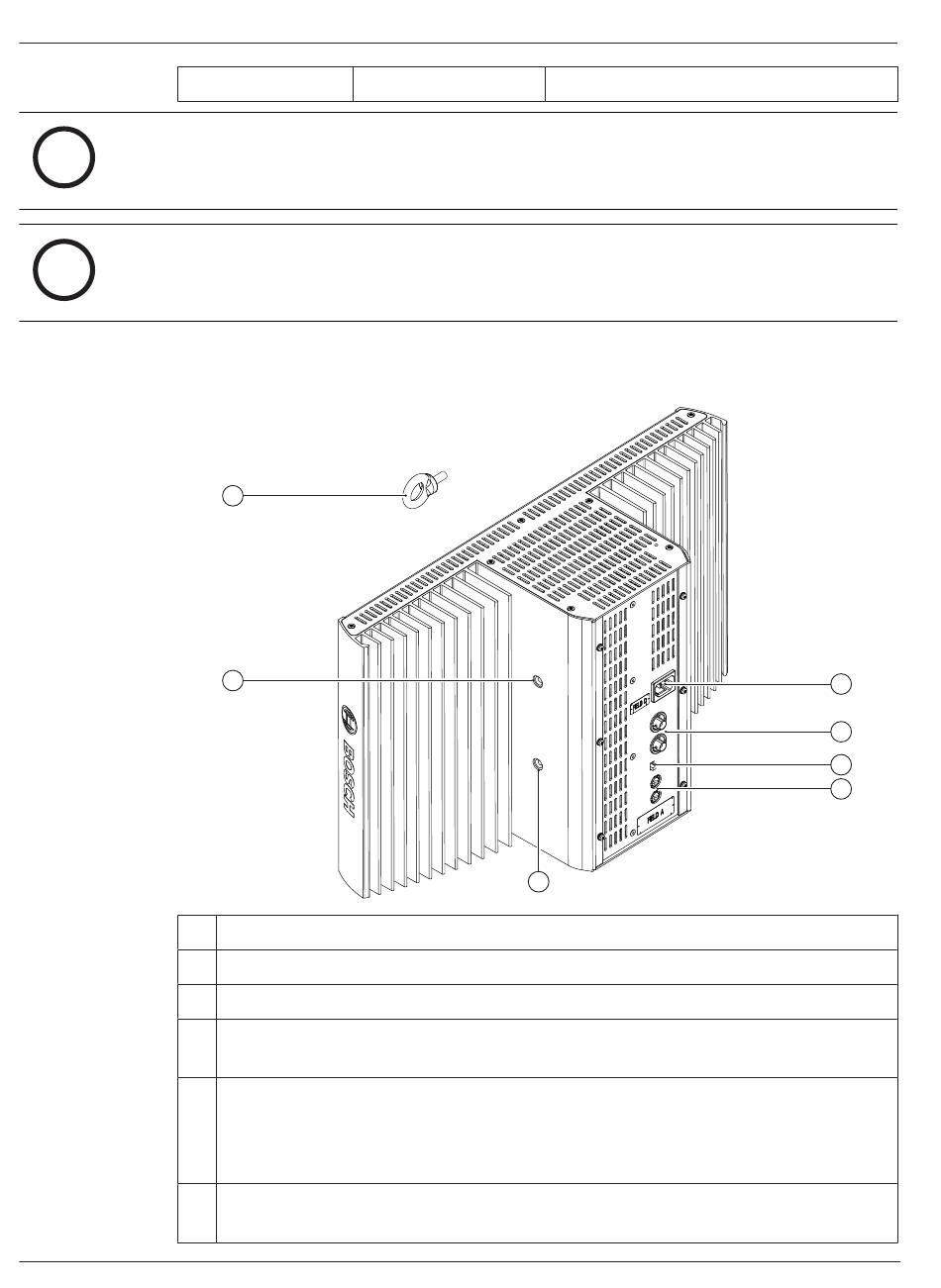

Vue latérale et vue arrière
1
2
3
4
5
6
2023-01 | V01 |
Actif
1
2
Œil de sécurité : sert à installer une élingue de sécurité pour plus de sécurité.
Orifice de l'œil de sécurité : trou taraudé pour fixer l'œil de sécurité.
Trou de fixation : trou taraudé pour fixer le support de suspension.
Entrée secteur : connecteur d'alimentation mâle européen. Les radiateurs de langues
sélectionnent automatiquement la tension secteur.
Entrée du signal IR/passage en sonde : deux connecteurs BNC haute fréquence pour
raccorde le radiateur à l'émetteur et pour connecter d'autres radiateurs par passage en
sonde. Un commutateur intégré dans les connecteurs BNC effectue la terminaison
automatique des câbles.
Commutateur de sélection de la puissance de sortie : bascule les radiateurs du mode
pleine puissance au mode demi-puissance.
Manuel d'utilisation
Panne du panneau d'IRED.
3
Bosch Security Systems B.V.
INTEGRUS
4
5
6
7
