30
fr | Planification
Les empreintes garanties rectangulaires d'un certain nombre de porteuses, de hauteurs de
montage et d'angles de montage sont illustrées dans la section Empreintes garanties
rectangulaires, page 62 . La hauteur est la distance mesurée à partir du plan de réception, et
non pas à partir du sol.
Les empreintes garanties rectangulaires peuvent également être calculées à l'aide de l'outil de
calcul d'empreinte (disponible dans la documentation sur DVD). Les valeurs proposées
correspondent à un seul système de diffusion de langues et ne doivent par conséquent pas
tenir compte des effets bénéfiques du chevauchement d'empreintes. De même, les effets

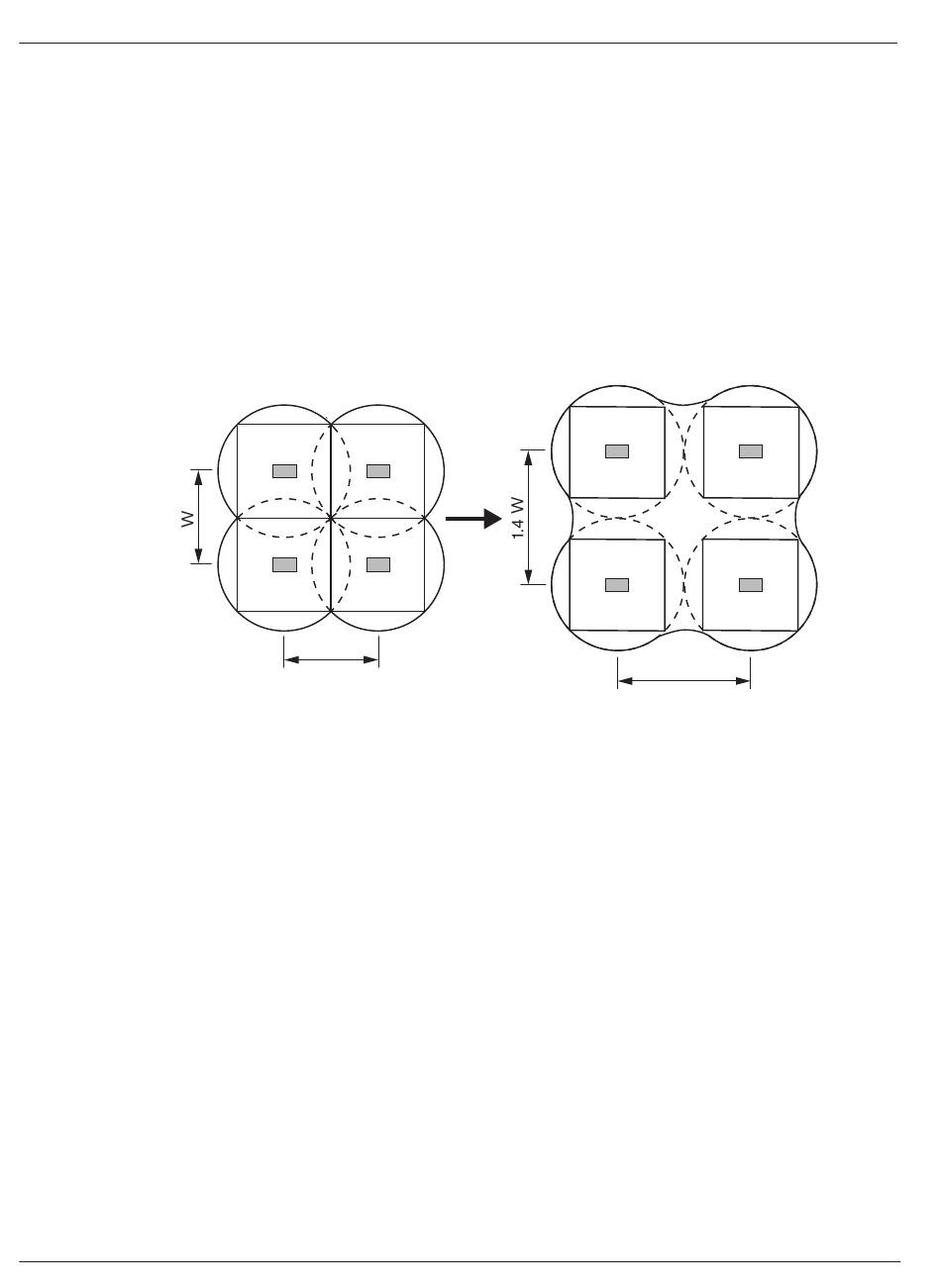

bénéfiques des réflexions ne sont pas pris en compte. Une règle pratique peut être appliquée
pour les systèmes comportant 4 porteuses maximum : si le récepteur peut intercepter les
signaux de deux systèmes de diffusion de langues adjacents, la distance entre ces systèmes
de diffusion de langues peut être augmentée d'un facteur de 1,4 (reportez-vous à la figure
suivante).
Figure 4.20: Effet du chevauchement d'empreintes
4.3.2
Planification des systèmes de diffusion de langues
Procédez de la façon suivante pour planifier les systèmes de diffusion de langues :
1.
2.
3.
4.
5.
6.
Reportez-vous aux figures 4.14, 4.15 et 4.16 pour obtenir des exemples de disposition des
systèmes de diffusion de langues.
2023-01 | V01 |
R1
R2
R3
R4
L
Suivez les recommandations de la section Caractéristiques des systèmes de diffusion par
infrarouge afin de déterminer la disposition des systèmes de diffusion de langues.
Recherchez (dans le tableau) ou calculez (à l'aide de l'outil de calcul d'empreinte) les
empreintes rectangulaires applicables.
Dessinez les empreintes rectangulaires dans le plan de la salle.
Si le récepteur peut intercepter les signaux de deux systèmes de diffusion de langues
adjacents dans certaines zones, déterminez l'effet du chevauchement et dessinez le(s)
agrandissement(s) d'empreinte dans le plan de la salle.
Assurez-vous que la couverture est suffisante lorsque les systèmes de diffusion de
langues sont dans leur position projetée.
Dans le cas contraire, ajoutez des systèmes de diffusion de langues supplémentaires dans
la salle.
Manuel d'utilisation
R1
R2
R3
R4
1.4 L
Bosch Security Systems B.V.
INTEGRUS
