pAnnE AU dE COMMAndE Cdp
—
Procédure de sélection du variateur
105
Touche LOC/REM

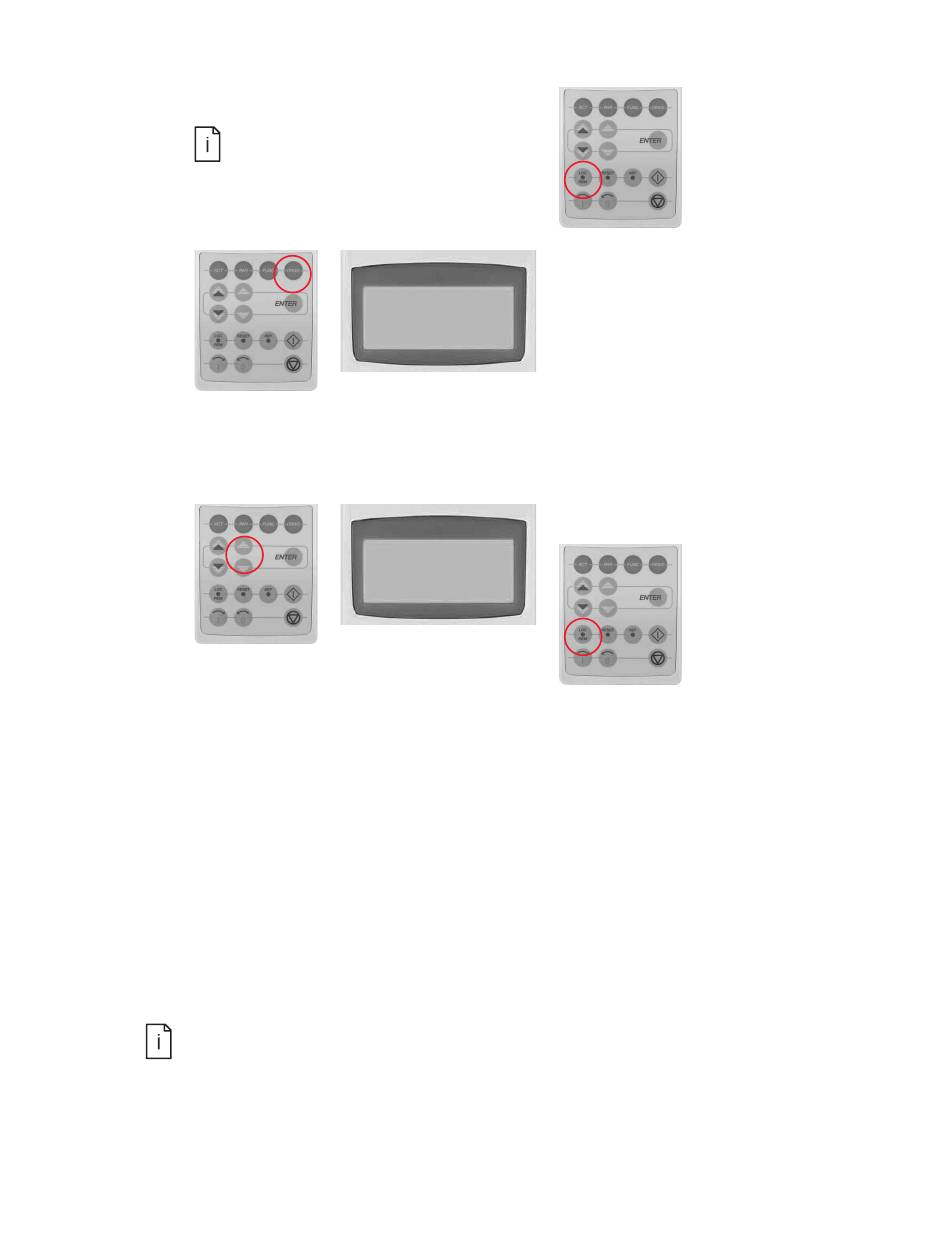

1. Pour accéder au mode de sélection du variateur,
appuyer sur la touche DRIVE.
2. Pour connecter le panneau de commande CDP
à l'AFE, appuyer sur l'une des touches de
navigation lente permettant de sélectionner
le numéro d'identification de l'AFE.
Si on n'appuie sur aucune des touches, l'écran
reviendra automatiquement au mode d'affichage
de signaux réels après un certain temps.
Si le numéro d'identification de l'AFE ou de
l'unité INU a été accidentellement modifié (p. ex.,
en sélectionnant « 3 ») et qu'on a appuyé sur la
touche ENTER, le nouveau numéro sera enregistré
dans la mémoire. Mais l'ancien numéro continuera
de s'afficher à l'écran. Ce n'est que lorsque
l'alimentation auxiliaire aura été coupée puis
rétablie que le nouveau numéro sera affiché
sur l'écran.
Si le numéro d'identification est accidentellement
modifié, il suffit de le changer à nouveau et
d'appuyer sur la touche ENTER. Le numéro
d'identification sera rétabli la prochaine fois que
l'alimentation auxiliaire sera coupée puis réactivée.
Remarque : NE PAS sélectionner LOCAL en
appuyant sur la touche LOC/REM lorsque le
panneau de commande CDP est connecté à l'AFE. Si
le variateur est en fonctionnement, l'AFE va cesser
de moduler et le variateur va s'arrêter. Si le variateur
est arrêté et que le panneau de commande CDP est
en mode de commande directe (LOCAL), le variateur
ne peut pas être mis en marche.
Remarque : Dans l'exemple suivant, le
panneau de commande CDP est connecté
à l'unité INU.
ACS2000AD
4k SingleINU
LDAI5500
ID-Number
ACS2000AFE
4k SingleAFE
LBAI5120
ID-Number
—
105
Commandes opérationnelles
Commande directe ou à distance
1
La fonction de commande directe (ou en mode
local)/à distance du panneau de commande CDP
permet à l'utilisateur de sélectionner la source de
commande du variateur :
• Commande directe
• Commande à distance
Pour sélectionner la source de commande, appuyer
sur la touche LOC/REM du panneau de commande
CDP.
2
Commande directe (local)
Lorsque le panneau de commande CDP est en mode
de commande directe, il est possible d'utiliser les
boutons-poussoirs de la porte du compartiment de
contrôle-commande et du panneau de commande
CDP. Les commandes transmises à distance n'ont
aucun effet. Le mode de commande directe ne peut
être sélectionné que lorsque le variateur a été
arrêté et qu'aucune commande de fonctionnement
à distance n'est en cours. Le fait de passer du mode
de commande directe au mode de commande à
distance alors que le variateur est en marche
entraîne l'arrêt de l'appareil.
Commande à distance
Lorsque le panneau de commande CDP est en mode
de commande à distance, les boutons-poussoirs de
la porte du compartiment de contrôle-commande
et les touches du panneau de commande CDP sont
désactivés. Les commandes opérationnelles et les
valeurs de référence d'une station de commande à
distance sont transmises au variateur par le bus
de terrain ou un module d'E-S distant. Il n'est pas
possible de passer du mode de commande à
distance au mode de commande directe alors
que le variateur est en fonctionnement.
93
