7. Utilisation du dispositif de pilotage automatique

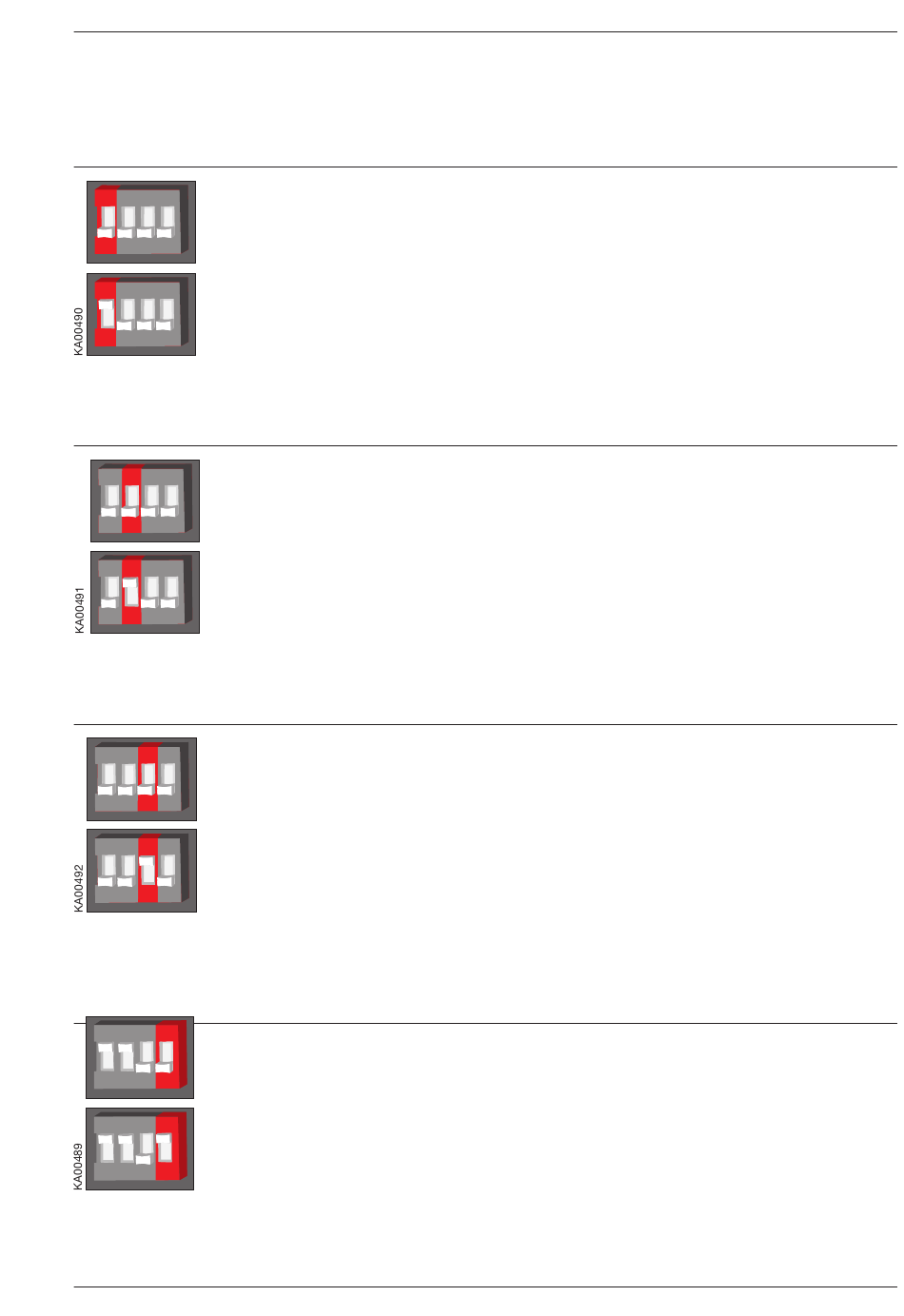

7.2.2.2. Micro-rupteurs S24
Micro-rupteur S24-1 permettant de configurer le neutre
S24-1 Position
ON DIP
OFF
1 2 3 4
ON DIP
ON
1 2 3 4
Micro-rupteur S24-2 permettant de configurer le système de phases
S24-2 Position
ON DIP
OFF
1 2 3 4
ON DIP
ON
1 2 3 4
Micro-rupteur S24-3 permettant de configurer le groupe électrogène utilisé
S24-3 Position
ON DIP
OFF
1 2 3 4
ON DIP
ON
1 2 3 4
Micro-rupteur S24-4 permettant de configurer le délai de refroidissement du groupe électrogène
avant arrêt Gs
S24-4 Position
ON DIP
OFF
1 2 3 4
ON DIP
ON
1 2 3 4
REMARQUE : Voir la section 10.2.1 Délai (Ts)
Neutre N
N utilisé (valeur par défaut)
N non utilisé
Groupe électrogène
Triphasé (valeur par défaut)
Monophasé
Groupe électrogène
Non utilisé (valeur par défaut)
Utilisé
Délai de refroidissement du groupe électrogène avant arrêt Gs
Gs = Délai de commutation Ts (valeur par défaut)
Gs = 300 secondes
Instructions d'installation et d'exploitation, 1SCC390125M0302, rév. D
39
