7. Utilisation du dispositif de pilotage automatique
7.2.2 Micro-rupteurs/paramétrage
Les dispositifs de pilotage automatique ATS200 et ATS300 disposent au total de huit (8) paramètres
réglables. Le paramétrage s'effectue à l'aide de micro-rupteurs et de boutons tournants.
Un Tension nominale, configuration à l'aide de micro-rupteurs S23-1...3
fn Fréquence assignée, configuration à l'aide du micro-rupteur S23-4
N Neutre utilisé, configuration à l'aide du micro-rupteur S24-1
Ph Nombre de phases, configuration à l'aide du micro-rupteur S24-2
Genf Groupe électrogène utilisé, configuration à l'aide du micro-rupteur S24-3
Gs Délai de refroidissement du groupe électrogène avant arrêt, configuration
par micro-rupteur S24-4
Ts Délai de commutation, configuration à l'aide du bouton tournant Ts/Tbs,
voir la section 7.2.1
Tbs Délai de rétro-commutation, configuration à l'aide du bouton tournant Ts/Tbs,
voir la section 7.2.1
THR Seuil de tension, configuration à l'aide du bouton tournant Lim,
voir la section 7.2.1
OMD100

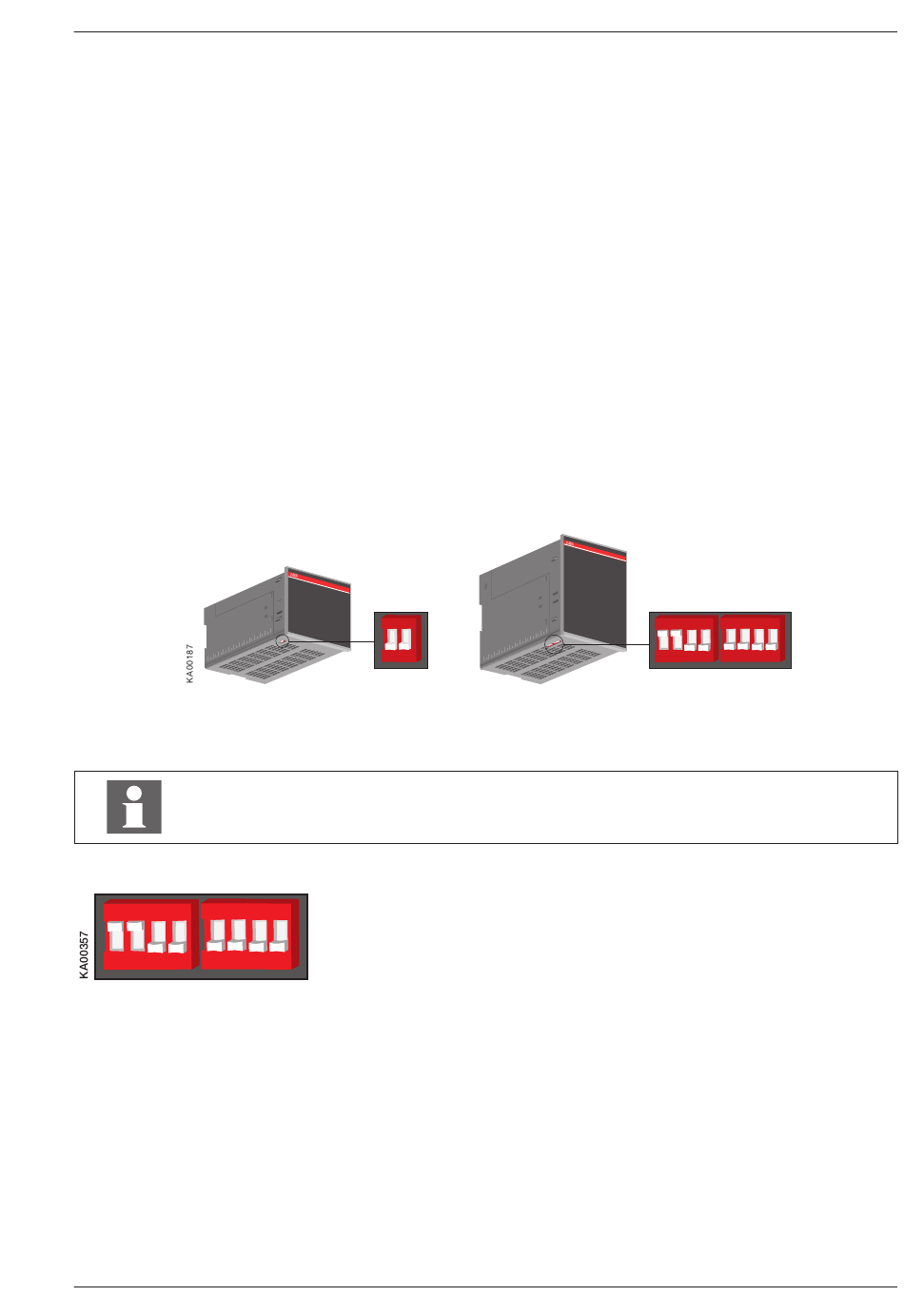

Figure 7.5 Emplacements des micro-rupteurs
Avec du monophasé, le neutre doit être connecté.
S23 S24
ON DIP ON DIP
1 2 3 4 1 2 3 4
Figure 7.6 Micro-rupteurs sur les dispositifs ATS200 et ATS300. Les positions sont
des paramètres d'usine par défaut
OMD200
OMD300
O M D
ON
1 2
S23
Instructions d'installation et d'exploitation, 1SCC390125M0302, rév. D
O M D
ON DIP
ON DIP
1 2 3 4 1 2 3 4
S23 S24
