Ecograph T, RSG35
Affectation des bornes
Tension d' a limentation
Consommation de
puissance
Coupure de courant
Raccordement électrique
Connecteurs
Protection contre les
surtensions
Endress+Hauser
15.4 Alimentation électrique

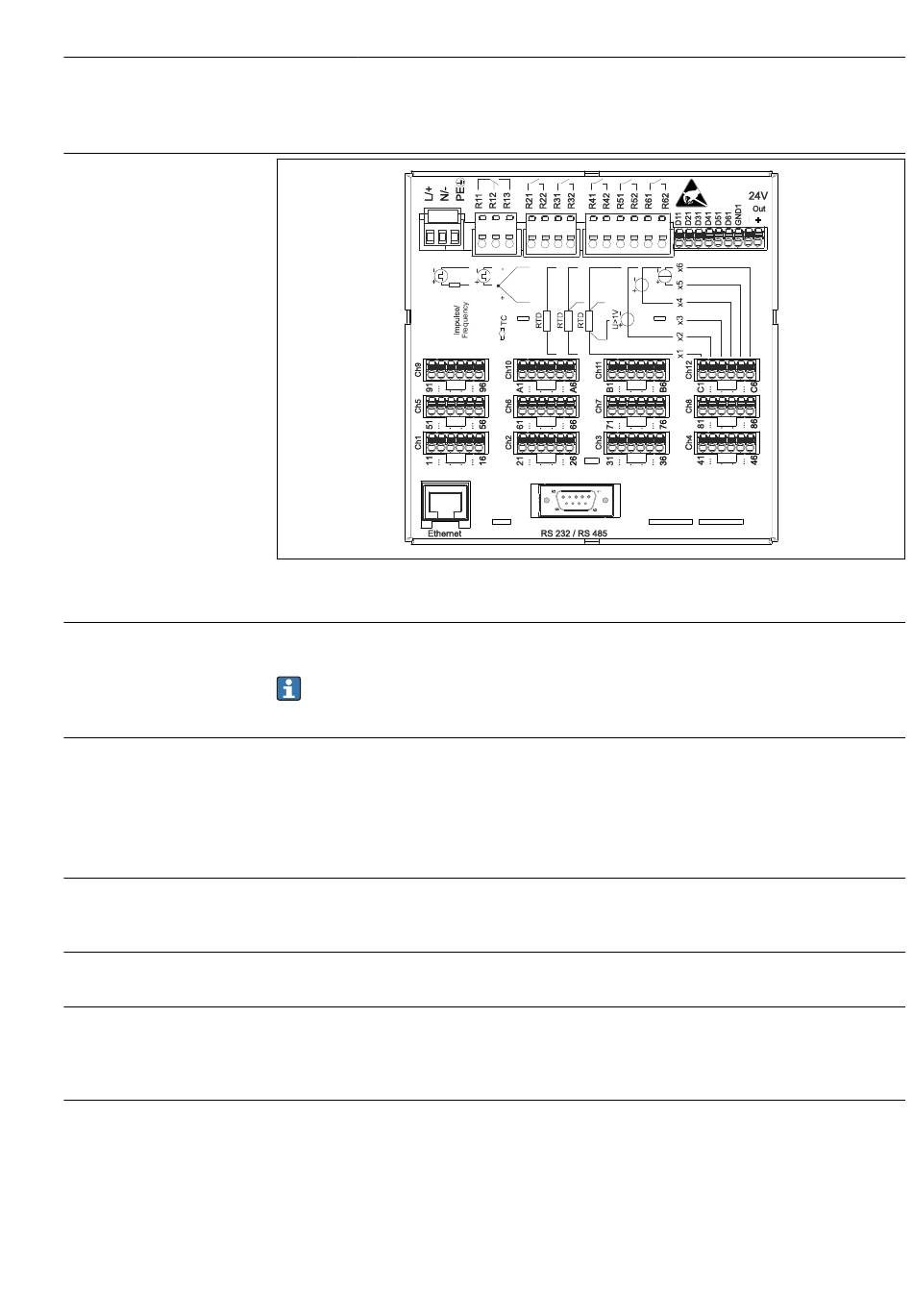

 12 Raccords à l' a rrière de l' a ppareil
• Alimentation très basse tension ±24 V AC/DC (-10% / +15%) 50/60Hz
• Alimentation basse tension 100 ... 230 V AC (±10%) 50/60Hz
Un parafoudre (courant nominal ≤ 10 A) est nécessaire pour le câble d' a limentation.
• 100 à 230 V : max. 35 VA
• 24 V : max. 24 VA
La puissance effectivement consommée dépend de l' é tat de fonctionnement individuel et
de la version de l' a ppareil (LPS, USB, luminosité de l' é cran, nombre de voies, etc). L' é nergie
active ici est d' e nv. 3 W à 20 W.
L' h orloge et la mémoire des données sont protégées par une pile. L' a ppareil démarre
automatiquement après une coupure de courant.
Détails concernant le raccordement électrique : →  13
• Appareil encastrable : raccordement secteur via bornes à visser embrochables, protégées
contre l' i nversion de polarité
• Version de table (option) : raccordé au réseau via connecteur IEC
Pour éviter des transitoires à haute énergie dans les câbles de grande longueur, monter en
série en amont un parafoudre adapté (p. ex. E+H HAW562).
Caractéristiques techniques
A0019304
83
