Ecograph T, RSG35
Endress+Hauser
Autres appareils

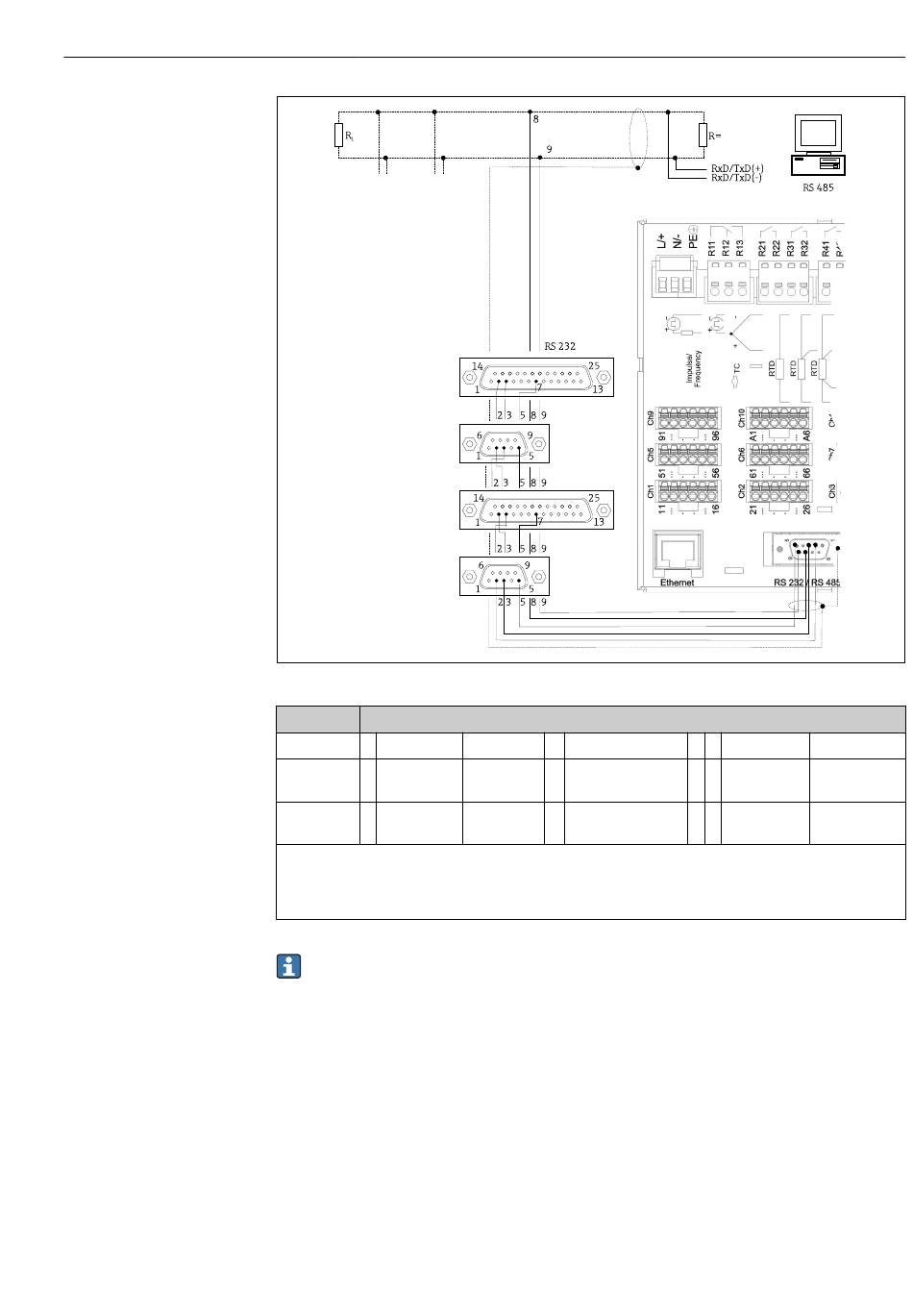

Vers Modem : câble
avec raccordement
25 broches Sub-D
Vers Modem : câble avec
raccordement 9
broches Sub-D
Vers PC : câble avec
raccordement
25 broches Sub-D
Vers PC : câble avec
raccordement 9
broches Sub-D
RxD - 3 GND - 5
TxD - 2
Type Broche de la prise SUB-D9
1 2
Affectation TxD (sortie
RS232 données)
Affectation
RS485
Laisser libres les bornes non occupées.
Longueur maximale de câble :
RS232 : 2 m (6,6 ft)
RS485 : 1000 m (3280 ft)
On ne pourra utiliser qu' u ne seule interface à la fois (RS232 ou RS485).
6.3.9 Port Ethernet (arrière de l'appareil)
L' i nterface Ethernet peut être utilisée pour intégrer l' a ppareil via un concentrateur ou un
commutateur dans un réseau PC (TCP/IP Ethernet). Un cordon de raccordement standard
(p. ex. CAT5E) peut être utilisé pour le raccordement. Via DHCP, l' i ntégration entièrement
automatique de l' a ppareil dans un réseau existant est possible sans configuration
supplémentaire. L' a ccès à l' a ppareil est possible de n' i mporte quel PC du réseau.
• Standard : 10/100 Base-T/TX (IEEE 802.3)
• Connecteur : RJ-45
• Longueur de câble max. : 100 m
• Séparation galvanique ; tension d' e ssai : 500 V
3 4 5
RxD (entrée GND
données)
GND
Raccordement électrique
Résistance
de ligne
A0019305-FR
6 7 8 9
RxD/TxD - RxD/TxD+
