6.3.12 Raccordements sur la face avant de l'appareil
9
8
7

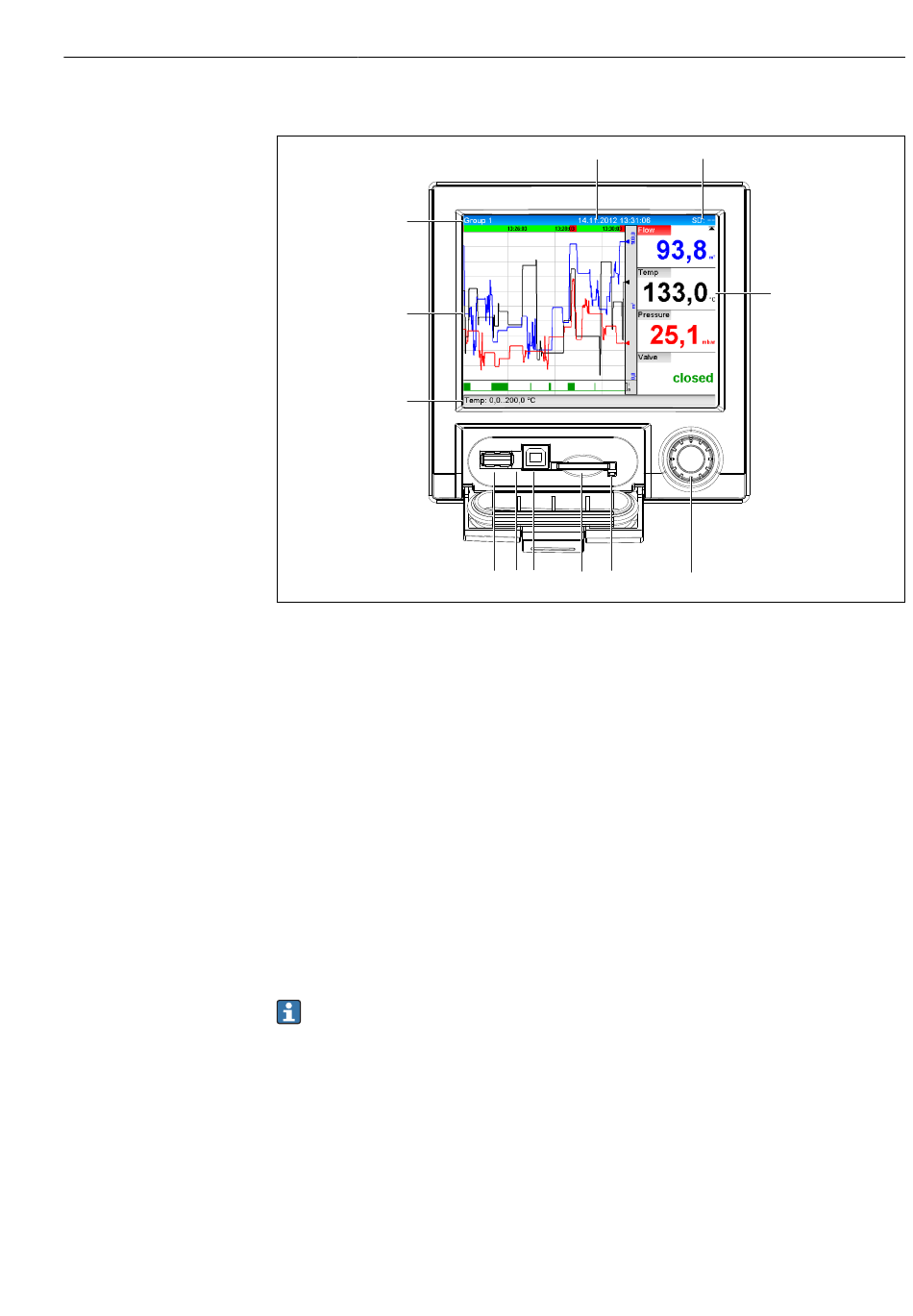

 6 Face avant avec capot ouvert
1 Navigateur
2 LED à l' e mplacement SD. La LED orange s' a llume ou clignote lorsque l' a ppareil écrit ou lit sur la carte SD.
3 Emplacement pour carte SD
4 Prise USB B "Fonction", p. ex. pour se connecter à un PC ou un ordinateur portable
5 LED verte allumée : appareil sous tension
6 Port USB-A "Host" p. ex. pour raccordement d' u ne clé USB ou d' u n clavier externe
7-12 Pour une description des formats d' a ffichage, voir la section "Opérabilité"
Port USB type A (Host)
Un port USB 2.0 est disponible sur un connecteur USB A blindé à l' a vant de l' a ppareil. A
cette interface, on peut raccorder une clé USB comme support de mémoire, un clavier
externe ou un hub USB.
Port USB type B (Function)
Un port USB 2.0 est disponible sur un connecteur USB B blindé à l' a vant de l' a ppareil. Celui-
ci peut être utilisé pour raccorder l' a ppareil afin de communiquer avec un ordinateur
portable, par exemple. →  33
USB 2.0 est compatible avec USB 1.1 ou USB 3.0, c' e st-à-dire que la communication
est possible.
Remarques concernant les appareils USB
Les appareils USB sont reconnus automatiquement ("plug-and-play"). Si plusieurs appareils
du même type sont raccordés, seul l' a ppareil USB qui a été raccordé en premier est
disponible. Les réglages des appareils USB sont effectués dans le menu de configuration.
Au maximum 8 appareils USB externes (y compris hub USB) peuvent être raccordés dans
la mesure où la charge maximale ne dépasse pas 500 mA. En cas de surcharge, les
appareils USB concernés sont automatiquement désactivés.
