CONNEXION DES FILS D'ALIMENTATION

Tous les composants électriques, ainsi que l'installation par un
électricien qualifié, doivent être conformes à la réglementation en
vigueur en matière de sécurité.
Ces règlements peuvent exiger le montage d'une boîte de jonction
externe sur le raccord du transformateur (modèle américan) et exiger
que le câblage fixe comporte un moyen de déconnexion de l'alimentation
en courant alternatif présentant un écart d'au moins 3 mm entre les
pôles (conducteurs et neutre).
Assurez-vous que l'alimentation en courant alternatif est coupée (
avant de procéder au raccordement du programmateur.
Le fil servant à la connexion au programmateur doit avoir un isolant
prévu au minimum pour une température de 105 °C.
Attention : Ne connectez pas le programmateur à une phase d'une
alimentation triphasée utilisée par une pompe ou autre machine
électrique.
1. Vérifiez que l'alimentation est coupée.
2. Acheminez les fils d'alimentation secteur et de terre du matériel vers le
programmateur par la gaine électrique.
3. Modèles 120 Vca : Connectez la phase au fil noir, le neutre au fil blanc et la terre
du matériel au fil vert. Isolez bien toutes les connexions. Voir Figure 7A. Fermez et
fixez la plaque de la boîte de dérivation.
Modèles 230/240 Vca : Enlevez la plaque qui se trouve juste en dessous du
transformateur. À l'aide d'un petit tournevis droit, connectez les fils du secteur aux
bornes comme suit : ligne 1 à "L", ligne 2 à "N" et terre du matériel à
Figure 7B. Reposez la plaque

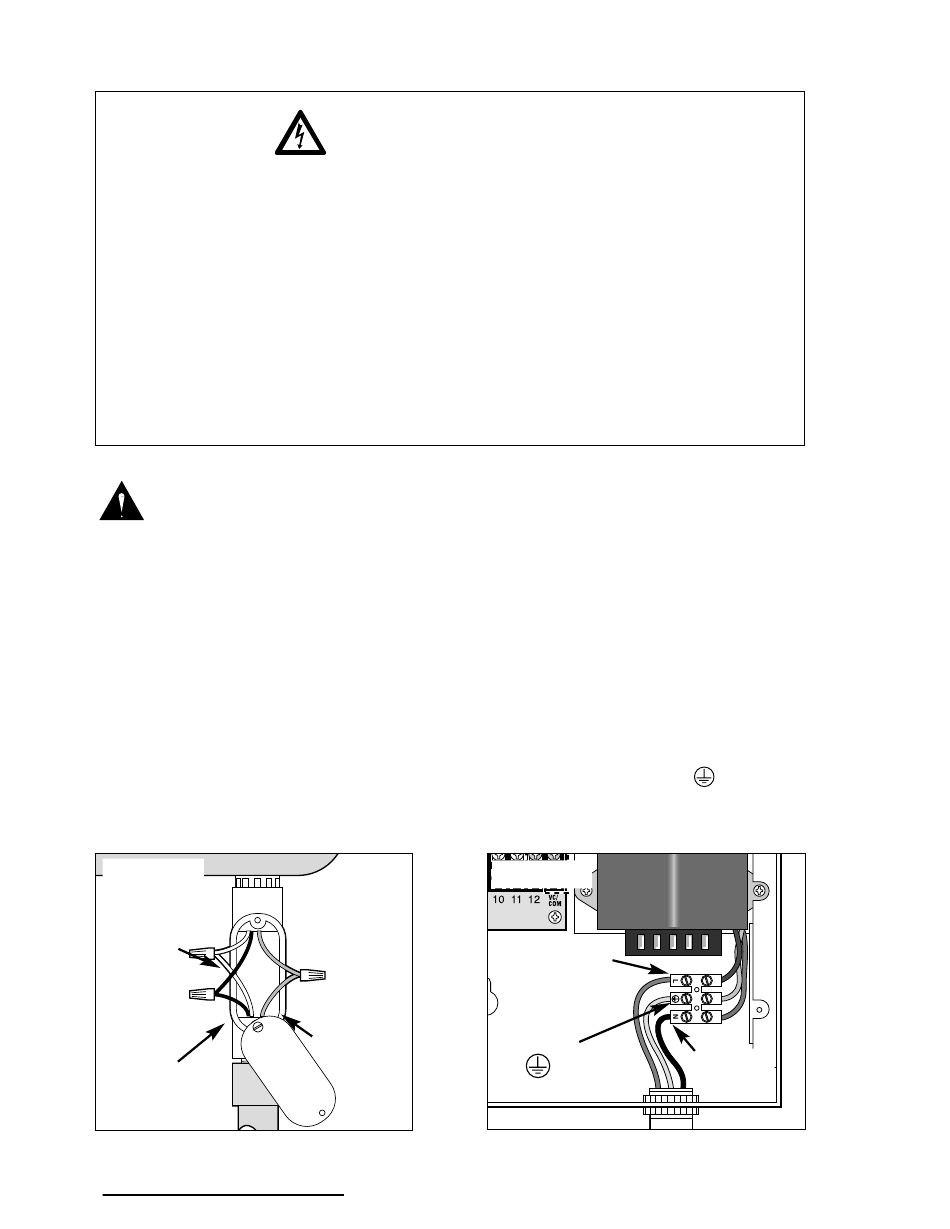

Figure 7A
Neutre à
Blanc
Phase à
Noir
4. Mettez le programmateur sous tension.
Procédures d'installation
88
AVERTISSEMENT
Figure 7B
Masse
matériel
au fil vert
Ligne
1 à "L"
Masse
matériel
à
)
OFF
Voir
Ligne 2
à "N"
