Section 3
Fonctions de base
84
= Aucune indication
GUID-58B6C3F2-873A-4B13-9834-9BB21FCA5704 V1 FR

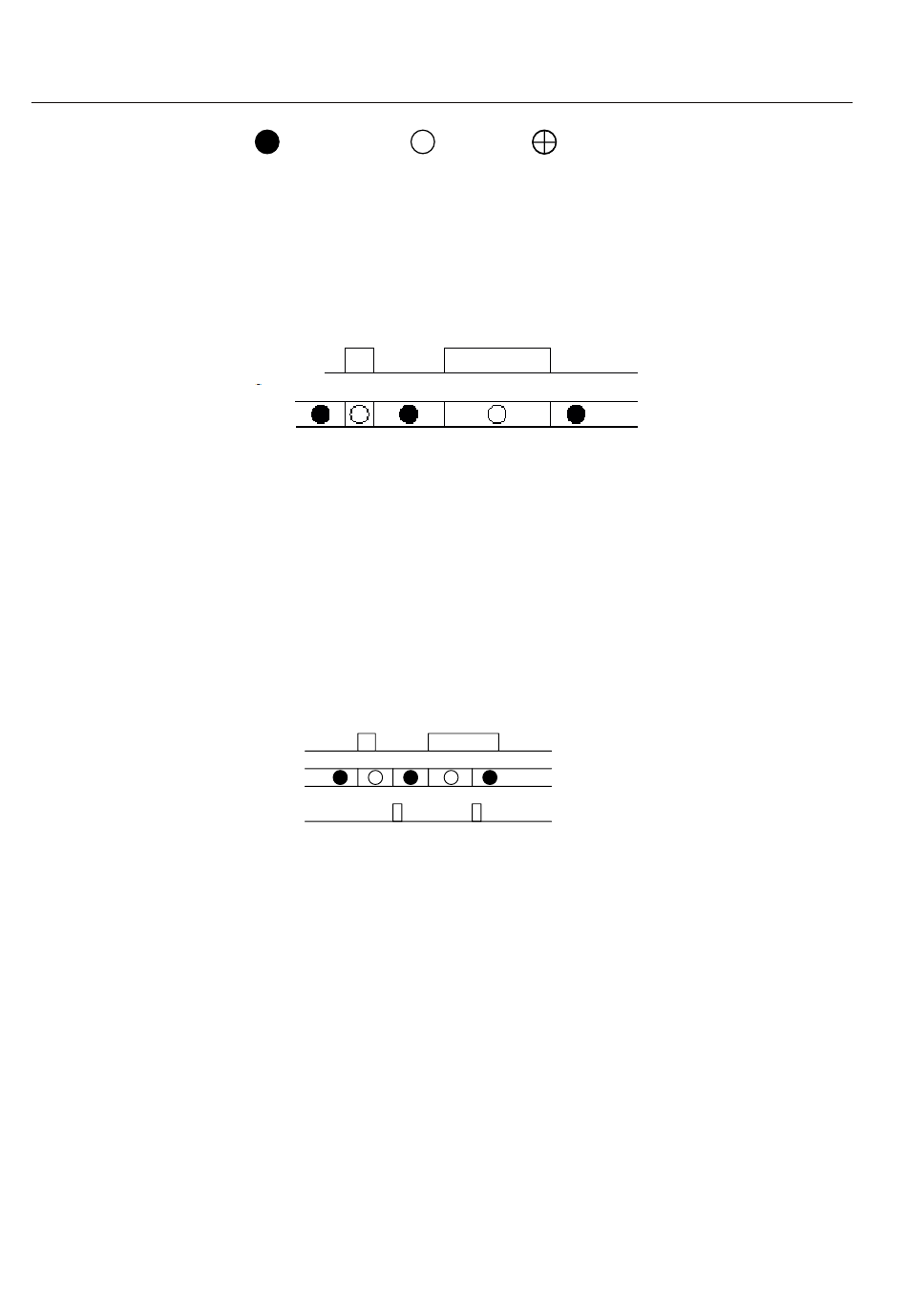

Figure 17: Symboles utilisés dans les schémas de séquence
« Follow-S » : Follow Signal, ON
Dans ce mode, l'ALARM suit la valeur du signal d'entrée, « Non-latched » (non
verrouillée).
Signal
d'activation
LED
GUID-952BD571-874A-4572-8710-F0E879678552 V1 FR
Figure 18: Séquence de fonctionnement « Follow-S »
« Follow-F » : Follow Signal, clignote
Semblable à « Follow-S », mais la LED clignote lorsque l'entrée est active, « Non-
latched » (non verrouillée).
« Latched-S » : Latched, ON
Ce mode est une fonction verrouillée. Lors de l'activation du signal d'entrée, l'alarme
affiche une lumière constante. Après acquittement par l'opérateur local en appuyant
sur une touche quelconque du pavé tactile, l'alarme disparaît.
Signal
d'activation
LED
appelé.
GUID-055146B3-780B-43E6-9E06-9FD8D342E881 V1 FR
Figure 19: Séquence de fonctionnement « Latched-S »
« LatchedAck-F-S » : Latched, clignote sur ON
Ce mode est une fonction verrouillée. Lors de l'activation du signal d'entrée, l'alarme
commence à clignoter. Après acquittement, l'alarme disparaît si le signal n'est pas
présent et donne une lumière constante si le signal est présent.
= Allumée fixe
= Clignotement
