5.4.5
Série 620
Manuel technique
représentation précise d'un signal non stationnaire avec un spectre dépendant du
temps.
GUID-61D297F5-783F-4CF2-BD16-18CE537C9E95-ANSI V1 FR

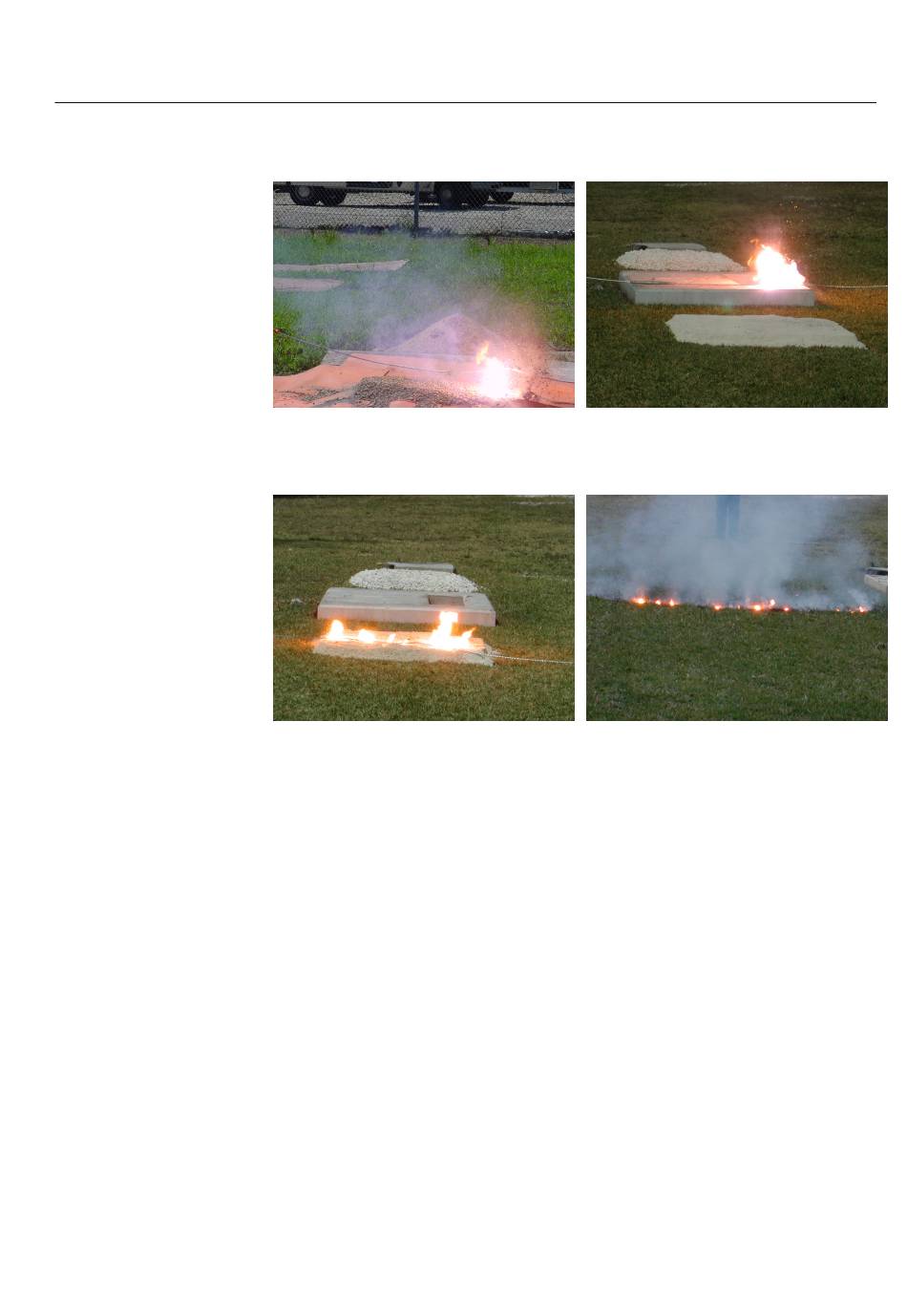

Figure 424: Validation de PHIZ sur
gravier
GUID-988539D2-9893-4B16-8CF6-C32E17991628-ANSI V1 FR
Figure 426: Validation de PHIZ sur
sable
Application
PHIZ sert à détecter si un conducteur ayant subi une chute baisse jusqu'à une terre très
résistive, ce qui entraîne un défaut à la terre très difficile à détecter à l'aide d'une
fonctionnalité de relais de protection traditionnelle. PHIZ doit ensuite être utilisé pour
les lignes aériennes. L'utilisation de PHIZ est limitée aux réseaux électriques 60 Hz
avec un point neutre efficacement relié à la terre ou isolé.
Les lignes électriques subissent des défauts pour diverses raisons. Dans la plupart des
cas, les défauts électriques se traduisent par un dommage mécanique qui doit être
réparé avant la remise en service de la ligne.
La plupart des défauts de réseau électrique sont des défauts à la terre. Les systèmes de
protection traditionnels, basés sur le maximum de courant, l'impédance ou d'autres
Fonctions liées à la protection
GUID-B9AC5923-6A67-431B-A785-171FD132E1A6-ANSI V1 FR
Figure 425: Validation de PHIZ sur
béton
GUID-9F87C93B-BF44-4488-BD97-209FC90B592A-ANSI V1 FR
Figure 427: Validation de PHIZ sur
herbe
Section 5
907
