Section 4
Fonctions de protection
576
GUID-B326703C-3645-4256-96AD-DA87FC9E9C67 V1 FR

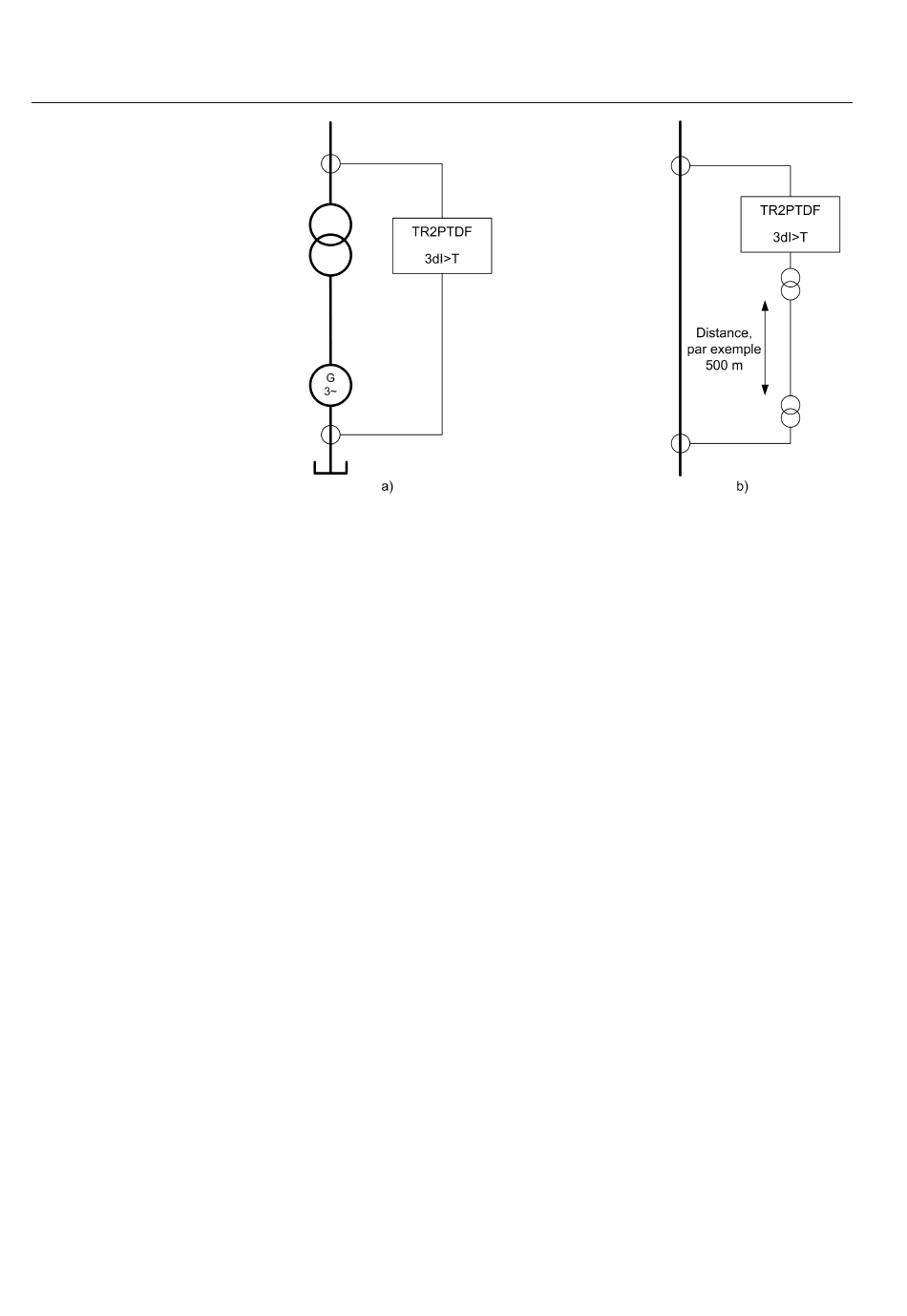

Figure 266: Protection différentielle d'un bloc générateur-transformateur et de
câbles courts/lignes
TR2PTDF peut également être utilisée dans des applications de transformateur à trois
enroulements ou dans des applications de transformateur à deux enroulements avec
deux dispositifs d'alimentation de sortie.
Du côté de la double alimentation du transformateur de puissance, le courant des deux
TC par phase doit être additionné en connectant les deux TC de chaque phase en
parallèle. En général, cela nécessite que les TC interposés gèrent le décalage du
couplage et/ou du rapport entre les deux enroulements/dispositifs d'alimentation.
Le facteur limite de précision pour le TC interposé doit répondre aux mêmes
exigences que celles des TC principaux. Veuillez noter que le TC interposé impose
une charge supplémentaire aux TC principaux.
La règle la plus importante dans ces applications est qu'au moins 75 % de la puissance
de court-circuit doit être fournie du côté du transformateur de puissance avec une seule
connexion au relais de protection.
