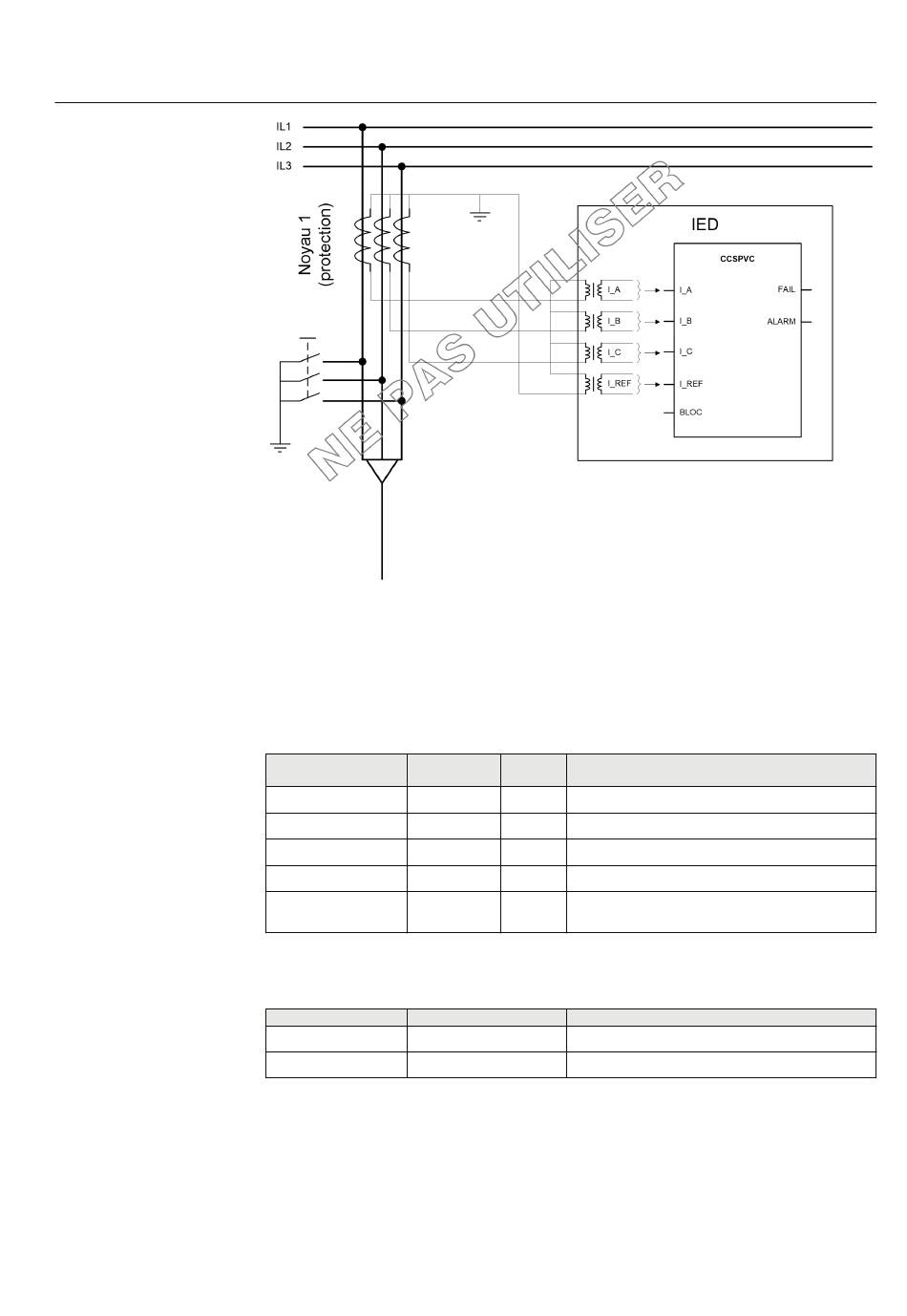

Figure 463: Exemple de raccordement incorrect du courant de référence
Signaux
Tableau 838: Signaux d'entrée CCSPVC
Nom Type
I_A SIGNAL
I_B SIGNAL
I_C SIGNAL
I_REF SIGNAL
BLOCK BOOLÉEN
Tableau 839: Signaux de sortie CCSPVC
Nom Type
FAIL BOOLÉEN
ALARM BOOLÉEN
Fonctions de supervision
Par Description
défaut
0 Courant phase A
0 Courant phase B
0 Courant phase C
0 Courant de référence
0 = Fau Bloquer le signal pour toutes les sorties binaires
x
Description
Sortie de défaillance
Sortie d'alarme
