5. Connectez l'autre extrémité du câble SAS (engagé dans le cache situé à l'extérieur du serveur)
au connecteur à l'arrière du lecteur de bande.
6.
Enfichez le cordon d'alimentation dans la prise située sur le panneau arrière du lecteur et connectez
l'autre extrémité du cordon d'alimentation au secteur. (Le bouton marche/arrêt se trouve sur le
panneau avant).

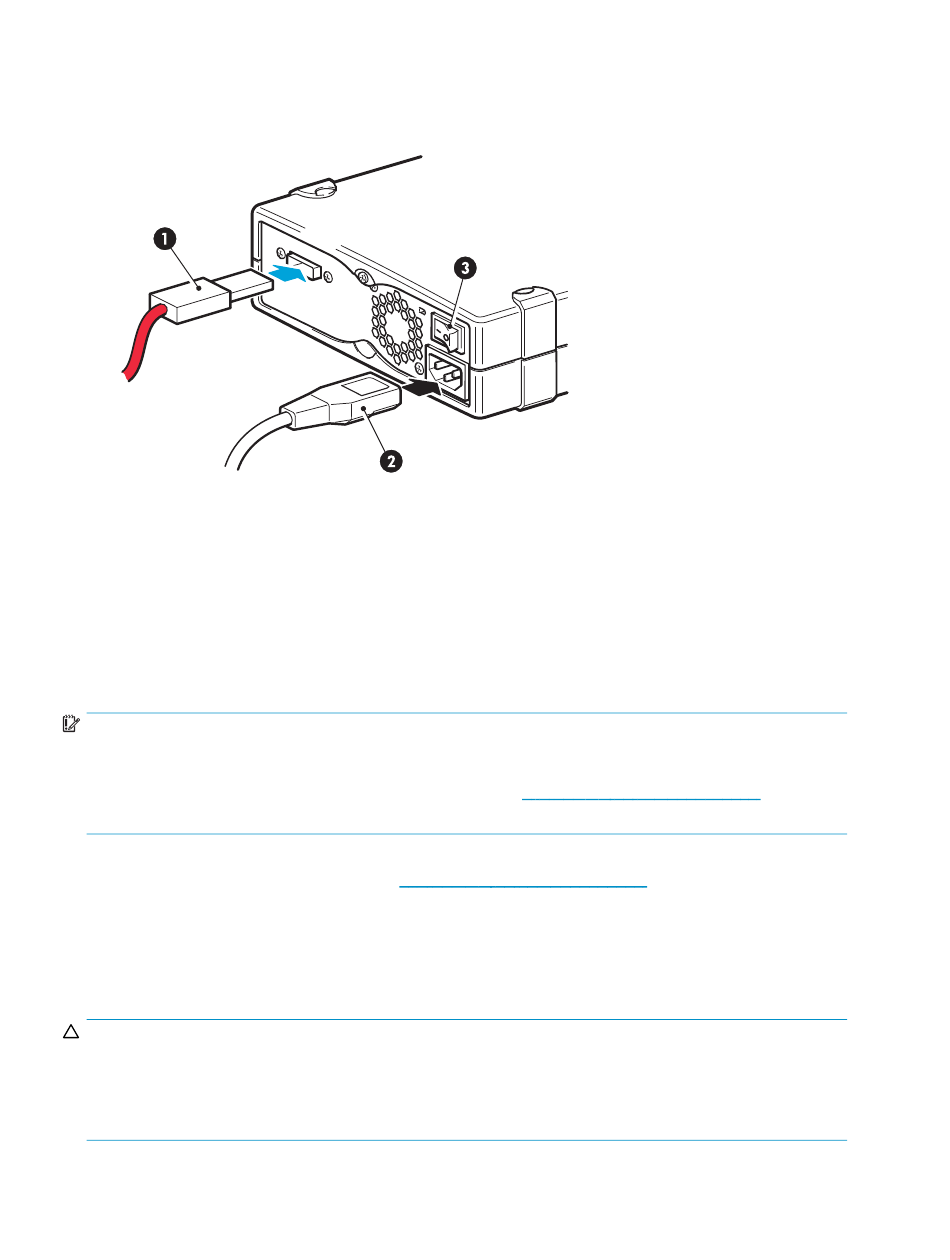

1. Connecteur SAS
2. Connecteur d'alimentation
Figure 25 Connexion des câbles au lecteur de bande
7.
Consultez maintenant la section
Option 2 : Connecter le câble au port du contrôleur SAS hôte et remplacer
le câble SAS
Important -
Cette configuration utilise le câble SAS fourni en remplacement du câble SAS existant et exige
un logement PCI libre à l'arrière du serveur pour l'installation du câble. Voir l'arbre de décision
Figure 22, page 34 et consulter systématiquement les pages
d'installer l'unité.
Les instructions suivantes sont applicables à certains serveurs HP ProLiant, mais seulement si elles sont
conseillées comme option dans les pages http://www.hp.com/go/connect. Dans cette configuration, le
câblage passe d'une des baies de disque dur à l'unité. Remarque : avec cette solution de câblage,
vous risquez de perdre une baie de disque dur.
Le passage des câbles varie d'un serveur à l'autre. Il se peut que vous deviez retirer d'autres composants,
tels que des batteries de ventilateurs, lorsque vous manipulez le câble. Reportez-vous toujours à la
documentation de votre serveur pour obtenir des instructions de câblage qui lui sont spécifiques.
Attention -
L'électricité statique peut endommager les composants électroniques. Dans la mesure du possible,
portez toujours un bracelet antistatique. Sinon, touchez une partie métallique nue du châssis après
avoir débranché le serveur de l'alimentation secteur et retiré son capot. De même, touchez une partie
métallique nue du lecteur avant de l'installer.
38
Installation d'un lecteur de bande externe avec connexion à un port SAS interne
3. Bouton marche/arrêt
«Redémarrage du serveur», page 42.
