Câbles fournis
Pour connecter un lecteur de bande à un serveur HP ProLiant, la solution la plus économique consiste à
utiliser le câble divisé fourni avec le lecteur et de le connecter à la carte HBA du serveur. Ce câble se
connecte toujours à un port interne de la carte HBA, même avec des lecteurs de bandes externes. Le
câble ne peut pas être utilisé avec des serveurs non-HP.

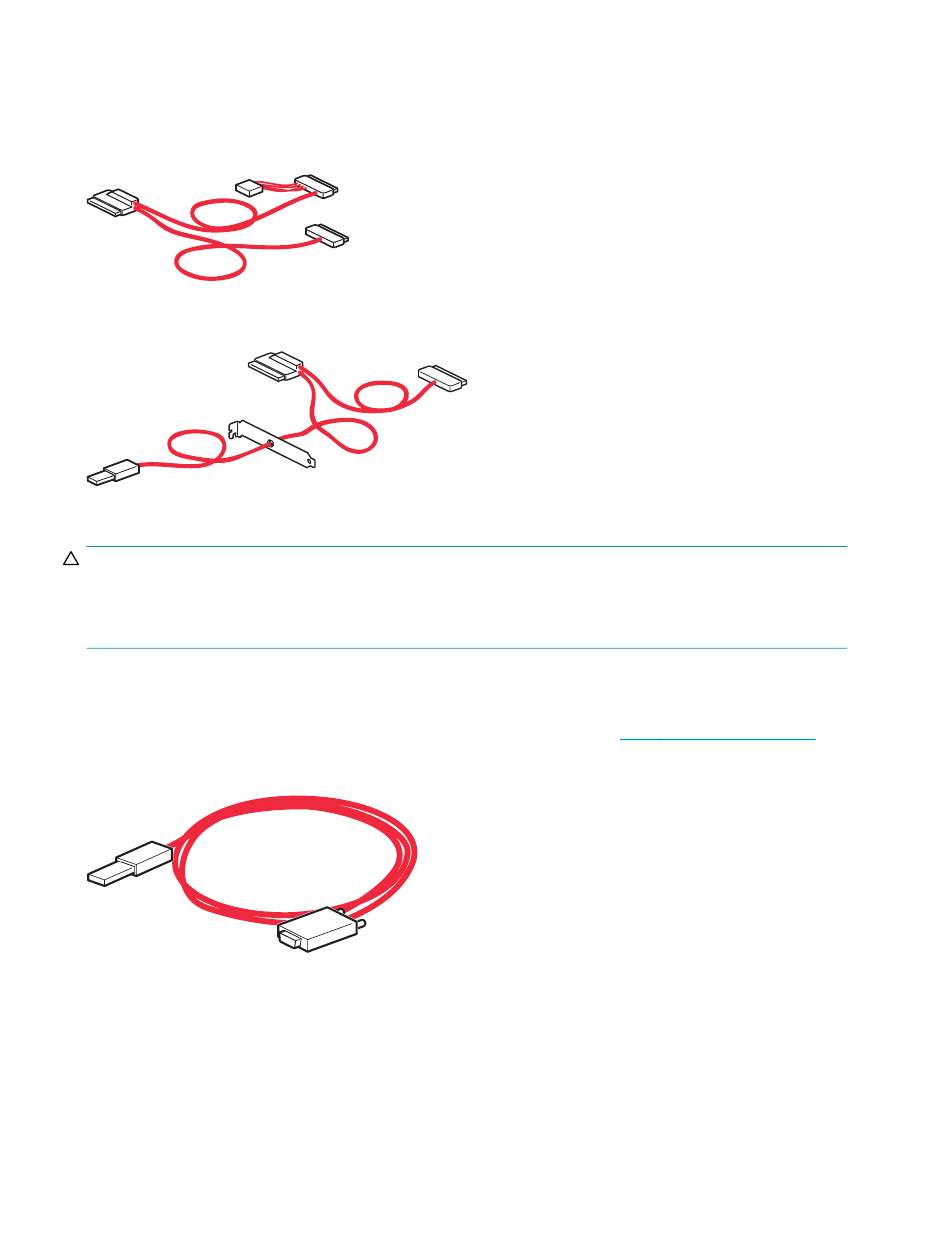

Figure 2 Câble divisé fourni avec des lecteurs de bandes internes
Figure 3 Câble divisé fourni avec des lecteurs de bandes externes
Attention -
L'utilisation du câble divisé peut nécessiter de recâbler les baies de disque durs. Notez que les décisions
d'installation impliquent de connaître précisément la configuration SAS actuelle du serveur, résumée
dans Comment connecter le lecteur à mon serveur
Pour connecter un lecteur de bande à votre serveur SAS HP ou non-HP, la solution la plus simple consiste
à acheter et installer l'une des cartes HBA prises en charge. Avec des lecteurs externes, ceci permet
d'effectuer une connexion à un port externe de la carte HBA et simplifie grandement l'installation.
Néanmoins, vous devez acheter un câble supplémentaire Visitez le site
connaître les cartes HBA prises en charge et les options de câblage.
Figure 4 Câble de connexion à un port SAS externe (le câble doit être acheté
séparément)
1. Connecteur SAS au lecteur de bande
14
Avant de commencer
?.
www.hp.com/go/connect
2. Connecteur SAS vers la carte HBA (le type de
connecteur peut varier)
pour
