6. Connexion

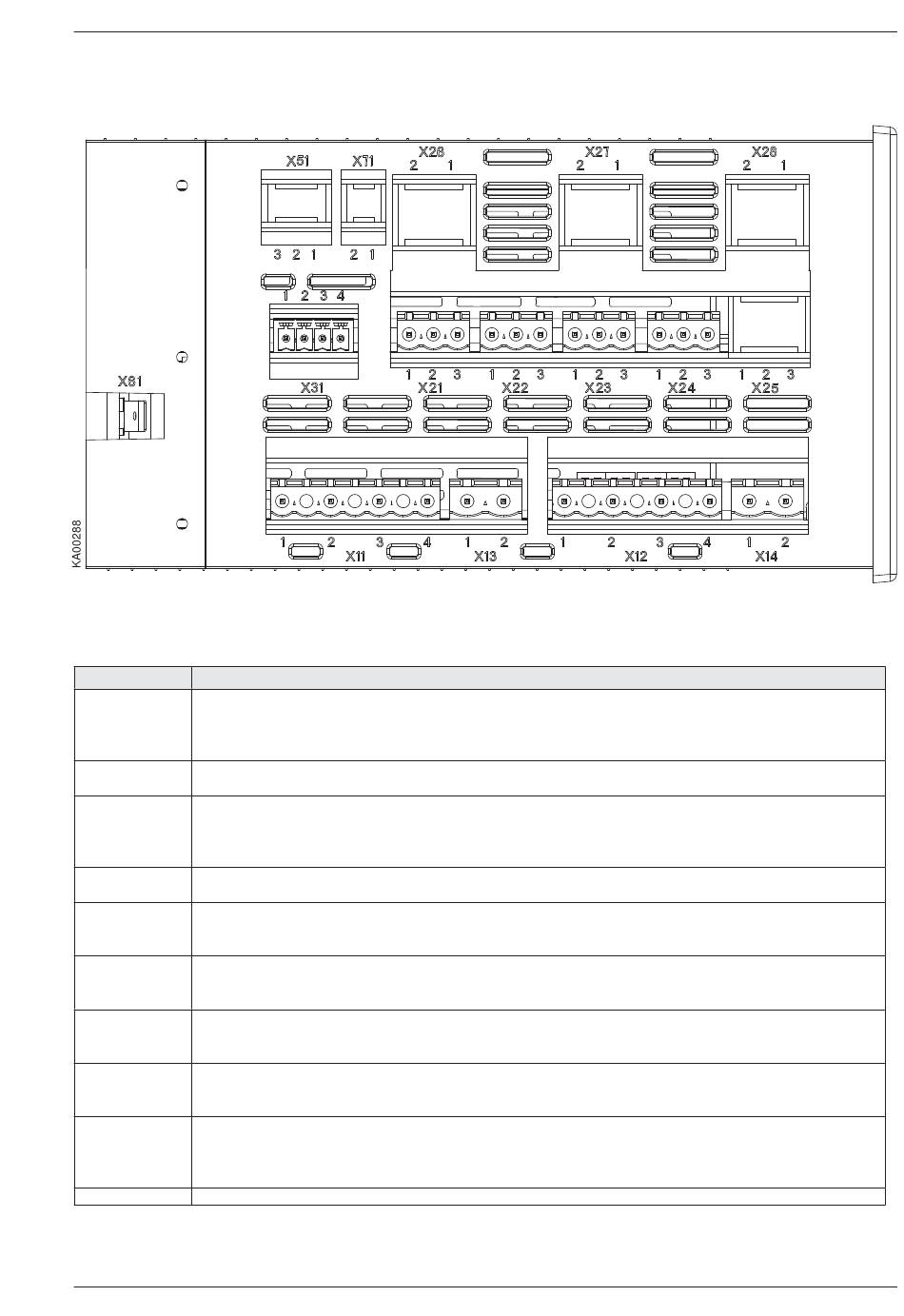

Connecteurs, ATS200
Figure 6.10
Connecteurs, ATS200
Connecteur
Description
X11:1
Alimentation I : L1
X11:2
Alimentation I : L2
X11:3
Alimentation I : L3
X11:4
Alimentation I : N
X13:1
Alimentation I (alimentation électrique) : L1 (par défaut)
X13:2
Alimentation I (alimentation électrique) : N
X12:1
Alimentation II : L1
X12:2
Alimentation II : L2
X12:3
Alimentation II : L3
X12:4
Alimentation II : N
X14:1
Alimentation II (alimentation électrique) : L1 (par défaut)
X14:2
Alimentation II (alimentation électrique) : N
X21:1
Alimentation en tension depuis le moteur OME_
X21:2
Sortie pour la fermeture du commutateur I ou l'ouverture du commutateur II
X21:3
Sortie pour la fermeture du commutateur II ou l'ouverture du commutateur I
X22:1
Alimentation en tension depuis le moteur OME_
X22:2
Sortie pour commande O avec commutateur type OTM160...2500_CM_
X22:3
Réservé
X23:1
Sortie pour le contrôle du démarrage du groupe électrogène, NO
X23:2
Commun
X23:3
Sortie pour le contrôle de l'arrêt du groupe électrogène, NF
X24:1
Sortie pour le signalement OK (aucune alarme)
X24:2
Commun
X24:3
Sortie pour le signalement Alarme
X31:1
Entrée manuelle/d'alarme à partir de la poignée
X31:2
État du contact auxiliaire du commutateur I
X31:3
État du contact auxiliaire du commutateur II
X31:4
Alimentation en tension à partir du dispositif de pilotage automatique ATS_
X61
Terre de l'équipement
Tableau 6.2
Connecteurs ATS200
Instructions d'installation et d'exploitation, 1SCC303003M0306, rév. G
Commune
NO
NO
Commune
NO
63
