5. Confi gurez l'appareil en mode AUTO conformément à la fi gure 4.11.
1 Mode
automatique
OU

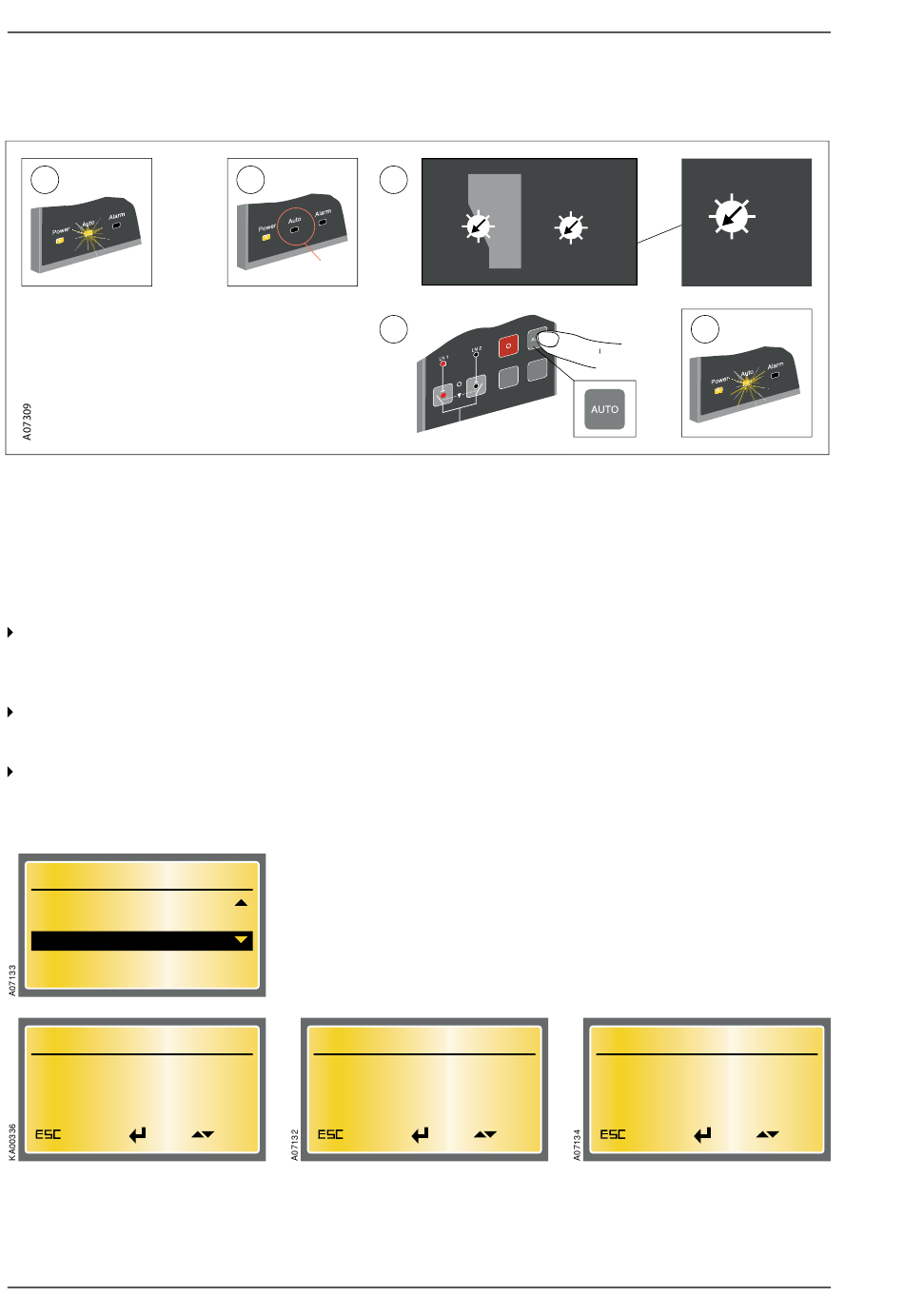

Figure 4.11 Sélection des dispositifs de pilotage automatique ATS100, ATS200 et ATS300 en mode
automatique

4.1.5 Choix du mode de fonctionnement sur l'ATS800

Divers modes de fonctionnement sont défi nis par l'affi chage :
System Confi guration (Confi guration du système)
Line priority (Priorité de ligne)
- Line 1–Switch I (Ligne 1–Interrupteur I)
- Line 2-Switch II (Ligne 2-Interrupteur II)
- No line priority (Aucune priorité de ligne)
Change-over Switch Type (Type d'inverseur de source)
- Automatic OTM_C_D (OTM_C_D automatique)
- Motorized OTM_C (OTM_C motorisé)
Manual Back Switching (Rétro-commutation manuelle)
- Off (Désactivé)
- On (Activé)
System Configuration
Line Priority
Changeover Switch Type
Manual Back Switching
Line Priority
Line 1 – Switch I
Cancel OK
Figure 4.12 Choix du mode de fonctionnement dans le dispositif de pilotage automatique ATS800
26
Instructions d'installation et d'exploitation, 1SCC303003M0306, rév. G
1
!
12/13
Changeover Switch Type
Automatic OTM_C_D
Edit Cancel
2
Lim
Ts
Tbs=300s
0s
30
5
15
10
10
10
5 30
5
0s
TEST
Tbs=Ts
3
O FF
II
I
O N
II
O N
I
OK Edit
4. Démarrage rapide
+
20
- %
15
20
25
10
30
5
SETUP
TEST
4 Mode
automatique
Manual Back Switching
Off
Cancel OK
25
30
SETUP
Edit
