Pendant le délai, le nom du délai en question et le temps résiduel apparaissent dans la page par défaut.
Lorsque l'appareil est utilisé en mode local, la lettre L se trouve dans la page par défaut dans l'angle
inférieur droit. Lorsque l'appareil est utilisé en mode distant, la lettre R se trouve dans la page par défaut
dans l'angle inférieur droit.
LN1 LN2 LN1:
TBs 230.1 V
00:05 49.9 Hz
LN2:
230.2 V
50.1 Hz

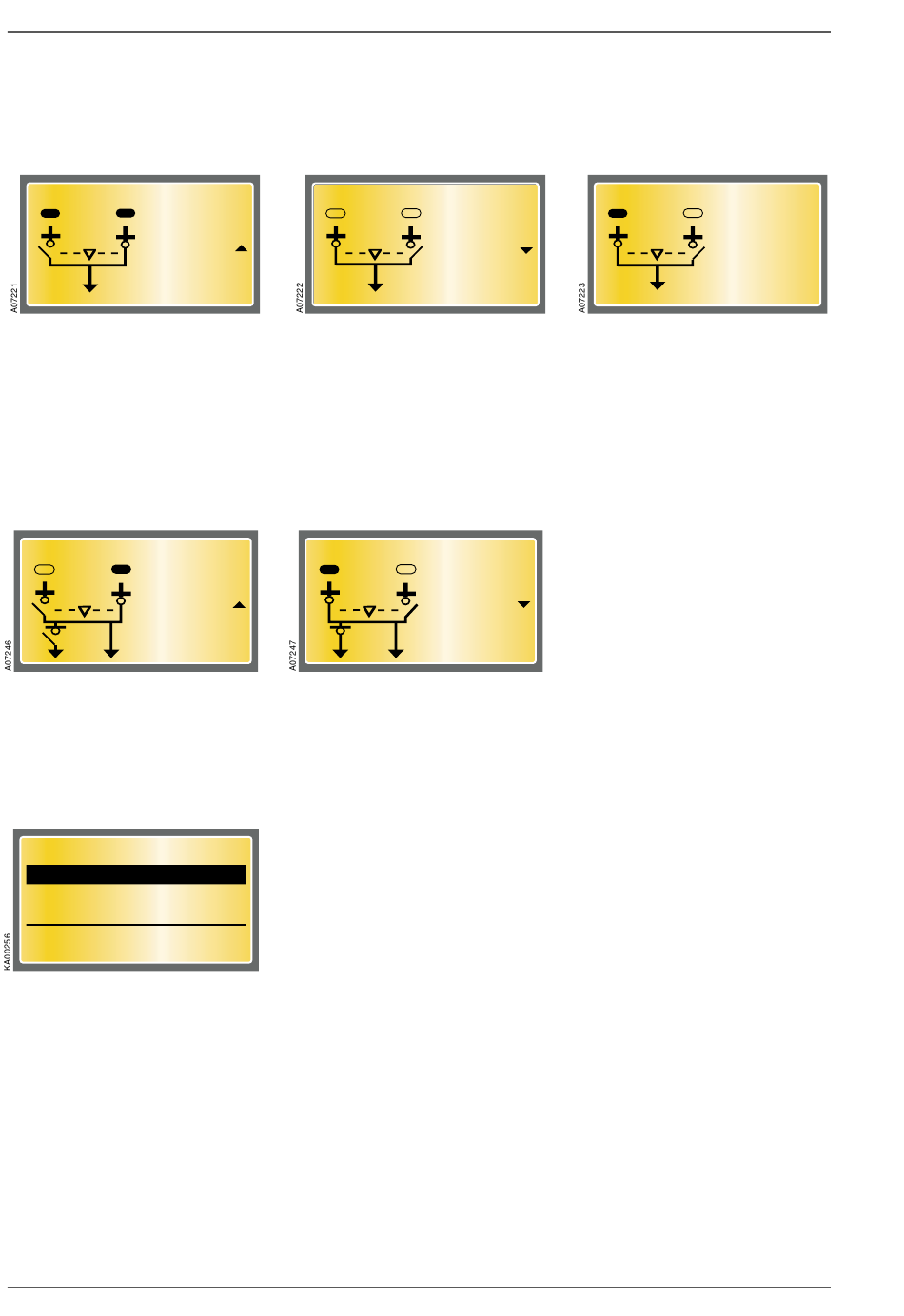

Figure 11.6 Les pages par défaut indiquent le nom et la valeur résiduelle des délais et l'état du
paramètre Local/distant Modbus
Lorsque le paramètre Charge secondaire est confi guré sur Uniquement à l'ouverture ou Ouverture
et fermeture, l'état de l'appareil utilisé pour contrôler la charge secondaire est indiqué par défaut
sur la page par défaut. Veuillez noter que l'état (ouvert/fermé) de l'appareil de contrôle de la charge
secondaire à l'écran est lié à l'état de l'entrée numérique correspondante. Par exemple, lorsque l'entrée
numérique correspondante (DI 11 par défaut) est activée, l'écran indique que des charges secondaires
sont connectées. Si l'entrée numérique correspondante est désactivée, l'écran indique que les charges
secondaires sont déconnectées.
LN1 LN2 LN1: 1
0.0 V
0.0 Hz
LN2:
230.0 V
50.0 Hz L
Figure 11.7 Les pages Par défaut indiquent l'état de la charge secondaire (ouverte ou fermée)

11.2.2.2 Page Menu principal

À partir de la page Par défaut, vous pouvez accéder à la page Menu principal en appuyant sur la touche
ENTRÉE. La page Menu principal est la page principale qui permet d'accéder à toutes les sous-pages
de confi guration.
Main Menu
System Configuration
Device Configuration
Diagnostics
Figure 11.8 La page Menu Principal permet d'accéder à l'ensemble des sous-pages de confi guration
104
Instructions d'installation et d'exploitation, 1SCC303003M0306, rév. G
LN1
Ts
00:04
G
L
LN1
G
1/3
11. Utilisation du dispositif de pilotage automatique ATS800
LN2 LN1: 1
0.0 V
0.0 Hz
LN2: 1 G
0.0 V
0.0 Hz
L
LN2 LN1:
230.0 V
50.0 Hz
LN2: 1 G
0.0 V
0.0 Hz
L
LN1 LN2 LN1:
230.1 V
49.9 Hz
LN2: 1
0.0 V
0.0 Hz
R
