TRI4U - Barre à 4 projecteurs de 3 LEDs 3W 3 en 1

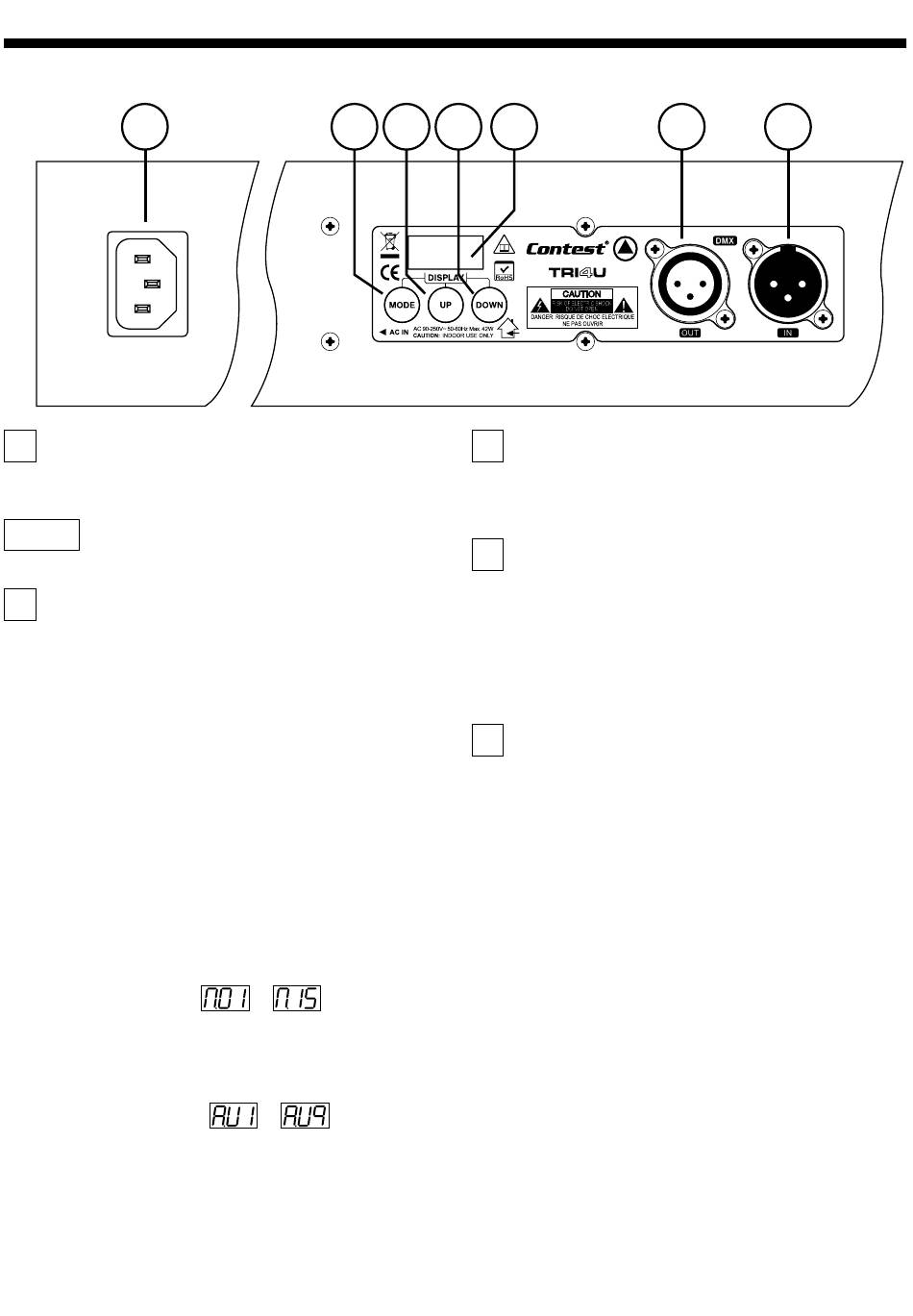

3.3 - Description du tableau de bord
7
1
Touche MODE
Permet d'accéder et de se déplacer dans le menu
interne.
2 et 3
Touches UP et DOWN
Permettent de faire varier les valeurs de chaque fonction.
4
Afficheur
Permet de visualiser l'état de l'appareil et du menu
interne.
Note sur l'afficheur lorsque l'appareil est en mode DMX :
- La lettre d clignote en alternance avec la valeur de
l'adresse DMX.
- Si un signal DMX est présent sur l'entrée DMX, le
point décimal est allumé.
4 - Fonctionnement
4.1 - Définition des macros et des patterns
4.1.1 - Les macros :
Les macros comprennent dix couleurs prédéfinies et cinq enchaînements de couleurs prédéfinies.
Lors de l'utilisations des macros, les quatre projecteurs sont allumés et ont la même couleur.
Les enchaînements se font soit en step soit en fondu enchaîné.
4.1.2 - Les patterns :
Les patterns sont des jeux d'allumage et d'extinction des projecteurs pour créer des effets de chenillard, des effet ping-pong,
...ect.
Les patterns utilisent les couleurs prédéfinies et les enchaînements sont soit en step, soit en fondu enchaîné.
Page 4
1 2 3 4
à
à
5
Sortie DMX
Utilisez cette fiche pour relier d'autres appareils à votre
boucle DMX.
Câblage identique à l'entrée DMX.
6
Entrée DMX
Fiche XLR 3 broches mâle câblée comme suit :
- Masse en 1
- Signal négatif en 2
- Signal positif en 3
Utilisez cette fiche pour amener le signal DMX au
projecteur, soit en provenance d'un autre appareil, soit
en provenance d'une console DMX.
7
Fiche secteur
Permet de relier le projecteur au secteur.
Vérifiez que la tension délivrée sur le lieu de l'installation
de l'appareil se trouve bien dans la plage tolérée par ce
dernier.
5
6
