Sommaire des Matières pour Contest TWIN SCAN

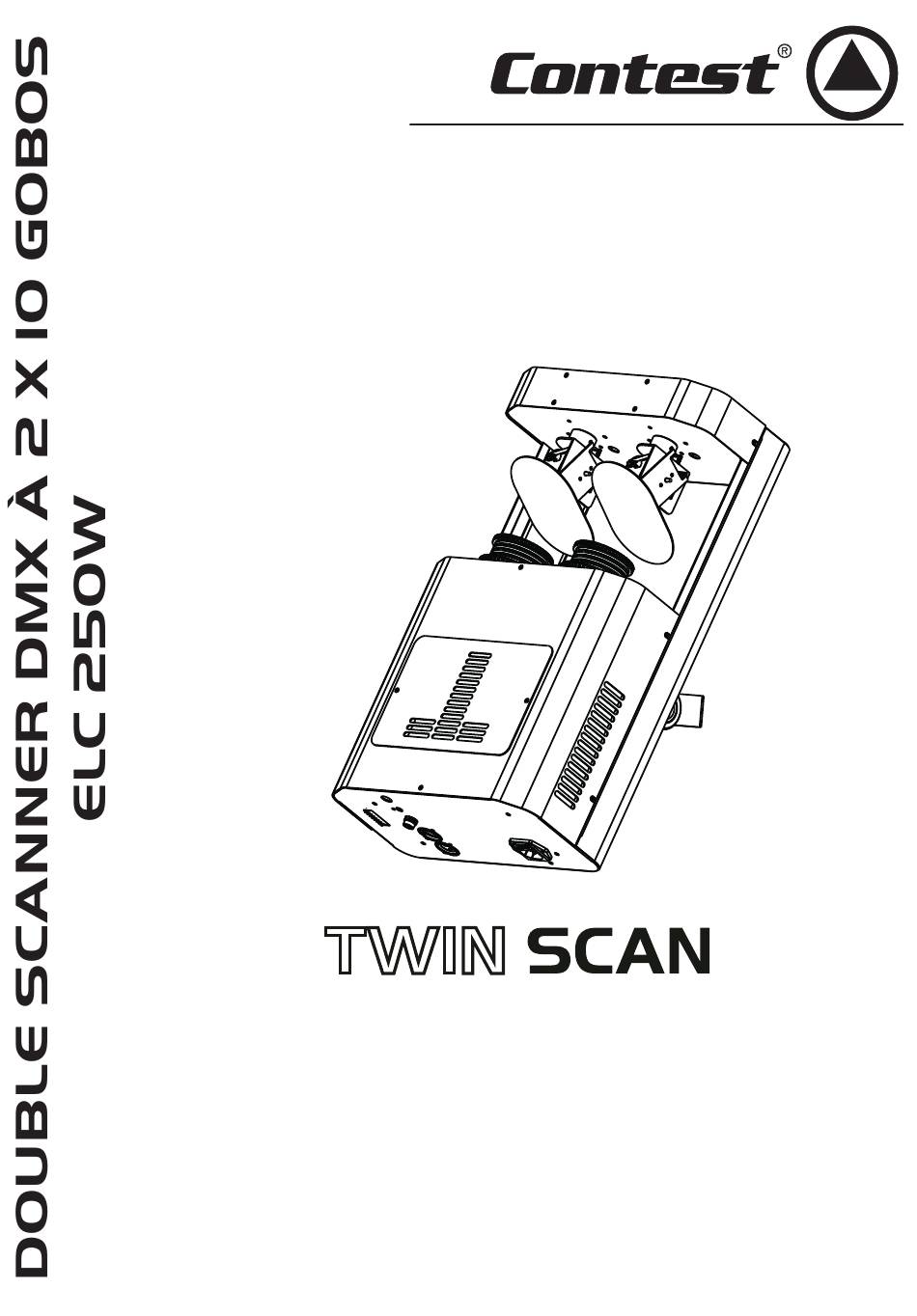

- Page 1 GUIDE DE L’UTILISATEUR 9097 - Version 1.0 Décembre 2007...
-
Page 2: Instructions De Sécurité
Double scanner DMX à 2x10 gobos - ELC 250W 1 - Instructions de sécurité • Toute personne ayant à faire avec le montage, la mise en service, le maniement et l'entretien de cet appareil doit être suffisamment qualifiée et suivre les instructions contenues dans ce mode d'emploi. •... -
Page 3: Spécifications Techniques
Double scanner DMX à 2x10 gobos - ELC 250W 3 - Spécifications techniques - Alimentation : AC 120V 60Hz ou 230 - 250V 50 Hz - 60Hz - Lampe : 2 x ELC 24V 250W - 10 gobos plus ouvert - Programmation interne pour fonctionnement autonome - Filtres dichroïques de haute qualité - Fonction black-out - Focus manuel - Trappe d’accès à la lampe - Contrôle et adresse DMX standard - Ces appareils peuvent être relié les uns aux autres en mode MASTER / SLAVE et seront synchronisés sur un programme intégré... -
Page 4: Utilisation
Double scanner DMX à 2x10 gobos - ELC 250W 5 - Mise en place des lampes Utilisez uniquement une lampe halogène ELC 24V 250W. En cas de remplacement ou installation de la lampe veuillez respecter les consignes suivantes : • Ne touchez pas les éclats en cas d’éclatement de la lampe (risques de brûlures, coupures, etc..) • N’ouvrez l’appareil qui si la température de la lampe est égale à la température ambiante. Pour mettre en place une lampe, suivre la procédure suivante: 1 - Déconnectez l’appareil du réseau électrique. 2 - Attendez si nécessaire que le projecteur ai atteint la température ambiante. 3 - Dévissez à l’aide d’un tournevis cruciforme la vis de maintient de la trappe d’insertion de la lampe sur le dessus de l’appareil. - Page 5 Double scanner DMX à 2x10 gobos - ELC 250W B - Fonctionnement avec la télécommande EASY - 2 (en option) La télécommande EASY - 2 est simple d’utilisation, facile à installer et peut piloter jusqu’à 4 appareils synchronisés. Branchez votre télécommande dans le châssis jack 6.35, puis reliez les autres appareils via les fiches XLR comme pour un câblage DMX classique. Grâce à cette télécommande vous pouvez accédez aux différentes fonctions suivantes ; black-out, strobe/next, et fast/slow. STAND-BY Black-out Sélection des mouve- 1 : Strobe synchronisé FUNCTION ments pré programmés Sélection des gobos 2 : Strobe asynchrone (12 mouvements) Mouvements synchroni-...
-
Page 6: Valeurs Dmx Des Canaux
Double scanner DMX à 2x10 gobos - ELC 250W 7 - Valeurs DMX des canaux Les deux scanners sont contrôlables indépendamment, le TWIN-SCAN est équipé 8 canaux, chaque scanner se contrôle via 4 canaux. Canal 1 - PAN 1 Effet 0 - 255 PAN1 Canal 2 - TILT 1 Effet 0 - 255 TILT 1 Canal 3 - SHUTTER / SHAKE 1 Effet 0 - 7 Black-out 8 - 15 Ouvert... - Page 7 Double scanner DMX à 2x10 gobos - ELC 250W Canal 5 - PAN 2 Effet 0 - 255 PAN 2 Canal 6 - TILT 2 Effet 0 - 255 TILT 2 Canal 7 - SHUTTER / SHAKE 2 Effet 0 - 7 Black-out 8 - 15 Ouvert 16 - 131 Effet Strobe de lent vers rapide 132 - 247 Effet Shake de lent vers rapide...
- Page 8 La société CONTEST apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
