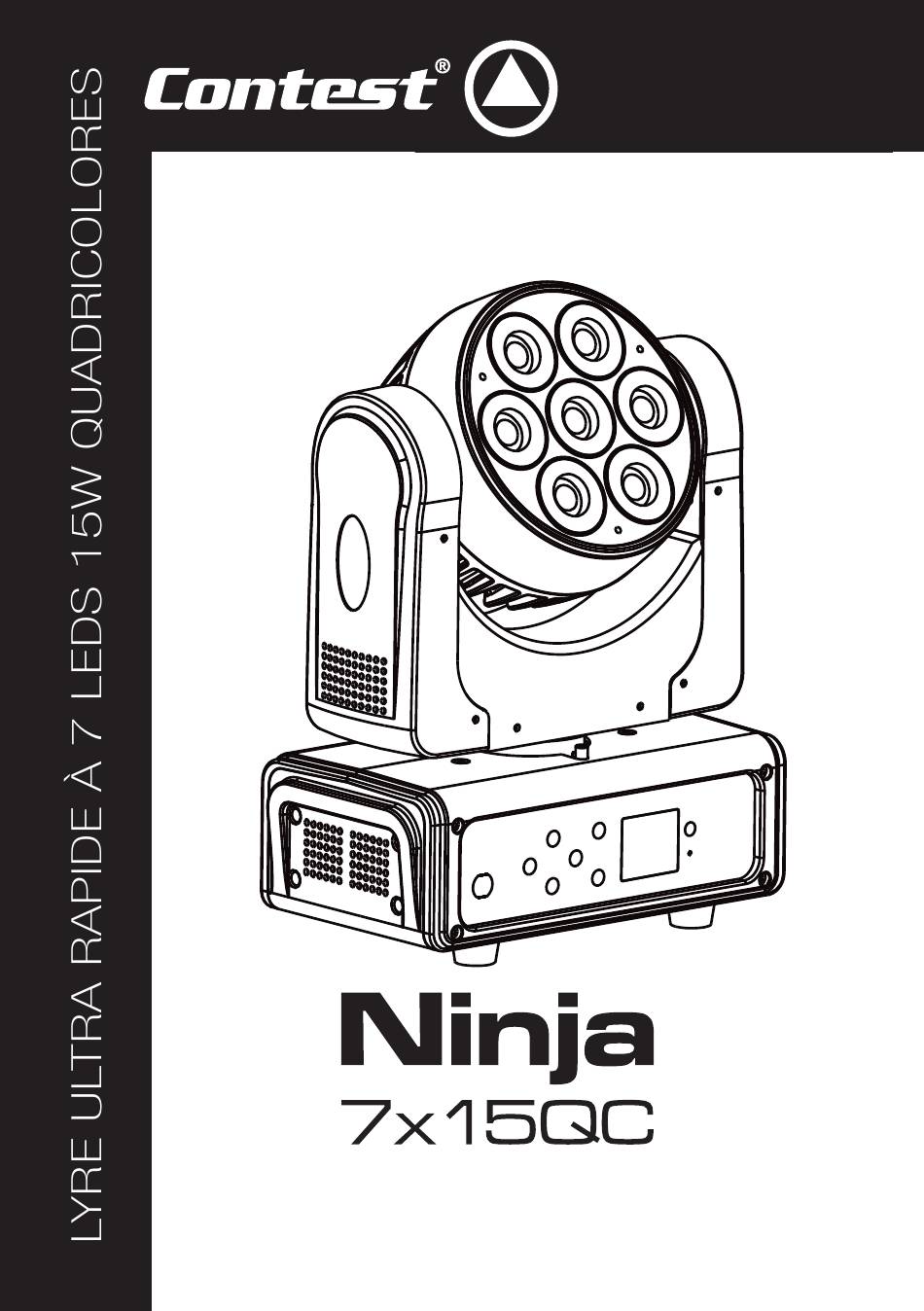

- Page 1 GUIDE DE L’UTILISATEUR 10075 - Version 1.2 Août 2013...
-
Page 2: Instructions De Sécurité
Seuls les services techniques compétents et reconnus par jamais les capots. Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur. CONTEST sont habilités à réaliser la maintenance de cet appareil. Contactez un service technique compétent pour la maintenance de cet appareil. -
Page 3: Caractéristiques
Ninja-7x15QC - Lyre ultra rapide à 7 LEDs 15W quadricolores 2 - Introduction Nous vous remercions d’avoir choisi la lyre Ninja-7x15QC. Vous possédez maintenant un appareil de grande qualité, puissant et intelligent, qui saura de par ses multiples possibilités donner de l’éclat à vos soirées, animations, concerts... - Page 4 Ninja-7x15QC - Lyre ultra rapide à 7 LEDs 15W quadricolores 4 - Description 1 - Lentille de sortie 2 - Touche DC SWITCH Permet d'allumer le menu lorsque la Lyre est hors tension. 3 - MIC Permet la synchronisation musicale. 4 - Afficheur Permet de visualiser les menus.
-
Page 5: Installation Des Systèmes Quick-Lock
Ninja-7x15QC - Lyre ultra rapide à 7 LEDs 15W quadricolores 5 - Installation des systèmes Quick-Lock ATTENTION ! Veillez au bon serrage du point d‘accroche. Il est obligatoire d’installer une élingue de sécurité. La lyre Ninja-7x15QC est fournie avec un système QuickLock qui vous garanti des manipulations rapides. L’exemple ci-contre vous montre le principe de montage d’une fixation Omega. -
Page 6: Câblage Et Adressage Et Alimentation En Chaîne
Ninja-7x15QC - Lyre ultra rapide à 7 LEDs 15W quadricolores 6 - Câblage et adressage et alimentation en chaîne Branchement de la télécommande DMX : Branchez la prise femelle de votre câble XLR à la sortie XLR de votre télécommande DMX et la prise mâle à l’entrée de la lyre. -
Page 7: Les Menus
Ninja-7x15QC - Lyre ultra rapide à 7 LEDs 15W quadricolores 7 - Les menus Les menus de la Ninja-7x15QC permettent de configurer l'appareil afin d'adapter son fonctionnement aux différents types d'utilisation. L'accès au menu principal se fait en appuyant sur la touche MODE / ESC. Pour vous déplacer dans les sous-menus, utilisez les touches de navigation. -
Page 8: Le Menu Personality
Ninja-7x15QC - Lyre ultra rapide à 7 LEDs 15W quadricolores 7.2 Le menu INFORMATION Dans ce menu vous visualisez les temps de fonctionnement de la lyre, la température et la version du logiciel interne. Sous menus Différentes valeurs Explications Temps passé depuis la dernière mise sous Current Time tension. - Page 9 Ninja-7x15QC - Lyre ultra rapide à 7 LEDs 15W quadricolores Fixe l'amplitude du mouvement TILT : TILT 270 Tilt Degree • TILT 270 : La tête pivote sur 270° TILT 240 • TILT 240 : La tête pivote sur 240° La lyre renvoi des informations sur ses Feedback ON/OFF...
-
Page 10: Le Menu Reset Function
Ninja-7x15QC - Lyre ultra rapide à 7 LEDs 15W quadricolores 7.4 Le menu Reset Function Ce menu vous permet d'effectuer un reset des moteurs pas à pas si vous constatez un défaut de positionnement par exemple. Sous menus Explications Reset ALL Reset de toutes les fonctions. -
Page 11: Le Menu Edit Program
Ninja-7x15QC - Lyre ultra rapide à 7 LEDs 15W quadricolores Edition du mode Personnel A : - Max Channel correspond au nombre de Max Channel = XX canaux qui seront utilisés. Edit User mode A PAN = CHXX - PAN = CHXX correspond au canal sur lequel ...etc sera assignée la fonction PAN (par exemple). - Page 12 Ninja-7x15QC - Lyre ultra rapide à 7 LEDs 15W quadricolores Ce sous menu permet d'éditer une des 250 scènes. • Auto Sélectionnez la scène à éditer, validez avec ENTER. Program, Sélectionnez chaque fonction (PAN, TILT, ...etc), Scene 1 PAN, PAN validez avec ENTER, puis assignez pour la fonction Scene 2 Fine, ...
-
Page 13: Les Canaux Dmx Et Leurs Fonctions
Ninja-7x15QC - Lyre ultra rapide à 7 LEDs 15W quadricolores 8 - Les canaux DMX et leurs fonctions La lyre Ninja-7x15QC comporte 3 modes DMX pré réglés : Le mode Basique qui comporte 15 canaux, le mode Standard qui comporte 17 canaux et le mode Expert qui comporte 21 canaux. - Page 14 Ninja-7x15QC - Lyre ultra rapide à 7 LEDs 15W quadricolores Rouge pour la LED centrale 000 - 225 000 : Black out - 255 : rouge 100% Vert pour la LED centrale 000 - 225 000 : Black out - 255 : vert 100% Bleu pour la LED centrale 000 - 225 000 : Black out - 255 : bleu 100%...
- Page 15 Ninja-7x15QC - Lyre ultra rapide à 7 LEDs 15W quadricolores Enchaînements de Patterns 000 - 010 LEDs éteintes 011 - 040 Enchaînement 1 041 - 070 Enchaînement 2 071 - 100 Enchaînement 3 101 - 130 Enchaînement 4 131 - 160 Enchaînement 5 161 - 190 Enchaînement 6...
-
Page 16: Accessoires
Ninja-7x15QC - Lyre ultra rapide à 7 LEDs 15W quadricolores 9 - Accessoires La lyre Ninja-7x15QC est livrée avec deux accessoires vous permettant d'optimiser et d'adapter le flux de sortie du faisceau : 9.1 Filtre diffuseur FROST Le filtre diffuseur permet d'augmenter l'ouverture du faisceau de 10° et de ce fait de mettre en couleur de grandes surfaces. -
Page 17: Ouverture Et Puissance Lumineuse
Ninja-7x15QC - Lyre ultra rapide à 7 LEDs 15W quadricolores 10 - Ouverture et puissance lumineuse Intensité (lux) 25500 11890 4410 10° Distance (m) Diamètre (m) Ø 0,35 Ø 0,52 Ø 0,70 Intensité (lux) 25500 11890 4410 11° Distance (m) Diamètre (m) Ø... -
Page 18: Les Messages D'erreur
Ninja-7x15QC - Lyre ultra rapide à 7 LEDs 15W quadricolores 11 - Les messages d'erreur Quand vous allumez la lyre, elle fera tout d’abord une initialisation. Vous pourrez voir « Erreur channel is XX » sur l’afficheur de votre lyre quand il y aura un problème avec un ou plusieurs canaux. Ensuite l’appareil générera un ordre de ré... -
Page 19: Dimensions
Ninja-7x15QC - Lyre ultra rapide à 7 LEDs 15W quadricolores 12 - Dimensions 318,5 287,5 270° 630° 540° Page 19... - Page 20 La société CONTEST® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
