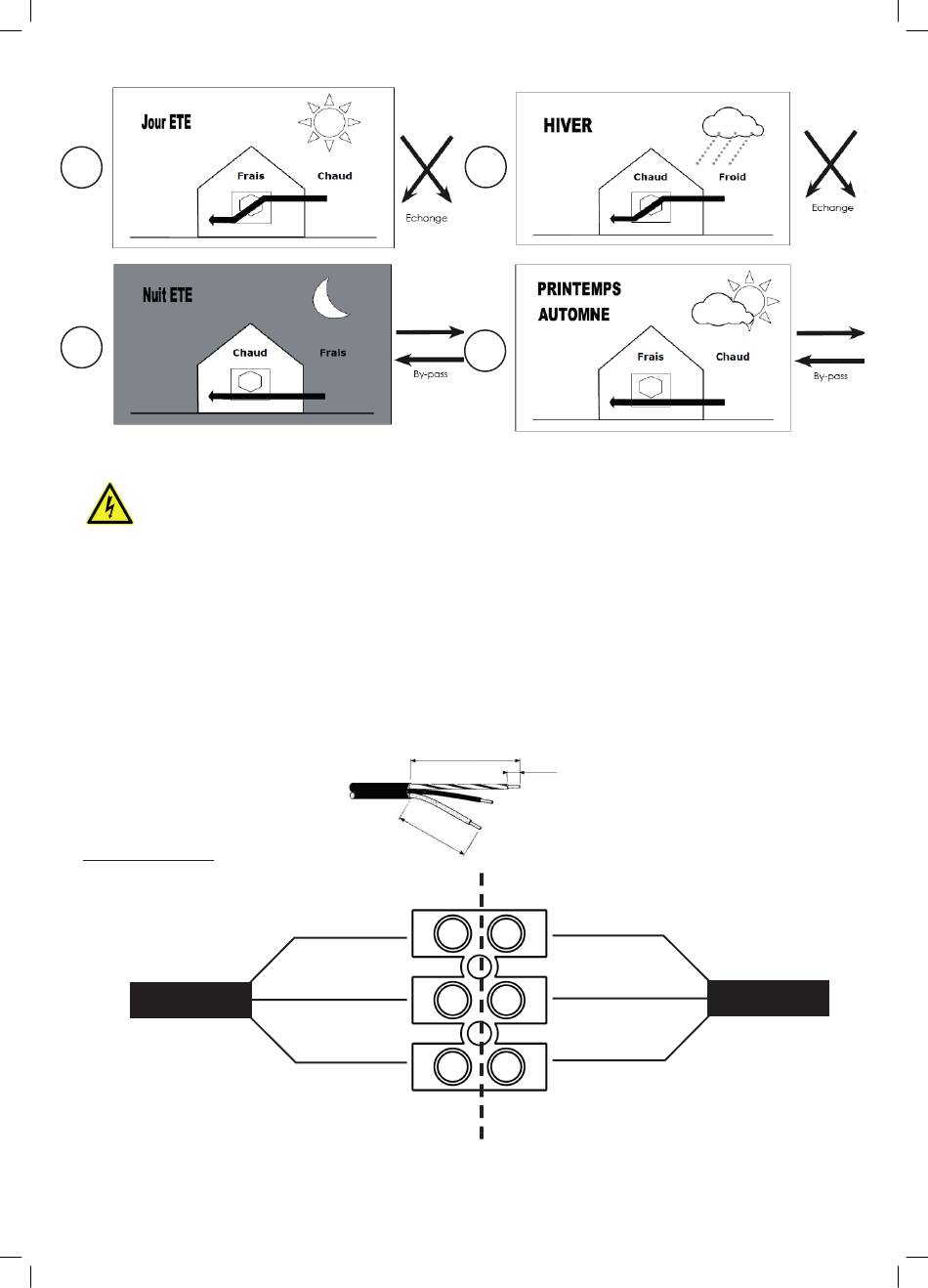

Principe :
1
2
5. RACCORDEMENT ELECTRIQUE
AVANT TOUTE OPERATION, DECONNECTER L'APPAREIL DU RESEAU ET S'ASSURER
QUE L'ALIMENTATION NE PEUT PAS ÊTRE RETABLIE ACCIDENTELLEMENT.
L'installation doit répondre à la norme NF C 15-100 et aux règles de l'art. Chaque produit ou composant entrant dans cette installation
doit également être conforme aux normes qui lui sont applicables.
Brancher l'appareil seulement si la tension et la fréquence correspondent à celles indiquées sur la plaque firme.
Prévoir une protection assurant une coupure complète (catégorie de surtension 3) par disjoncteur de 2A sur la phase (protection
unipolaire) en amont de votre installation.
Alimentation avec du câble rigide double isolation 1.5 mm² à 2.5 mm² (son diamètre devra être de 8 mm +/- 1 mm) ou des fils de 1.5
mm² à 2.5 mm² sous gaine annelée diamètre extérieur : 20 mm et maintenu par un système anti-arrachement conforme à la norme
NF C 15-100 et aux règles de l'art. Placer un collier à 25 mm maxi du connecteur sur les câbles d'alimentation.
Dénuder les conducteurs de 5 à 6 mm de manière à ne pas risquer d'entrer en contact avec d'autres fils ou des parties métalliques.
Le fil de terre (vert jaune) devra être plus long que les autres conducteurs (env. 3 cm). Les fils ne devront pas être serrés sur l'isolant.
(voir schéma ci-dessous). La gaine du câble doit être présente jusqu'au bornier pour éviter tout risque de chocs électriques.
Equilibrage réseau d'insufflation :
Une fois le réseau installé, il est nécessaire de régler les bouches d'insufflation (air neuf), le débit doit être
équiréparti dans toutes les pièces. Pour cela ouvrir toutes les bouches du réseau. Commencer par la bouche
Câblage du caisson :
la plus éloignée de la centrale, vérifier qu'il y a un débit minimum. Ensuite passer à la suivante, la fermer de
quelques tours puis répéter l'opération sur toutes les bouches d'insufflation en les fermant de plus en plus
au fur et à mesure que l'on se rapproche de la centrale.
ALIMENTATION 230V
CABLAGE INSTALLATEUR
NM409E - 02/2016
26°C
18°C
10 cm
7 cm
PHASE
VERT / JAUNE
NEUTRE
3
4
Equilibrage réseau d'insufflation :
Une fois le réseau installé, il est nécessaire de régler les bouches d'insuffl
équiréparti dans toutes les pièces. Pour cela ouvrir toutes les bouches du
la plus éloignée de la centrale, vérifier qu'il y a un débit minimum. Ensuit
quelques tours puis répéter l'opération sur toutes les bouches d'insufflat
au fur et à mesure que l'on se rapproche de la centrale.
0,6 cm
MARRON
VERT / JAUNE
BLEU
CABLE CAISSON
8°C
20°C
9/12
