Proline Promag H 300 EtherNet/IP
Endress+Hauser
2. Si l' a ppareil de mesure est fourni sans les presse-étoupe :
Mettre à disposition des presse-étoupe adaptés au câble de raccordement
correspondant.
3. Si l' a ppareil de mesure est fourni avec les presse-étoupe :
Respecter les exigences relatives aux câbles de raccordement →  29.
7.3 Raccordement de l'appareil de mesure
AVIS
Un raccordement incorrect compromet la sécurité électrique !
‣
Seul le personnel spécialisé dûment formé est autorisé à effectuer des travaux de
raccordement électrique.
‣
Respecter les prescriptions et réglementations nationales en vigueur.
‣
Respecter les règles de sécurité locales en vigueur sur le lieu de travail.
‣
Toujours raccorder le câble de terre de protection  avant de raccorder d' a utres câbles.
‣
En cas d' u tilisation en zone explosible, respecter les consignes de la documentation Ex
spécifique à l' a ppareil.

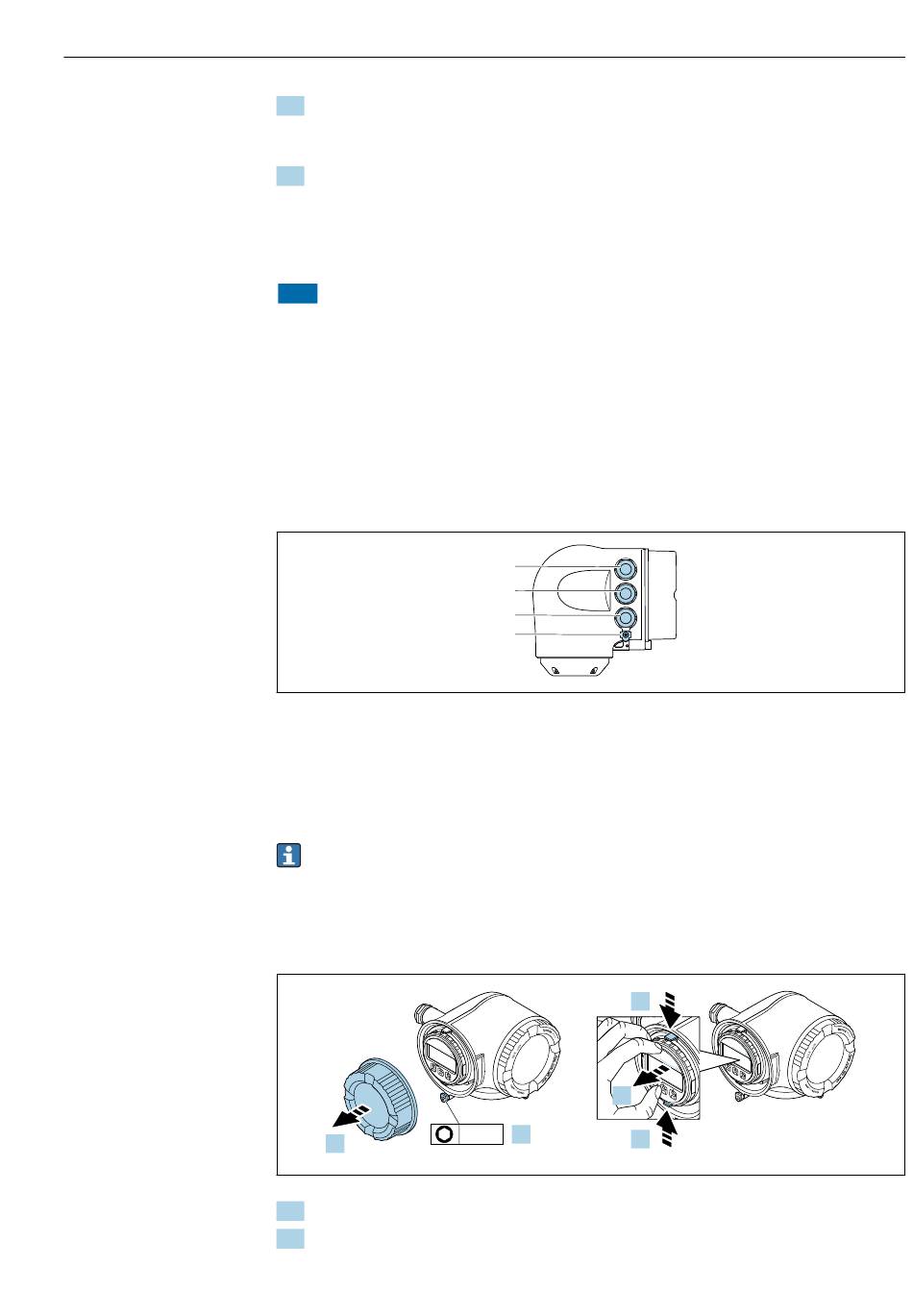

7.3.1 Raccordement du transmetteur
1 Borne de raccordement pour la tension d' a limentation
2 Borne de raccordement pour la transmission de signal, entrée/sortie
3 Borne de raccordement pour la transmission de signal, entrée/sortie ou borne de raccordement pour la
connexion réseau via interface service (CDI-RJ45); en option : connexion pour antenne WLAN externe ou
module d' a ffichage et de configuration séparé DKX001
4 Terre de protection (PE)
En plus du raccordement de l' a ppareil via PROFINET avec Ethernet-APL et les entrées/
sorties disponibles, une option de raccordement supplémentaire est également
disponible :
Intégration dans un réseau via l' i nterface service (CDI-RJ45) →  36.
Raccordement du connecteur
ES
C
–
+
2.
1. Desserrer le crampon de sécurité du couvercle du compartiment de raccordement.
2. Dévisser le couvercle du compartiment de raccordement.
1
2
3
4
E
4.
3 mm 1.
Raccordement électrique
3.
ES
C
–
+
E
E S
C
–
+
E
3.
A0026781
A0029813
