Montage du châssis

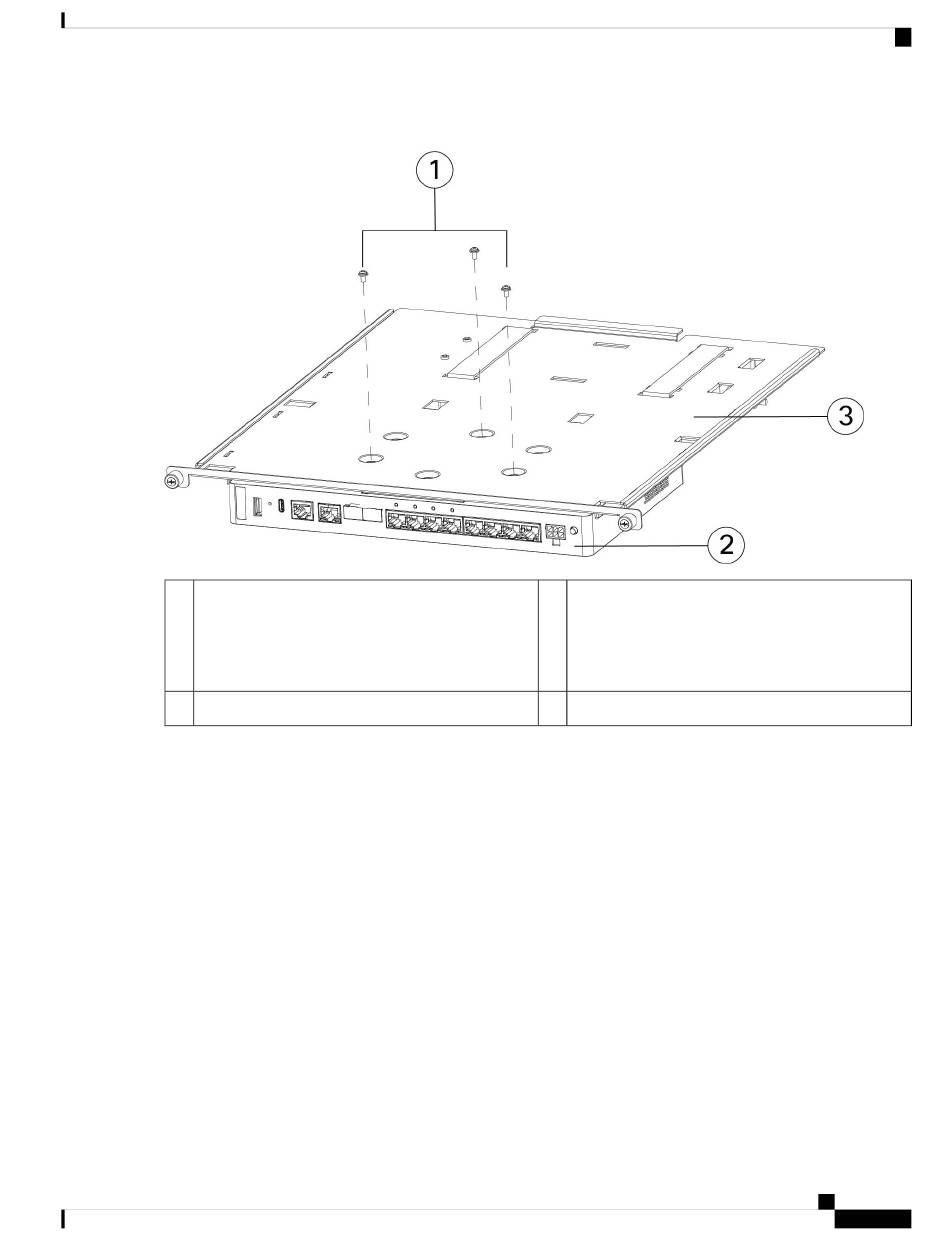

Illustration 34 : Installer le plateau coulissant sur le châssis
1
Trois vis cruciformes M3 x 0,5 x 5,2 mm
Plateau coulissant pour rack
3
Étape 5
Ajustez la position du châssis et du plateau coulissant jusqu'à ce que les trois trous de montage des renfoncements
inférieurs du plateau coulissant soient alignés sur les trous de montage inférieurs du châssis.
Étape 6
Serrez les trois vis M3 x 0,5 x 5.2 mm pour fixer le châssis au plateau coulissant (voir la figure ci-dessus).
Étape 7
Faites délicatement pivoter le plateau coulissant afin de placer le côté droit vers le haut.
Étape 8
Placez le module d'alimentation sur le plateau coulissant, derrière le châssis, et serrez les bandes Velcro.
Guide d'installation matérielle pour Cisco Secure Firewall CSF-1210CE, CSF-1210CP et CSF-1220CX
2
Châssis présentant le panneau arrière (côté E/S)
Remarque
Vous pouvez également installer le châssis en
l'orientant vers l'avant
—
Montage en rack du châssis
