Présentation
9
Puissance
État de l'alimentation :
La figure suivante montre les voyants du panneau arrière du modèle Secure Firewall CSF-1210CP et décrit
leurs états.

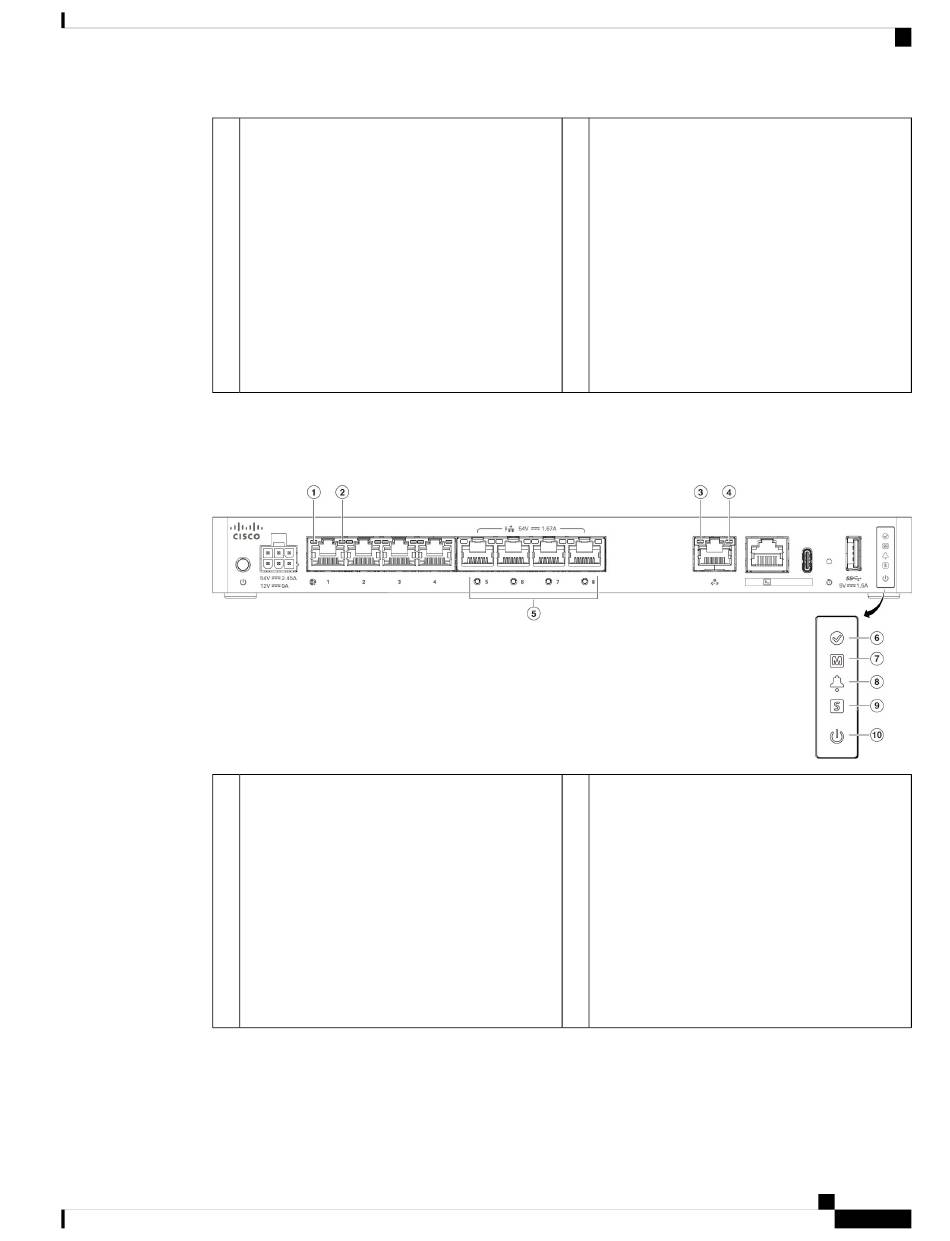

Illustration 10 : Voyants du panneau arrière du modèle Secure Firewall CSF-1210CP
1
Réseau
État des ports réseau :
État de la liaison (L) :
• Éteint : module d'alimentation éteint.
• Vert : module d'alimentation allumé.
• Vert clignotant : le système est en cours
d'arrêt normal.
• Orange : le système est sous tension,
ctrl-FPGA est en cours de mise à jour (ce
qui prend jusqu'à 3 minutes) ou
l'alimentation est défaillante.
• Éteint : aucune liaison, ou aucun port n'est
utilisé.
• Vert : liaison établie
• Vert clignotant : activité de la liaison.
Guide d'installation matérielle pour Cisco Secure Firewall CSF-1210CE, CSF-1210CP et CSF-1220CX
Voyants du panneau arrière
2
Réseau
État des ports réseau :
État de la vitesse de connexion (S) :
• Vert clignotant : un clignotement toutes les
trois secondes = 10 Mbit/s.
• Vert clignotant : deux clignotements rapides
= 100 Mbit/s.
• Vert clignotant : trois clignotements rapides
= 1 000 Mbit/s.
13
