Présentation
9
11
Voyants du panneau arrière
Ces voyants se trouvent sur le panneau arrière des modèles Secure Firewall CSF-1210CE, CSF-1210CP et
CSF-1220CX.
La figure suivante montre les voyants du panneau arrière du modèle Secure Firewall CSF-1210CE et décrit
leurs états.

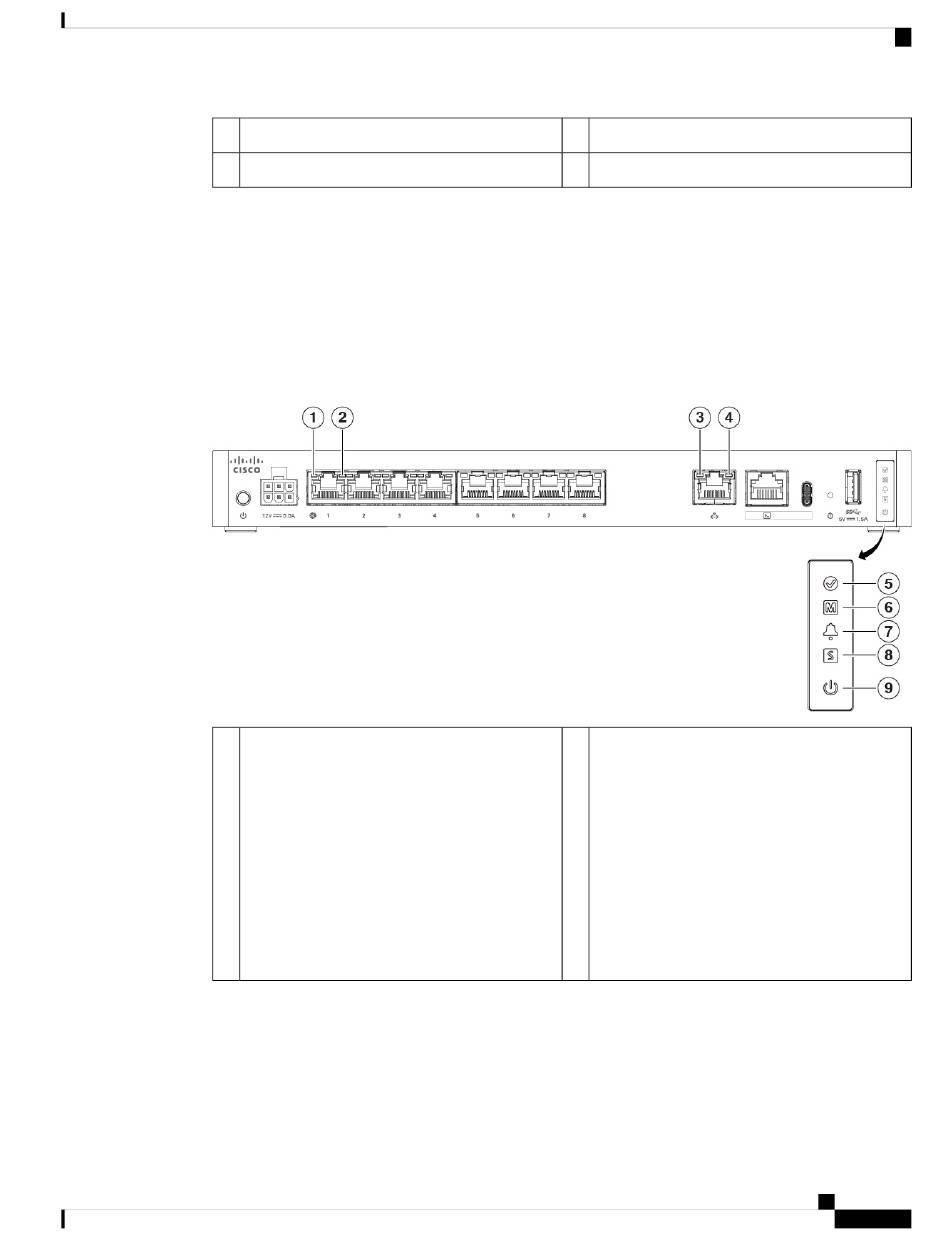

Illustration 9 : Voyants du panneau arrière du modèle Secure Firewall CSF-1210CE
1
Port USB de type C de la console série
Port USB de type A
Réseau
État des ports réseau :
État de la liaison (L) :
• Éteint : aucune liaison, ou aucun port n'est
utilisé.
• Vert : liaison établie
• Vert clignotant : activité de la liaison.
Guide d'installation matérielle pour Cisco Secure Firewall CSF-1210CE, CSF-1210CP et CSF-1220CX
Voyants du panneau arrière
10
Bouton Reset
12
DEL d'indication d'état
2
Réseau
État des ports réseau :
État de la vitesse de connexion (S) :
• Vert clignotant : un clignotement toutes les
trois secondes = 10 Mbit/s.
• Vert clignotant : deux clignotements rapides
= 100 Mbit/s.
• Vert clignotant : trois clignotements rapides
= 1 000 Mbit/s.
11
