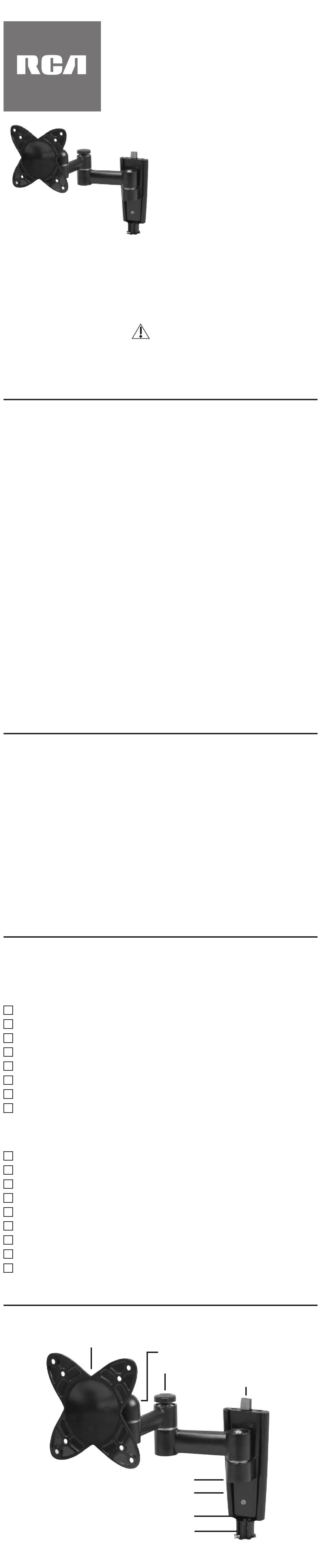

MAF40BKR
de tenter de fi xer le téléviseur en place, retirez toutes les pièces de
l'emballage et lisez attentivement les instructions d'installation.
AVERTISSEMENT : Toute utilisation de ce support avec un téléviseur d'un
poids supérieur à 40 lb (18 kg), ou dont la taille de l'écran est supérieure à
27 po, peut provoquer une défaillance du support et par conséquent des
dommages matériels et (ou) des blessures corporelles.
MISE EN GARDE :
Ce support mural est conçu pour supporter un poids maximal de
18 kg/40 lb. Son utilisation avec un poids supérieur au maximum
indiqué pourrait causer de l'instabilité et des blessures. Respectez
soigneusement les instructions d'installation et d'utilisation.
Mesures de précaution
Suivez ces précautions pour installer et la fi xer au téléviseur à écran plat en toute sécurité.
1.
Assurez-vous que la fi xation murale achetée convient à votre téléviseur. Vérifi ez
de nouveau les limites de dimensions et de poids.
2.
Rassemblez les outils nécessaires avant d'entreprendre l'installation. Vous
aurez besoin d'un tournevis Phillips à lame no 3, d'une perceuse électrique,
d'une mèche (incluse), d'un niveau (intégré au produit), d'un localisateur de
montants et d'un marteau (pour les installations sur brique et béton).
3.
Vous devez absolument fi xer la fi xation murale aux montants du mur. (Utilisez
un localisateur de montants.)
4.
Utilisez le matériel fourni pour la fi xation. Ce matériel garantit une installation
sûre et sécuritaire.
5.
Demandez à un électricien compétent de déplacer une prise de courant
au besoin.
6.
N'oubliez pas d'acheter des fi ls suffi samment longs pour raccorder le téléviseur
aux appareils audio et vidéo dans votre installation.
7.
Nous recommandons de faire appel aux services d'un installateur professionnel
si vous craignez de ne pouvoir installer la fi xation murale du téléviseur seul.
Conservez votre coupon de caisse pour obtenir les pièces et le service sous
garantie et comme preuve d'achat. Fixez-le ici et inscrivez le numéro de modèle.
No de modèle ___________________________________________________________
Date d'achat : ___________________________________________________________
Détaillant/adresse/téléphone ______________________________________________
Fiche technique
Modèle :
Description :
Dimensions de téléviseur : 13 à 27 po
Charge maximale :
Profi l min. :
Extension max. :
Inclinaison :
Pivotement :
Conforme VESA :
Niveau à bulle intégré / Système guide-cordon
Préparation pour l'installation
Avant d'entreprendre l'installation, assurez-vous d'avoir tous les outils nécessaires en
main. Les outils suivants sont nécessaires pour réaliser une installation appropriée :
Outils
Tournevis Phillips à lame n
Localisateur de montants
Perceuse électrique
Mèche (incluse)
Mèche à maçonnerie de 5/16 po (8 mm) pour béton/brique
Niveau (intégré au produit)
Clé Allen (incluse)
Marteau (pour installations sur béton)
Contenu de l'emballage
Assurez-vous que tout le matériel est inclus avec la fi xation.
(1) Mèche
(3) Vis à placoplâtre de 1 7/8 po
(3) Ancrages de béton
(2) Clé Allen
(4) Boulons M4 x 12 mm
(4) Boulons M4 x 30 mm
(4) Entretoises de 1/2 po
(1) Boulon de sécurité
(1) Outil pour vis Phillips
Schéma du produit
Plaque de fi xation du téléviseur
Position de boulon de sécurité
solutions écran plat
Support mural pour TV LCD
Manuel d'installation
Pour téléviseurs de 13 à 27 po
Capacité de charge maximale – 40 lb (18 kg)
MAF40BKR
Design en deux pièces surbaissé
Fixation murale pour téléviseur à écran plat universelle
RCA à bras d'extension pivotant
40 lb (18 kg)
2,7 po (6,9 cm)
9,6 po (24,4 cm)
+/- 0-15 °
180 °
100/100
o 3
Niveau à bulle intégré
Plaque de fi xation murale
Guide-cordon
Merci d'avoir choisi une fi xation
murale pour téléviseur à écran plat
universelle RCA. Cette fi xation est
compatible avec toutes les grandes
marques de téléviseurs à écran
plat de 13 à 27 po, de 40 lb (18
kg) et moins. Cette fi xation murale
comprend un dispositif d'inclinaison
de 0-15 degrés et de panoramique
et de pivotement de 180 degrés
qui facilite le visionnement. Avant
Bouton d'ajustement
Bras d'extension pivotant double
Bague de maintien
