8.5 Mélangeur DSP matrix
Le mélangeur DSP matrix est le cerveau du système PLENA matrix. L'appareil en soi ne
présente aucune commande externe. Pour commander cet appareil, vous avez besoin d'une
connexion au pupitre d'appel ou à la console murale, ou bien d'une connexion en ligne à
l'interface graphique pour PC.
Remarque!
i
Sans ces éléments, c'est-à-dire la console murale ou l'interface graphique pour PC ou iOS, il
n'est pas possible de commander les niveaux volume. Reportez-vous à la section Logiciel à
interface graphique pour PC, Page 17 pour installer l'interface graphique pour PC, au besoin.
1

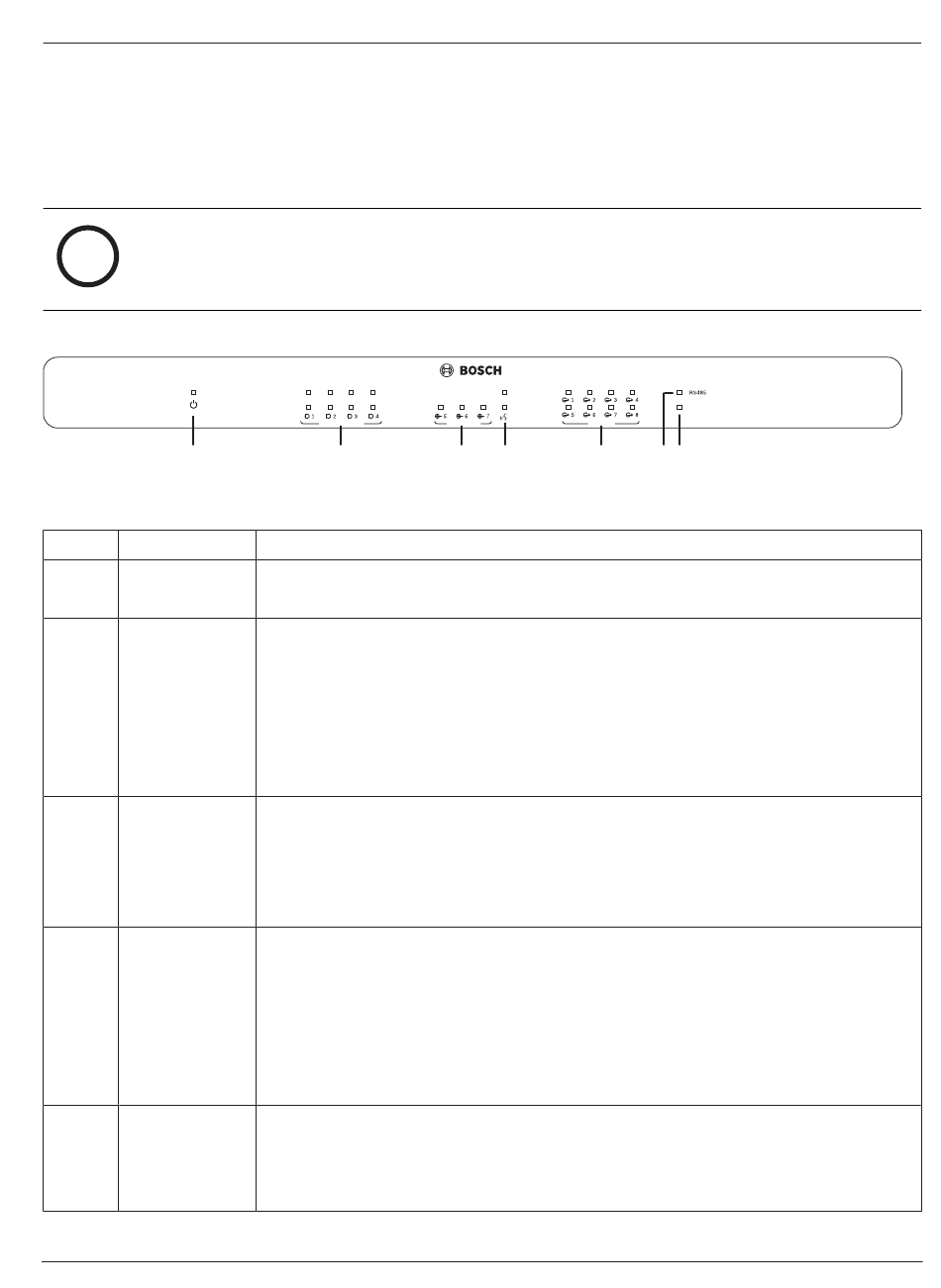

Consultez le tableau suivant pour prendre connaissance des indicateurs de la fonction en
cours d'utilisation.
Numéro Élément
1 Voyant de mise
sous tension
2 Voyant LED de
niveau micro/
ligne 1‑4
3 Voyant LED
d'entrée ligne
4 Voyant LED du
pupitre d'appel
+ voyant LED de
présence de
signal/niveau de
saturation
d'entrée
5 Voyant LED de
sortie 1-8
Bosch Security Systems B.V.
+48V
Signal/Clip
Mic/Line Inputs
2
Description
Clignote (vert) pendant la mise sous tension et l'initialisation. Le voyant reste allumé
(vert) dès que l'appareil/le système est prêt à être utilisé.
– 2 voyants LED bicolores par entrée microphone/ligne (4) avec les significations
suivantes :
– Voyant LED d'alimentation fantôme microphone +48 V : allumé (jaune),
quand une alimentation fantôme est fournie au microphone connecté.
– Voyant LED de présence de signal/niveau de saturation d'entrée : allumé,
quand le signal concerné est de -40 dB avant saturation (vert), -3 dB avant
saturation (orange), ou présente 0 dB en puissance (rouge = saturation).
– Voyant LED bicolore par entrée de source de musique d'ambiance (3) avec les
significations suivantes :
– Voyant LED de présence de signal/niveau de saturation d'entrée : allumé,
quand le signal concerné est de -40 dB avant saturation (vert), -3 dB avant
saturation (orange), ou présente 0 dB en puissance (rouge = saturation).
– 2 voyants LED bicolores sur l'entrée du pupitre d'appel avec les significations
suivantes :
– Voyant LED pour annonce active. Allumé (jaune), quand une annonce est en
cours de diffusion depuis un pupitre d'appel.
– Voyant LED de présence de signal/niveau de saturation d'entrée : allumé,
quand le signal concerné est de -40 dB avant saturation (vert), -3 dB avant
saturation (orange), ou présente 0 dB en puissance (rouge = saturation).
– Voyant LED bicolore par sortie de zone (8) avec les significations suivantes :
– Voyant LED de présence de signal/niveau de saturation d'entrée : allumé,
quand le signal concerné est de -40 dB avant saturation (vert), -3 dB avant
saturation (orange), ou présente 0 dB en puissance (rouge = saturation).
