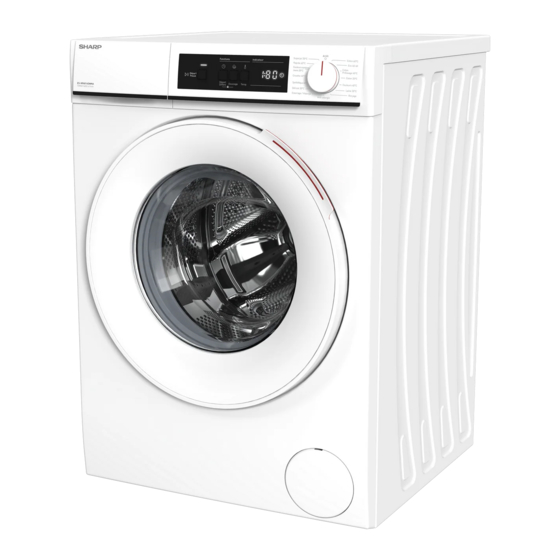

- Page 1 Home Appliances ES-NFA014DWNA-FR ES-NFA014DANA-FR Lave-Linge Manuel de l’utilisateur...
- Page 2 Nous vous remercions pour l’achat de ce produit. La présente notice d’utilisation contient des informations et des consignes de sécurité importantes concernant l’exploitation et l’entretien de votre appareil. Avant toute utilisation, veuillez prendre le temps de la lire et conservez-la pour pouvoir la consulter ultérieurement.
- Page 3 TABLE DES MATIÈRES 1. CONSIGNES DE SÉCURITÉ ................... .1 1.1 Consignes de sécurité générales ...................2 1.2 En cours de fonctionnement ..................7 1.3 Emballage et environnement ..................9 1.4 Informations relatives aux économies ................9 2. CARACTÉRISTIQUES TECHNIQUES ................11 2.1 Présentation générale ....................11 2.2 Caractéristiques techniques ..................
- Page 4 1. CONSIGNES DE SÉCURITÉ Tension de (V/Hz) (220-240) V~/ fonctionnement/Fréquence de fonctionnement Courant électrique total Pression d’eau (Mpa) Maximum : 1 MPa / 10 bar Minimum : 0,1 MPa / 1 bar Puissance totale (W) 2200 Capacité maximale de lavage (linge sec) (kg) •...
- Page 5 raccordement au robinet d’arrivée d’eau. Ne réutilisez pas un ancien tuyau d’alimentation. • Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien de l’appareil ne doivent pas être assurés par des enfants sans supervision. REMARQUE : Pour obtenir une copie électronique de ce manuel d’utilisation, veuillez nous contacter l’adresse suivante : «...
- Page 6 • Veuillez vous assurer que les vêtements placés dans votre machine à laver ne contiennent pas de clous, aiguilles, briquets et pièces de monnaie. • Pour votre premier lavage, il est recommandé de faire un lavage à vide : sélectionnez le programme 90˚...
- Page 7 N’ouvrez jamais le bac à produits lorsque la machine fonctionne. • En cas de panne, débranchez la machine du secteur et coupez l’alimentation en eau. N’essayez pas d’effectuer de réparations vous- même. Adressez-vous toujours à un service après-vente agréé. • Ne dépassez pas la charge maximale du programme de lavage que vous avez choisi.
- Page 8 1. Éteignez l’appareil. Débranchez l’appareil. 2. Pour vider les eaux usées, veuillez suivre les instructions du chapitre sur le nettoyage du filtre de pompe. 3. En cas d’urgent, tirez le mécanisme de déverrouillage situé dans la partie inférieure, avec l’aide d’un outil et ouvrez le hublot en même temps.
- Page 9 électrique. • Ne touchez pas à votre machine à laver si vos mains ou vos pieds sont mouillés . • Un cordon / une fiche d’alimentation endommagé peut provoquer un incendie ou un choc électrique. Lorsqu’il est endommagé, il doit être remplacé et uniquement par un personnel qualifié.
- Page 10 Risque d’incendie et d’explosion Risque de chute et de blessure • Ne montez pas sur votre machine à laver. • Assurez-vous que les tuyaux et les câbles ne présentent pas de risque de trébuchement. • Évitez de retourner votre machine à laver ou de la mettre sur le côté.
- Page 11 avant son installation, et la surface externe de celle-ci après l’ouverture de l’emballage. Veuillez ne pas utiliser la machine si elle semble endommagée ou si l’emballage a été ouvert. • L’installation de votre machine ne doit être effectuée que par un technicien agréé ou par une personne compétente.
- Page 12 dommages. • Ne jetez pas ce manuel d’utilisation, conservez-le pour le consulter en cas de besoin et remettez-le au propriétaire suivant, le cas échéant. REMARQUE : Les caractéristiques de la machine peuvent varier en fonction du modèle acheté. Seul le service agréé est autorisé à procéder au remplacement de la courroie d’entraînement.
- Page 13 consommée. Déclaration de conformité CE Nous déclarons que nos produits sont conformes aux directives, décisions et règlements européens applicables et aux exigences énumérées dans les normes citées en référence. Mise au rebut de votre appareil usagé Le symbole sur le produit ou sur son emballage indique que ce produit ne peut pas être traité...
- Page 14 2. CARACTÉRISTIQUES 9. Tuyau de vidange TECHNIQUES 10. Vis de bridage 2.2 Caractéristiques techniques Tension/ fréquence de (220-240) fonctionnement V~/50Hz (V/Hz) Courant maximal Maximum : 1 MPa / 10 bar Pression de l’eau (MPa / bar) Minimum : 0,1 MPa / 1 bar Puissance 2200 maximale (W)
- Page 15 3. INSTALLATION 3.2 Réglage des pieds 3.1 Retrait des vis de bridage 1. Ne pas installer la machine sur une surface (telle qu’un tapis) susceptible d’empêcher la ventilation à la base. • Pour un fonctionnement silencieux et sans vibrations, installer la machine sur une surface plane et horizontale.
- Page 16 • Votre lave-linge nécessite une 3.4 Raccordement du tuyau d’arrivée d’eau alimentation secteur de 220-240 V, 50 Hz. • Le cordon d’alimentation de votre lave- linge est équipé d’une fiche de terre. 3/4 " Cette fiche doit toujours être branchée sur une prise de 10 ampères reliée à...
- Page 17 à la vanne d’arrivée d’eau rouge (si • Installer le tuyau de vidange à une disponible). hauteur maximale de 100 cm du sol. • Resserrer les raccords manuellement. 4. PRÉSENTATION DU En cas de doute, consulter un plombier qualifié. BANDEAU DE COMMANDES •...
- Page 18 4.1 Tiroir à produits lessiviels 4.2 Compartiments Compartiment à lessive, cycle de lavage principal : Ce compartiment est destiné aux lessives liquides ou en poudre ou au produit anticalcaire. La réglette graduée (en option) pour lessive liquide est livrée à l’intérieur de la machine.(*) Compartiment à...
- Page 19 5. UTILISATION DE LA MACHINE 4.3 Sélecteur de programme 5.1 Préparation du linge • Pour sélectionner un programme, tourner le sélecteur de programme dans le sens horaire ou antihoraire jusqu’à ce que le repère pointe vers le programme souhaité. • Veiller à...
- Page 20 crochets et les boutons. 5.2 Insertion du linge dans la machine 5. Retirer les crochets métalliques ou en plastique des rideaux ou les placer dans un filet ou un sac de lavage. 6. Retourner les textiles tels que les pantalons, les chemisiers, les t-shirts et les sweat-shirts.
- Page 21 5.3 Ajout de lessive dans la machine 5.4 Utilisation de la machine La quantité de lessive utilisée dans la machine dépendra des facteurs suivants : • Ne pas sélectionner de prélavage si le linge n’est que très légèrement souillé. Verser une juste quantité de lessive (selon les consignes du fabricant) dans le compartiment II du tiroir à...
- Page 22 5.7 Fonctions supplémentaires s’affiche à nouveau. 1. Sélection de la température Utiliser la touche de réglage de la 3. Départ différé(*) température de l’eau de lavage pour modifier la température prédéfinie d’un programme. Touche de fonction auxiliaire 3 Départ différé Vous pouvez utiliser cette fonction auxiliaire pour retarder le début du cycle de lavage de 1 à...
- Page 23 lavage que vous avez sélectionné. fonction nécessite d’ajouter de la lessive dans le compartiment prélavage du tiroir à produits lessiviels. 4. Anti-allergène (*) Pour sélectionner cette fonction, appuyer sur la touche Prélavage jusqu’à ce que le symbole s’affiche. 7. Rinçage supplémentaire(*) Touche de fonction auxiliaire 3 Anti-allergène Cette fonction permet d’ajouter un cycle de rinçage supplémentaire.Toutes...
- Page 24 sélectionné.Le programme sélectionné électronique clignote. sera ainsi plus court et consommera 5.8 Sécurité enfant moins d’eau et moins d’électricité.Lorsque la machine détecte une demi-charge, le La fonction Sécurité Enfant permet de symbole s’affiche automatiquement. verrouiller les boutons de manière à ce que le cycle de lavage sélectionné...
- Page 25 4. La machine initie alors l’opération de vidange nécessaire et annule définitivement le programme. 5. Il est ensuite possible de sélectionner et de lancer un nouveau programme. 5.10 Fin de programme La machine s’arrête automatiquement lorsque le programme sélectionné est terminé.
- Page 26 6. TABLEAU DES ROGRAMMES Programme Type de linge/descriptions Textiles très souillés en coton ou en lin.(Sous- *60-90-80- COTON 10,0 vêtements, draps, nappes, serviettes [5,0 kg 70-40 maximum], literie, etc.) Textiles souillés en coton ou en lin.(Sous- Éco 40-60 *40 - 60 10,0 vêtements, draps, nappes, serviettes [5,0 kg maximum], literie, etc.)
- Page 27 REMARQUE :LA DURÉE DES PROGRAMMES PEUT VARIER EN FONCTION DE LA QUANTITÉ DE LINGE, DE LA QUALITÉ DE L’EAU, DE LA TEMPÉRATURE AMBIANTE ET DES FONCTIONS SUPPLÉMENTAIRES SÉLECTIONNÉES. (*) La température de l’eau de lavage du programme est la température d’usine par défaut. (**) Si votre machine dispose de la fonction auxiliaire de lavage rapide, vous pouvez activer l’option de lavage rapide sur l’écran et charger la machine avec 2 kg ou moins de linge pour le laver en 30 minutes.
- Page 28 • Les programmes les plus efficaces en termes de consommation d’énergie sont généralement ceux qui fonctionnent à des températures plus basses et sur une plus longue durée. • Le respect de la capacité indiquée par le fabricant pour chaque programme lors du chargement du lave-linge contribuera aux économies d’énergie et d’eau.
- Page 29 6.1 Information importante • Utilisez uniquement des détergents, des assouplissants et autres additifs adaptés aux machines à laver automatiques. Si une quantité excessive de mousse est détectée en raison de l’utilisation d’une trop grande quantité de lessive, le système d’absorption automatique de la mousse sera activé. •...
- Page 30 7. ENTRETIEN ET 7.2 Filtres d’arrivée d’eau Les filtres d’arrivée d’eau préviennent NETTOYAGE la pénétration d’impuretés et d’objets étrangers dans la machine.Il est conseillé de nettoyer ces filtres lorsque, malgré une 7.1 Avertissement alimentation en eau performante et bien que le robinet soit ouvert, le débit d’eau de la machine ne semble plus suffisant.Nous recommandons de nettoyer ces filtres tous les 2 mois.
- Page 31 7.3 Filtre de la pompe de vidange 3. Éliminer tout objet étranger éventuellement présent dans le filtre à l’aide d’une brosse souple. 4. Après le nettoyage, monter à nouveau le filtre en l’insérant, puis en le tournant dans le sens horaire. 5.
- Page 32 8. CARROSSERIE / TAMBOUR • Avec une brosse souple et de l’eau, 1. Carrosserie procéder au nettoyage du bac. Utiliser un agent de nettoyage non abrasif • Si le logement du tiroir à produits ou de l’eau savonneuse pour nettoyer lessiviels présente des résidus, éliminer l’enveloppe externe de la machine.Sécher à...
- Page 33 9. DÉPANNAGE Toute réparation de la machine doit être effectuée par un service après-vente agréé. Si votre machine nécessite une réparation et que vous ne parvenez pas à résoudre le problème avec les informations fournies ci-dessous, il conviendra alors de : •...
- Page 34 DÉFAUT CAUSE POSSIBLE DÉPANNAGE Le linge est trop souillé pour le Utiliser le tableau des programmes pour choisir le programme sélectionné. programme le mieux adapté. Le résultat du cycle La quantité de lessive est Utiliser la quantité de lessive indiquée sur de lavage n’est pas insuffisante.
- Page 35 10. MESSAGES D’ERREUR ET MESURES À PRENDRE Le lave-linge est équipé d’un système d’autodiagnostic indiquant le code erreur par le biais des voyants de cycle de lavage. Les codes erreurs les plus courants sont listés dans le tableau ci-dessous. CODE DE DÉFAUT DÉFAUT POSSIBLE MESURE À...
- Page 36 ..................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Page 37 ..................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Page 38 ..................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Page 39 La durée minimale de fourniture de pièces de rechange pour les lave-linges ménagers est de 10 ans. www.sharphomeappliances.com...
- Page 40 Service & Support Visitez notre site Internet sharphomeappliances.com...
