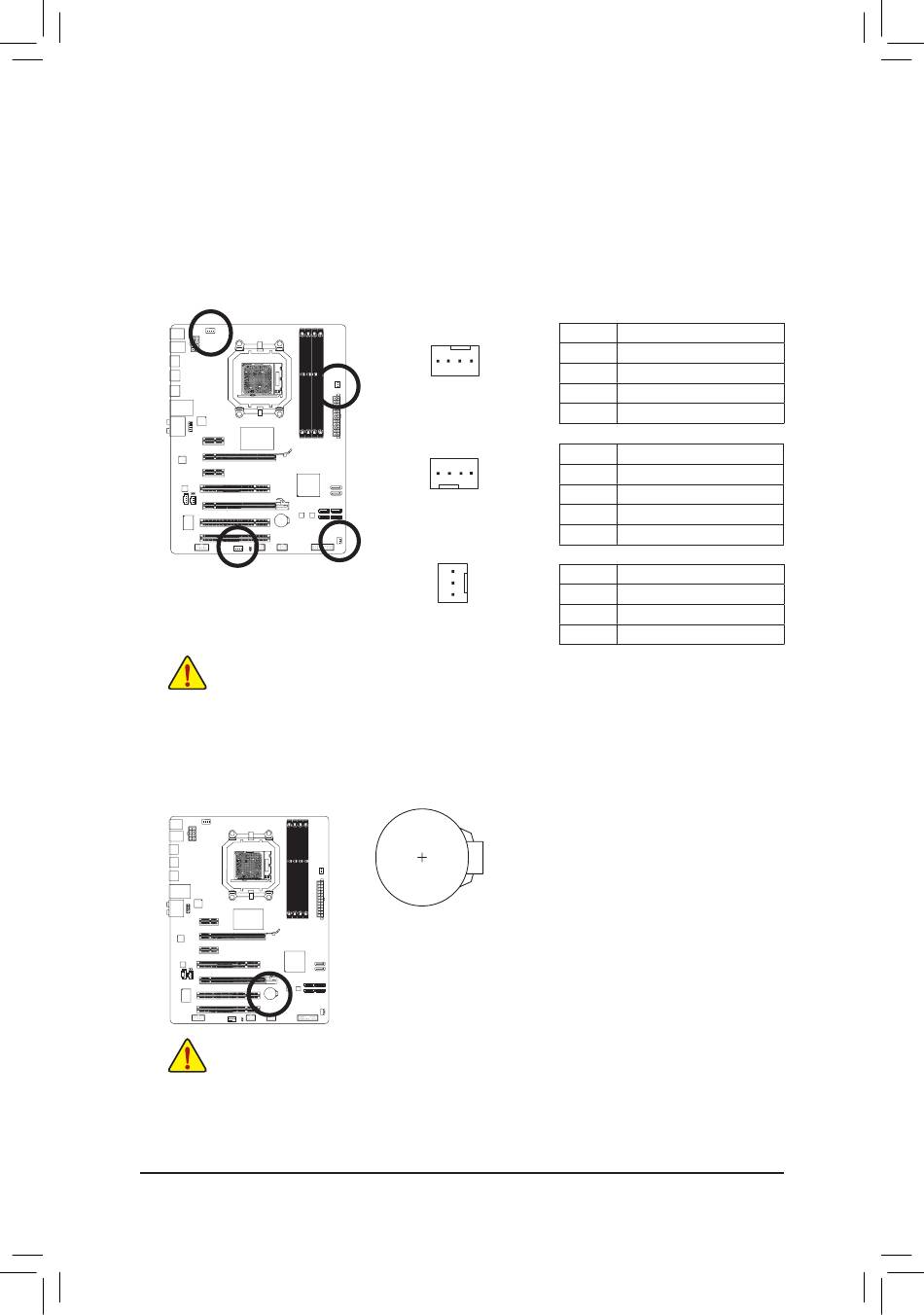

3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN (En-têtes de Ventilateurs)
Cette carte mère dispose d'un connecteur pour ventilateur CPU à 4 broches (CPU_FAN), de connecteurs
pour ventilateur système à 4 broches (SYS_FAN1) et à 3 broches (SYS_FAN2), et d'un connecteur pour
ventilateur d'alimentation à 3 broches (PWR_FAN). La plupart des connecteurs des ventilateurs possèdent une
conception d'insertion à sécurité intégrée. Lors de la connection d'un câble de ventilateur, assurez-vous de
le connecter dans l'orientation correcte (le fil noir du connecteur est le fil de mise à la masse). La carte mère
prend en charge la commande de vitesse du ventilateur du processeur, ce qui nécessite d'utiliser un ventilateur
du processeur avec une conception à commande de vitesse du ventilateur. Pour une dissipation de chaleur
optimale, il est conseillé d'installer un ventilateur système à l'intérieur du châssis.
Veillez à connecter les câbles de ventilateur aux connecteurs de ventilateurs pour éviter à votre processeur
•
et au système de surchauffer. Une surchauffe risque d'endommager le processeur ou le système peut
tomber en panne.
Ces connecteurs de ventilateur ne sont pas des blocs de cavaliers de configuration. Ne placez pas de
•
couvercle de cavalier sur les en-têtes.
6) BAT (Batterie)
La batterie apporte du courant pour conserver les valeurs (comme les configurations BIOS, les informations de
date et d'heure) dans le CMOS quand l'ordinateur est éteint. Remplacez la batterie quand sa tension chute à
un niveau faible ou quand les valeurs du CMOS peuvent ne pas être fidèles ou avoir été perdues.
Eteignez toujours votre ordinateur et débranchez le câble d'alimentation avant de remplacer la batterie.
•
Remplacez la batterie par une batterie équivalente. Danger d'explosion si la batterie n'est pas
•
correctement remplacée.
Contactez le lieu d'achat ou le revendeur local si vous ne pouvez pas remplacer la batterie par vous-même
•
ou si vous n'êtes pas certain(e) du modèle de batterie.
Quand vous installez la batterie, notez l'orientation du côté positif (+) et du côté négatif (-) de la batterie (le
•
côté positif devrait être tourné vers le haut).
Les batteries usagées doivent être manipulées en fonction des réglementations locales.
•
1
CPU_FAN
1
SYS_FAN1
1
SYS_FAN2/PWR_FAN
Vous pouvez effacer les valeurs CMOS en retirant la batterie:
1. Eteignez l'ordinateur et débranchez le câble d'alimentation.
2. Sortez délicatement la batterie du support de batterie et mettez-la de côté
pendant une minute. (Sinon vous pouvez utiliser un objet métallique comme
un tournevis pour toucher les bornes positive et négative dans le support de
la batterie et les court-circuiter pendant cinq secondes)
3. Replacez la batterie.
4. Branchez la fiche d'alimentation et redémarrez l'ordinateur.
- 23 -
CPU_FAN:
Broche N. Définition
1 MASSE
2 +12V / Commande de vitesse
3 Capteur
4 Commande de vitesse
SYS_FAN1:
Broche N. Définition
1 MASSE
2 +12V / Commande de vitesse
3 Capteur
4 Réservé
SYS_FAN2/PWR_FAN:
Broche N. Définition
1 MASSE
2 +12V
3 Capteur
Installation matérielle
