INTRUCTIONS
D'INSTALLATION
Concessionnaire Honda : remettre un exemplaire de ces instructions au client.

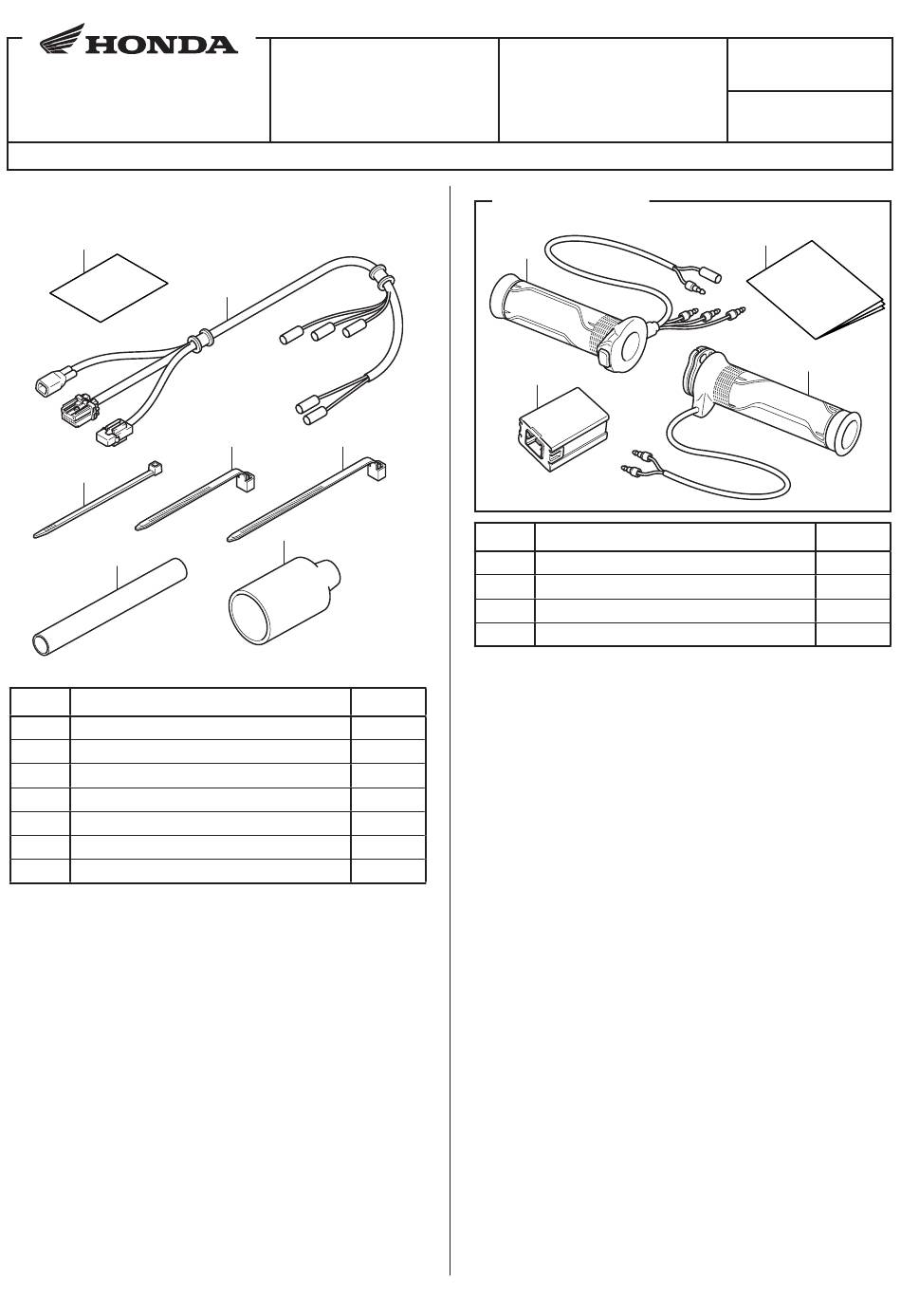

LISTE DES PIECES
(1)
(5)
(7)
N°
Description
(1)
Infos URL
(2)
Faisceau de poignée chauffante
(3)
Serre-fil métallique (court)
(4)
Serre-fils (long)
(5)
Serre-fils (étroit)
(6)
Soufflet de faisceau
(7)
Tube
© 2017 Honda Motor Co., Ltd. - Tous droits réservés.
Accessoire
FIXATION DES POIGNEES
CHAUFFANTES
Référence 08T70-MJE-D00
(2)
(3)
(4)
(6)
Qté
1
1
1
7
4
1
1
Application
CBR650F/FA
POIGNEE CHAUFFANTE
Vendue séparément
(2)
(3)
N°
(1)
Poignée chauffante droite
(2)
Poignée chauffante gauche
(3)
Contrôleur
(4)
Manuel du propriétaire
OUTILS ET FOURNITURES NECESSAIRES
Pince
Ciseaux
Règle graduée
Marqueur
Ruban isolant
Honda Bond A
Graisse
Frein filet
Alcool isopropylique
Chiffon d'atelier
INFORMATIONS SUR LES COUPLES
Reportez-vous au manuel d'entretien pour les valeurs
de couple des pièces retirées.
1 sur 12
