NOTICE D'INSTRUCTIONS
3.2
Utilisation conforme
3.3
Éléments de commande et d'affichage
fr
3.4
Interface de communication IO-Link
64
N O T I C E D ' I N S T R U C T I O N S | WTB4F
Le WTB4F est un détecteur à réflexion directe optoélectronique avec une élimination
d'arrière-plan (appelé capteur ou produit dans ce document) et est utilisé pour la détec‐
tion optique sans contact d'objets, d'animaux et de personnes. Toute autre utilisation
ou modification du produit annule la garantie de SICK AG.
Détecteur à réflexion directe avec élimination d'arrière-plan

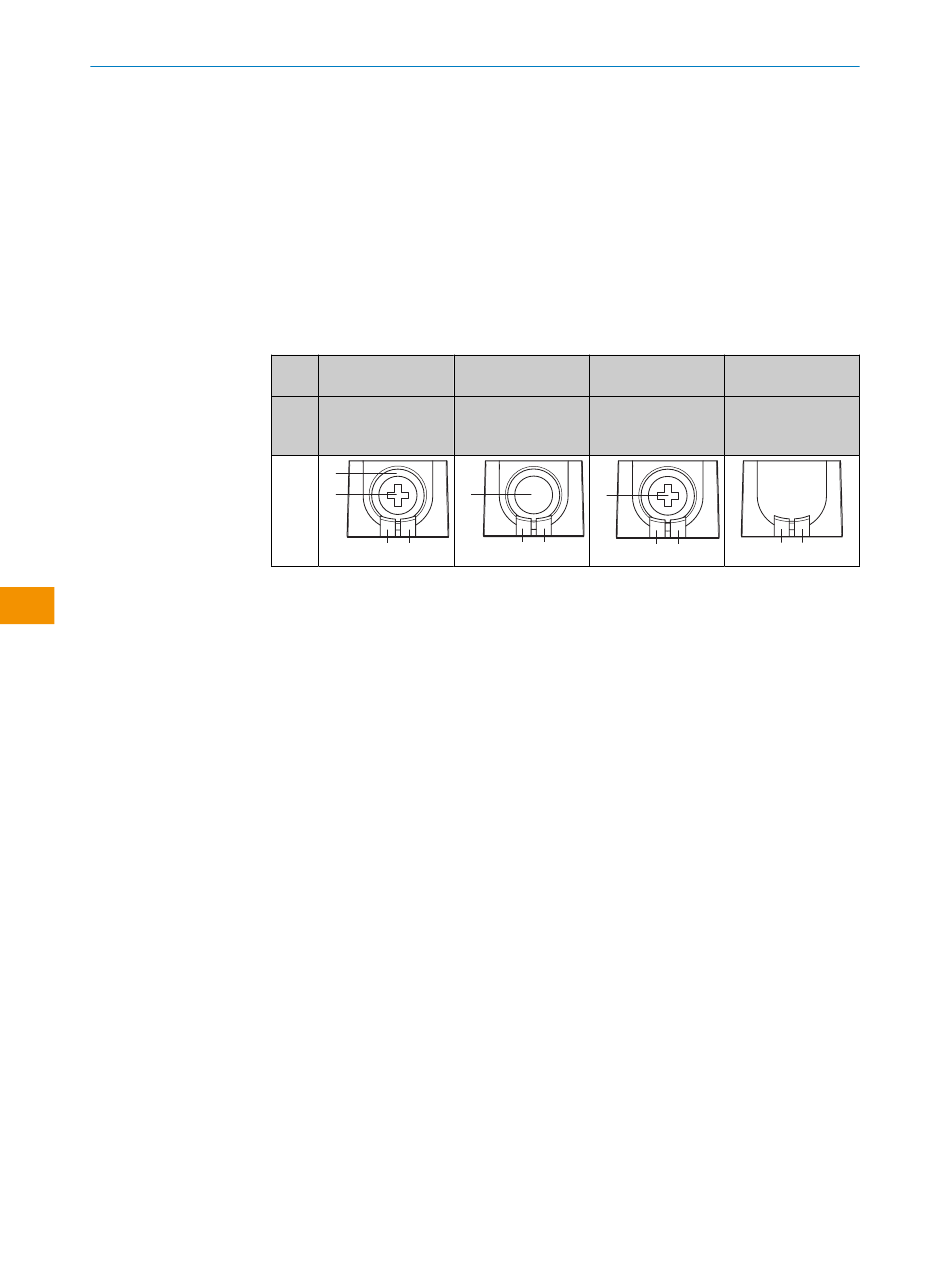

Tableau 1: Éléments de commande et d'affichage
WTB4
xxxxxx20
Fx-
Bouton poussoir
rotatif
1
2
4
3
BluePilot bleu : indication de la distance de commutation
1
Bouton poussoir rotatif / Potentiomètre / Bouton de Teach: réglage de la distance de
2
commutation
LED jaune : état réception de lumière
3
LED verte : tension d'alimentation active
4
Le produit dispose de l'interface de communication IO-Link.
La communication IO-Link est un système de communication IO-Link Master-Device.
Le produit peut être utilisé en mode E/S standard (SIO) ou en mode IO-Link (IOL).
Toutes les fonctions d'automatisation et autres réglages des paramètres sont effectifs
en mode IO-Link et en mode E/S standard.
Les fonctions suivantes sont prises en charge via l'interface de communication stan‐
dard IO-Link :
•
Réglages flexibles du capteur
•
Transmission numérique des signaux des capteurs vers le IO-Link Master
•
Visualisation et paramétrage du capteur
•
Diagnostic/Condition Monitoring
•
Identification de l'appareil
•
Remplacement aisé des appareils
•
Événements
Vous trouverez une description détaillée des fonctions réglables et des index correspon‐
dants dans l'information technique « Description IO-Link » :
capteurs photoélectriques, SICK Smart
xxxxxx30
xxxxxx10
Bouton d'apprentis‐
Potentiomètre
sage
2
2
4
3
Sensors/IO-Link.
xxxxxxA0
Réglage prédéfini -
Sans possibilité de
réglage
4
3
4
3
Informations techniques :
8025299.1N1Y/2024-03-11 | SICK
Sujet à modification sans préavis
