Vérifier que la section de la prise d'alimentation est adaptée à la consommation qu'elle devra
supporter. La prise de courant doit être de type Schuko, le cordon d'alimentation et plus précisément
la fiche équipant votre placard réfrigéré étant elle aussi, de ce type (également appelée de type F ou
de type CEE 7/4'') avec des bornes de 4,8 mm et une prise de terre.
Pour votre sécurité, il est interdit de brancher une rallonge au niveau du cordon d'alimentation.
N'introduire aucun objet dans les grilles de protection des ventilateurs ni dans la zone du système
frigorifique en général. Le lieu où l'on souhaite installer le meuble doit être parfaitement nivelé.
Sur les placards réfrigérés à poisson, le tuyau d'évacuation doit être raccordé au système général du
tout à l'égout. Ce raccordement doit être effectué conformément aux normes en vigueur.
Au moment de la mise en marche, s'assurer qu'il ne se trouve aucune source de chaleur à proximité.
Pour un parfait fonctionnement des éléments composant le système frigorifique, il est très important
que les arrivées d'air, tant du ventilateur situé à l'intérieur du placard réfrigéré que du condensateur,
soient parfaitement dégagées. Ne pas exposer le module réfrigéré aux intempéries. Nous vous
proposons ci-après un tableau reprenant les différentes consommations de nos placards réfrigérés
afin de vous aider à choisir la protection la mieux adaptée à vos besoins.

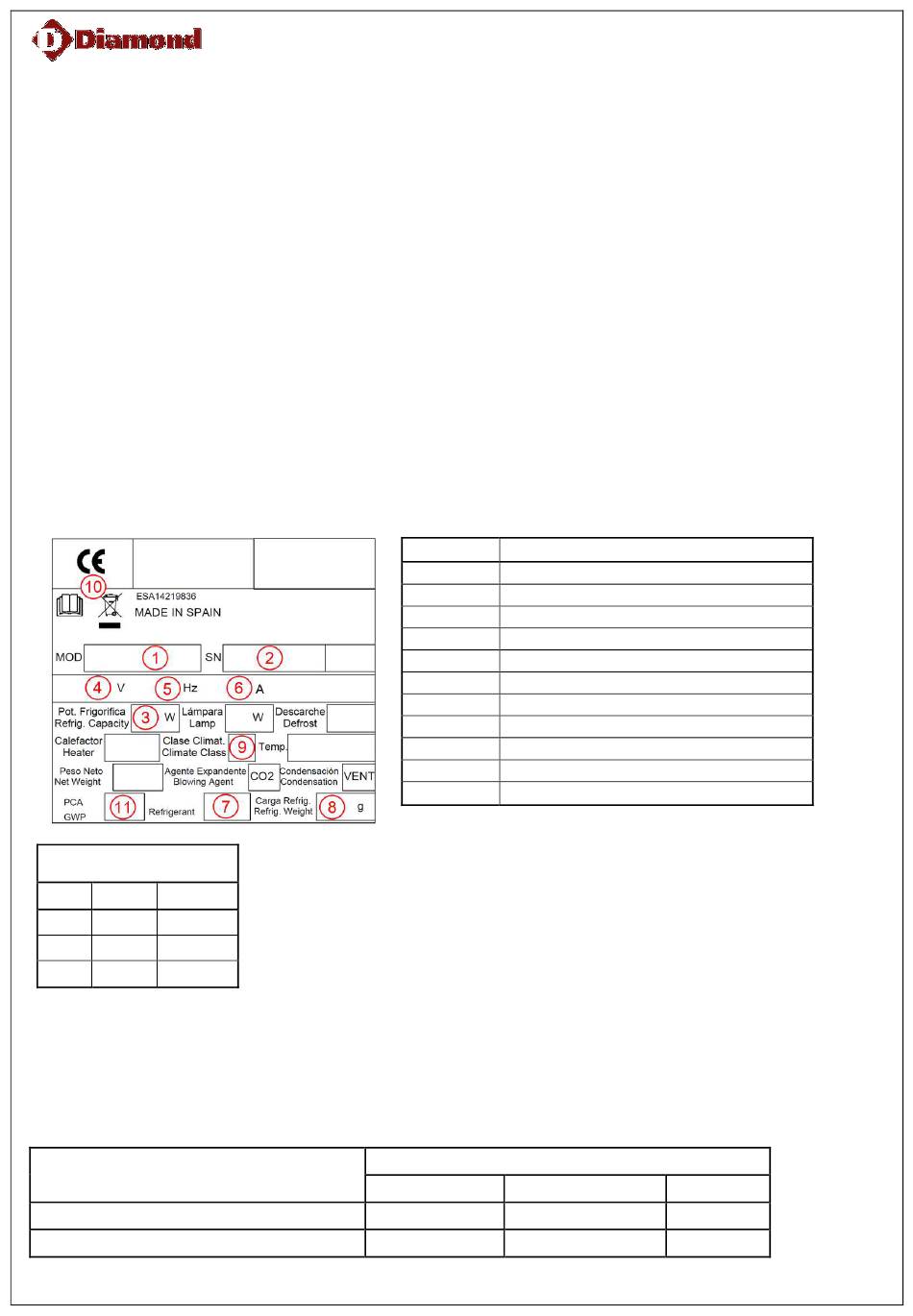

PLAQUE DE CARACTÉRISTIQUES
1.3
Brève explication de la plaque de caractéristiques apposée sur votre placard réfrigéré.
PLAQUE DE CARACTÉRISTIQUES (Remarque: Cette plaque n'est présentée qu'à titre d'exemple)
**
CC
T (ºc)
HR (%)
3
25
60
4
30
55
5
40
40
MESURES EXTÉRIEURES GÉNÉRALES DE TOUS LES PLACARDS ET EMPLACEMENT DU
CONDUIT D'ÉVACUATION D'URGENCE EN mm.
MODÈLE
ID70/R6 ; IE70/R9 ; ID70/R6G ; IE70/R9G
ID140/R9 ; IE140/R9 ; ID140/R9G ; IE140/R9G
NUMÉRO
DESCRIPTION
1
MODÈLE
2
Nº DE SÉRIE
3
PUISSANCE FRIGORIFIQUE EN WATTS
4
TENSION DE SERVICE
5
FRÉQUENCE
6
INTENSITÉ DE COURANT
7
TYPE DE GAZ RÉFRIGÉRANT
8
GAZ RÉFRIGÉRANT EN GRAMMES
9**
CLASSE CLIMATIQUE (N=4) (T=5)
10
NORMATIVE
11
PCA
DIMENSIONS
LONGUEUR
PROFONDEUR
693
1385
HAUTEUR
856
2145
856
2145
10
