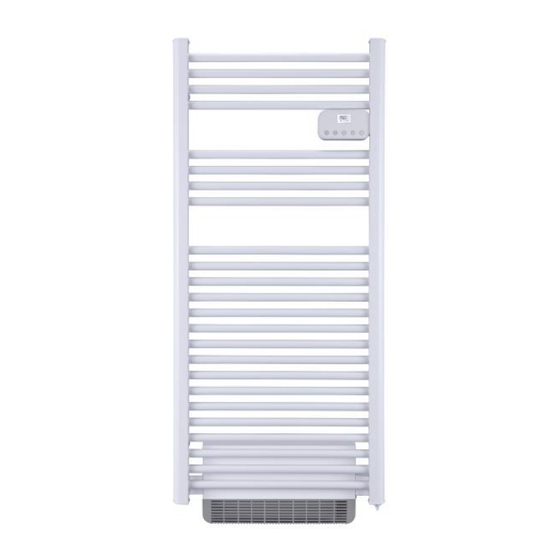

SÈCHE SERVIETTES

LYRIA

avec soufflerie

Modèle :

HMJ15-23A (1500W) / HMJ17-23A (1750W)

REFERENCE :

941205 (1500W) / 941275 (1750W)

Manuel d'Instruction d'origine

Lisez attentivement le présent manuel avant toute utilisation de votre

appareil.

Conservez ce manuel pour toute consultation ultérieure

Rev.0_02 05 24

Page 1

Sommaire des Matières pour Drexon LYRIA

Page 1 SÈCHE SERVIETTES LYRIA avec soufflerie Modèle : HMJ15-23A (1500W) / HMJ17-23A (1750W) REFERENCE : 941205 (1500W) / 941275 (1750W) Manuel d’Instruction d'origine Lisez attentivement le présent manuel avant toute utilisation de votre appareil. Conservez ce manuel pour toute consultation ultérieure Rev.0_02 05 24...
Page 2 DESCRIPTION DES SYMBOLES : L’utilisation de symboles dans ce manuel a pour but d’attirer l’attention sur les risques possibles. Les symboles de sécurité et les explications qui les accompagnent doivent être parfaitement compris. Les avertissements en eux-mêmes ne suppriment pas les risques et ne peuvent se substituer aux mesures correctes de préventions des accidents.
Page 3 Symbole de classe II : Ce symbole indique que votre appareil dispose d’une double isolation. Il ne doit pas être relié à une prise de terre. MISE EN GARDE : Pour éviter une surchauffe, ne pas couvrir la soufflerie de cet appareil de chauffage.
Page 4 données dans le présent manuel. INSTRUCTIONS GENERALES DE SÉCURITÉ 1. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à...
Page 5 2. Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue. 3. Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l'appareil en marche ou à l'arrêt, à...
Page 6 en présence d'enfants et de personnes vulnérables. 5. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger. 6. L’appareil de chauffage ne doit pas être placé juste en dessous d’une prise de courant.
Page 7 mettre l’appareil en marche pour la première fois. Conservez le mode d’emploi ainsi que le bon de garantie, votre ticket de caisse et si possible, le carton avec l’emballage se trouvant à l’intérieur. 10. N’utilisez cet appareil que pour un usage privé et pour les tâches auxquelles il est destiné.
Page 8 Ne réparez pas l’appareil vous-même. Contactez un technicien qualifié. N’utilisez que les accessoires d’origine. Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrène) à leur portée. 15. Respectez les « Instructions de sécurité spécifiques à...
Page 9 par le fabricant, cela peut présenter un danger pour l’utilisateur et risque d’endommager l’appareil.  Assurez-vous toujours que l'appareil est solidement fixé au mur. AVERTISSEMENT : Cet appareil doit être utilisé uniquement comme appareil fixe. Il doit être fixé verticalement et solidement sur un mur vertical. Toute autre position...
Page 10 C 15-100 avant toute installation. Attention : votre appareil de chauffage doit être installé de façon telle que les interrupteurs et autres dispositifs de commande ne puissent pas être touchés par une personne qui se trouve dans la baignoire ou la douche.
Page 11 chaleur. • N’utilisez pas ce sèche-serviettes à proximité d’essence, de peinture ou de tout autre liquide inflammable. • ATTENTION : Afin d'éviter tout danger dû au réarmement intempestif du coupe-circuit thermique, cet appareil ne doit pas être alimenté par l'intermédiaire d'un interrupteur externe, comme une minuterie, ou être connecté...
Page 12 prise de courant. DETERMINER L’EMPLACEMENT ADEQUAT : Cet appareil doit être raccordé à l’alimentation par l’intermédiaire d’une boite de raccordement classe II – IP 24 conformément aux règles de la norme NF C 15-100. Faites appel à un électricien qualifié. - Important ! Assurez vous qu’il n’y pas de câblage électrique ou toute autre installation (par exemple conduite d’eau) à...
Page 13 2. Fixez la partie extérieure des supports muraux à 1. Choisissez un un mur solide et plat en utilisant des vis et des emplacement approprié pour le chevilles appropriées selon les dimensions sèche-serviettes. indiquées sur le schéma d’installation ci-dessus. 3. Desserrez les vis 4.
Page 14 5. Fixez les deux butées basses sur la face arrière de la soufflerie à l’aides des vis fournies (3 vis par butée). IMPORTANT : Le sèche serviettes ne doit pas être installé sans les butées basses. Si les butées basses ne sont pas installées, le bloc soufflerie sera plaquée au mur et la ventilation correcte ne sera pas possible : RISQUE DE SURCHAUFFE ET D’INCENDIE.
Page 15 5. Présentez l’appareil et insérez les parties intérieures des supports muraux dans les parties extérieures préalablement fixé au mur . Utilisez les vis fournies avec les supports pour maintenir l’appareil sur les supports extérieurs. La distance entre le mur et l’appareil peut être réglée de 120 mm à...
Page 16 raccordé à l'appareil). Lorsque vous installez l’appareil, assurez-vous l'alimentation soit bien disjonctée. - La connexion électrique est réalisée avec un câble souple (2X1.0 mm² ou 2X0.75 mm² selon modèle, de la série H05 VV-F) - Connectez l’appareil au réseau électrique par l’intermédiaire d’un boîtier de raccordement comportant une protection IP24 minimum : fil brun (phase), fil bleu ou gris (Neutre), fil noir (fil pilote).
Page 17 Fonctions des icônes sur l’écran LCD : Symbole Fonction Mode Veille (l’appareil ne fonctionne pas mais est sous tension) Mode Antigel (l’appareil maintient une température de 7°C) Mode Confort (réglez la température souhaitée) Mode ECO (ECO maintient la température 3,5 °C plus basse que la température du mode Confort.
Page 18 Mode fil pilote Soufflerie Utilisation IMPORTANT : pour chaque réglage un temps de prise en compte par l’appareil de quelques secondes est nécessaire. 1. Allumez votre appareil pour démarrer votre appareil. L’appareil Appuyez sur fonctionnera en mode confort à 19°C. 2.
Page 19 Appuyez sur les boutons pour sélectionner le jour actuel. Par exemple, nous sommes mercredi. Vous devez alors sélectionner « 3 ». Une fois que vous avez sélectionné le jour, appuyez sur pour confirmer et entrer dans la sélection d’heure. pour sélectionner l’heure Appuyez sur les boutons actuelle.
Page 20 Appui long 3. Sélectionnez différents modes de fonctionnement Appuyez brièvement sur pour basculer entre les différents modes de fonctionnement. Vous pouvez sélectionner le mode Confort, ECO, Antigel, détection d’ouverture de fenêtre, mode de départ, programme (P) et mode de fil pilote (FP). Le mode de fonctionnement correspondant s’affichera sur l’écran.
Page 21 Appui court Remarque : l’exemple ci-dessus montre un mode de détection d’ouverture de fenêtre sélectionné avec une détection de fenêtre ouverte = passage automatique en mode antigel. 4. Réglage de la température Appuyez brièvement sur pour choisir le mode confort. Appuyez sur les boutons pour sélectionner la température de votre mode confort.
Page 22 5. Détection d’ouverture de fenêtre Lorsque vous sélectionnez le mode de détection d’ouverture de fenêtre, l’appareil entrera en mode confort par défaut et détectera si la fenêtre est ouverte ou pas. Si l’appareil détecte que la fenêtre est ouverte, l’appareil entrera automatiquement en mode antigel.
Page 23 6. Verrouillage du clavier Appuyer longuement sur les boutons en même temps pendant 3 secondes pour activer le verrouillage du clavier. Le s’affichera sur l’écran et les boutons du clavier logo seront verrouillés, sauf le bouton de veille. Lorsque le verrouillage du clavier est activé, appuyer de nouveau longuement sur les boutons en même temps pendant 3 secondes pour le désactiver.
Page 24 La fonction de verrouillage du clavier sera automatiquement désactivée dans les circonstances suivantes : 1) L’appareil est éteint en appuyant sur le bouton de veille 2) L’appareil subit une coupure de courant. Vous devez réactiver cette fonction en appuyant sur pendant 3 secondes.
Page 25 choisir d’autres modes ou appuyer sur Veille pour désactiver le mode d’absence. Étapes à suivre 8. Mode BOOST （RÉGLAGE DE LA MARCHE FORCÉE） Lorsque le radiateur sèche-serviettes fonctionne en mode BOOST, l’appareil fonctionnera au maximum de sa puissance pendant un temps programmable jusqu’à 2 heures ; la température ne peut pas être changée : elle est fixe et forcée automatiquement à...
Page 26 Appuyez sur pour valider. Remarques : Appuyez sur la touche M ou Appuyez 3 secondes sur la touche pour arrêter le mode Boost. Lorsque le mode Boost est arrêté en appuyant sur M , l’appareil peut à nouveau être redémarré en mode Boost après un délai d’arrêt de 30 s.
Page 27 9. Programmation Vous pouvez définir le mode de fonctionnement selon vos préférences pour 1 à 7 jours. Il existe 7 programmes prédéfinis P1 à P7. Les programmes prédéfinis peuvent être modifiés. 1. Réglage par défaut des programmes prédéfinis Programmes Réglage du mode de fonctionnement Rev.0_02 05 24 Page 27...
Page 28 2. Activez la programmation Appuyez sur (une ou plusieurs fois) pour sélectionner le mode . Le logo clignote. s’affiche à Appuyez sur pour confirmer. Le logo l’écran. L’appareil fonctionnera sous le programme réglé. Le programme par défaut est le suivant : du lundi au vendredi, le programme P1 est activé...
Page 29 3. Modifier le programme en suivant les étapes ci-dessous : Appuyer sur (une ou plusieurs fois) pour sélectionner le mode Appuyer deux fois sur pour accéder à la page de modification. À ce moment-là, le jour « 1 » clignote. Appuyer sur les boutons pour sélectionner le jour que vous souhaitez régler.
Page 30 Appuyez 2 fois Répétez les étapes 2 et 3 4. Modifier les programmes prédéfinis P1 à P7 Vous pouvez modifier les programmes prédéfinis P1 à P7 en fonction de vos préférences. La modification sera mémorisée par l’appareil une fois qu’elle est confirmée. IMPORTANT : Vous devez définir un réglage pour chaque heure de la journée.
Page 31 boutons en même temps pendant 3 secondes pour accéder à la page de modification des programmes prédéfinis correspondants. – Appuyer sur les boutons pour sélectionner les programmes prédéfinis que vous voulez modifier. Appuyer sur pour confirmer et entrer dans la modification.
Page 32 Appui long Répétez les étapes 2 à 5 10. Mode FP Rev.0_02 05 24 Page 32...
Page 33 Le produit fonctionne sous le contrôle du boitier de commande fil pilote de votre domicile. Le logo et le logo de mode de fonctionnement correspondant s’afficheront sur l’écran. Appuyer sur pour sélectionner le mode Appuyer sur pour confirmer votre sélection. Étapes à...
Page 34 11. En cas de panne de courant Si l’électricité est coupée, l’appareil émettra 2 bips au retour du courant, puis retournera dans le mode de fonctionnement sélectionné avant la coupure de courant. clignotera à l’écran pour vous rappeler de Cependant, le logo régler à...
Page 35 DISPOSITIF DE SECURITE ANTI-SURCHAUFFE Votre radiateur est équipé d’un dispositif de sécurité qui éteint le radiateur en cas de surchauffe. Dans le cas où le radiateur arrête de fonctionner, mettez le radiateur hors tension et procédez à une inspection de l’entrée et de la sortie d’air (si présentes) pour voir si elles ne sont pas obstruées.
Page 36 CARACTERISTIQUES TECHNIQUES: HMJ15-23A / HMJ17-23A Référence(s) du modèle : Tension nominale 230 V ~ Fréquence nominale 50 Hz Puissance nominale 1500 W / 1750 W Classe de protection Degré de protection IP IP24 HMJ15-23A / HMJ17-23A Référence(s) du modèle : Sym- Caractéristique Valeur...
Page 37 pièce et/ou extérieure Puissance max,c 1.5 / 1.8 contrôle thermique [non] thermique électronique de la maximale charge avec continue réception d'informations sur la température de la pièce et/ou extérieure Consommation d'électricité puissance thermique [non] auxiliaire régulable ventilateur À Type de contrôle de la puissance puissance thermique/de la thermique...
Page 38 contrôle [non] température de la pièce avec thermostat mécanique contrôle électronique [non] de la température de la pièce contrôle électronique [non] de la température de pièce programmateur journalier contrôle électronique [oui] de la température de pièce programmateur hebdomadaire Autres options de contrôle contrôle [non] température de la...
Page 39 distance contrôle adaptatif de [non] l'activation limitation de la durée [non] d'activation capteur à globe noir [non] Coordonnées JP OUTILLAGE ZI HAUTE DU THILLAY - 27 RUE DES de contact ECOLES 95500 LE THILLAY - FRANCE RECYCLAGE (ELIMINATION DU PRODUIT EN FIN DE VIE) Ce symbole indique qu’il est interdit d’éliminer les appareils électriques et électroniques usagés avec les déchets ménagers ou dans la nature.
Page 40 : pensez également à recycler ce manuel lorsque l’appareil arrive en fin de vie. BON DE GARANTIE CACHET DU REVENDEUR DATE : NOM DU CLIENT : GARANTIE Cet appareil est garanti 2 ans (Garantie légale de conformité), pièces et main-d’œuvre. La garantie ne couvre pas les dégâts occasionnés par : mauvaises utilisations, détérioration par choc, chute ou phénomène atmosphérique.
Page 41 pas acceptés) au point de vente qui a procédé à la vente, accompagné de la photocopie de la preuve d’achat datée et portant le cachet du vendeur. L’appareil vous sera retourné gratuitement pendant la période de garantie et contre remboursement des frais après cette période. Fabriqué...
