Note : N Permet le cas échéant de coder une taille, hors <DescHeader>, de ((1 à 31) -1) octets, soit 240
champs successifs à partir de b0 pour <DescVarBitfield>, ou 30 index de champs dans le cas
<DescVarIndexes>.
<DescVarBitfield> sur (N-1)*8 bits:
-
Si N est > 1 alors la Chaîne de bits qualifiant les champs présent s ou requis est définie comme suit:
<b((N-1)*8–1)..b0>
Chaque N° de bit du bitfield à partir de b0 correspond à un champ du cluster TIC binarisé.
Seuls les bits à partir de b0 jusqu'au dernier bit différent de 0 caratérisent la présence (ou la requête)
d'un champ TIC donné.
La chaîne d'octets de poids fort ne contenant aucun bit à 1 disparait du bitfield.
<DescBitField> Sur 8 octets
-
C'est un cas particulier du <DescVarBitfield> avec N=0.
Ce descripteur est compatible avec les versions précédentes de la TIC. Dans <DescHeader> le Bit
<b5> doit être à 0 ainsi que les bits <b4..b0>. Dans ce cas la trame est interprétée comme une
trame « originale » contenant toujours les 8 octets significatifs du bitfield descripteur.
<DescVarIndex> sur (N-1)Octets:
-
Si N est supérieur à 1 alors la chaine d'octets définissant les indexes requis ou présents est définie
comme suit : <B1..B(N-1))>
Chaque octet à partir de B0 correspond à l'indexe d'un un champ du cluster TIC binarisé.
7.4.3 G
«
ESTION DE
REPORTS DECALES
D'une façon générale les attributs reportables de la ZCL NKE Watteco peuvent faire l'objet d'un « reporting »
sur évènement d'informations reçues/mesurées au moment de la détection du changement.
Les flux TIC présentent souvent des données dont les contenus sont « complets » (des cumuls en général) au
sein du dernier flux appartenant à la période précédente. Il est nécessaire d'implémenter une solution de
stockage de certaines données lues précédemment, afin de pouvoir les restituer à la réception du flux les
ayants réinitialisées.
Par exemple : Le changement des périodes tarifaires courantes (PTCOUR1 ou PTCOUR 2) doivent pourvoir, sur
demande, être déclencheur de l'émission de données appartenant à un flux TIC précédant.

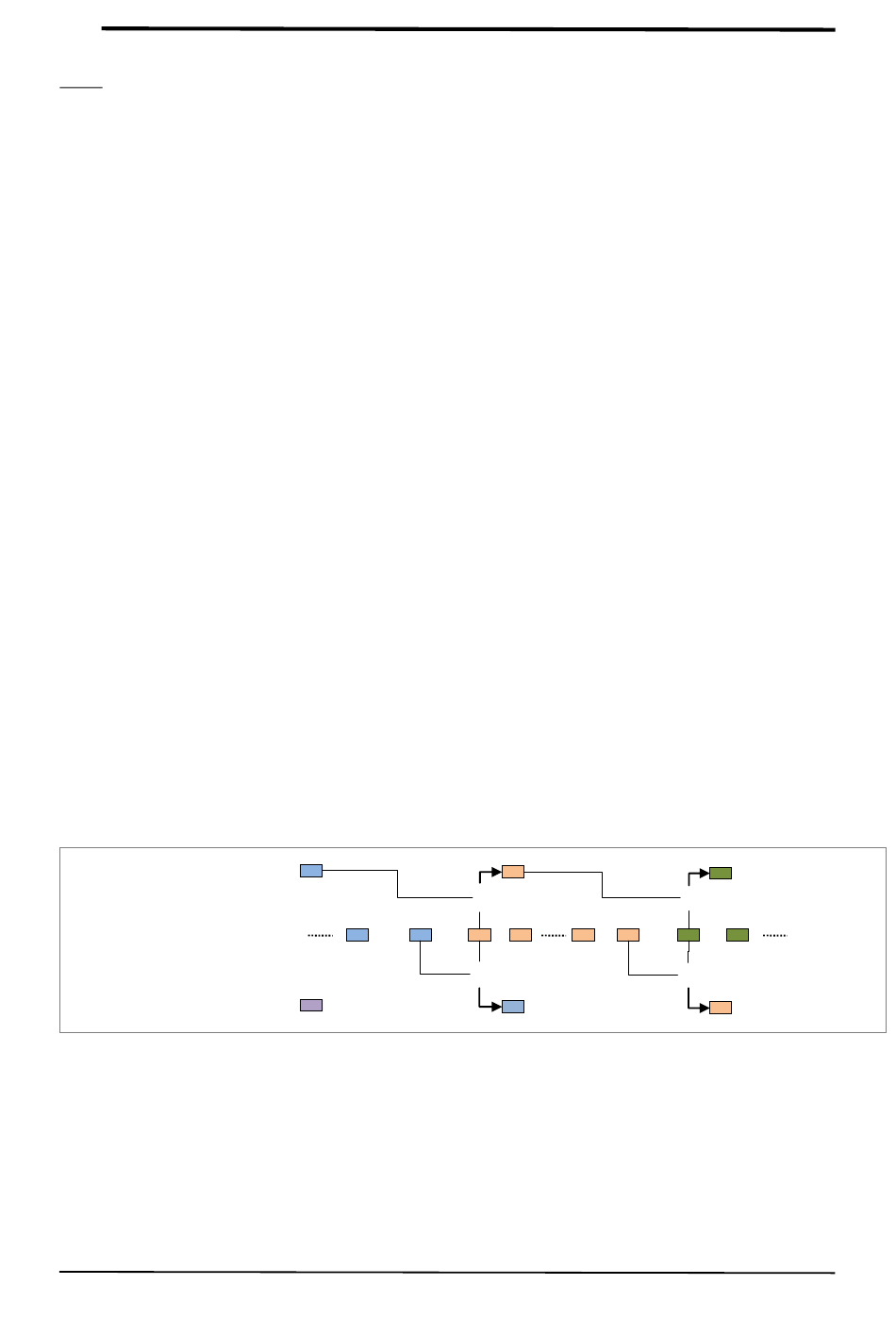

Le schéma suivant expose la nouvelle capacité de « report décalé » sur évènement:
Report standard :
Trames TIC :
Nouveau Report décalé:
La configuration d'un report décalé est obtenu en positionnant à 1 le bit <b6> du <DescHeader> de
descripteur (Cf §7.4.2.2). Le report associé présentera aussi ce bit à 1.
7.4.4 L
ECTURE DES DONNEES DU DERNIER REPORT
Cette fonction permet de définir la source des données lors d'une commande de lecture (Read filtered
TICdata). Le descripteur transmis permet de requerir des champs TIC soit de la dernière trame reçue, soit du
dernier report émis. Le bit <b6> du <DescHeader> permet de spécifier ce besoin lors de l'émission d'une
commande de lecture filtrée (Read Filtererd TICData).
