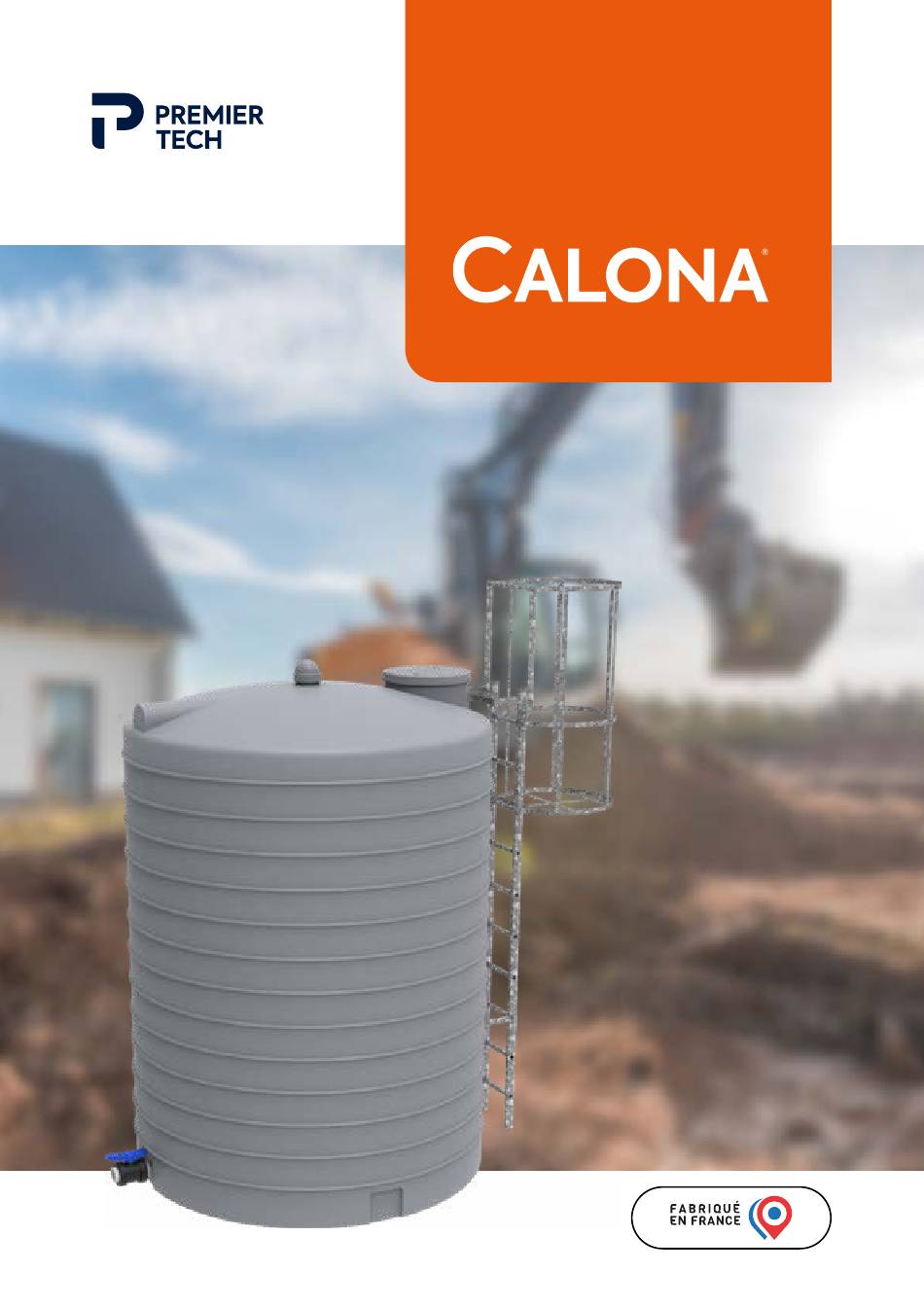

- Page 1 Notice de pose Cuves aériennes de stockage Janvier 2024...
- Page 2 CONFORME À LA RÉGLEMENTATION EN VIGUEUR AINSI QU’AUX RÈGLES DE BONNES PRATIQUES : LES ÉTAPES DE MONTAGE • La cuve de stockage aérienne CALONA est conçue pour être uniquement installée en aérien • Les ouvrages ne doivent pas être posés dans un bâtiment...
- Page 3 LES ÉLÉMENTS À POSER 2.1 ÉQUIPEMENTS DE SÉRIE Ventillation (Citerne ≥ 5 000 L) • Trou d’homme avec couvercle verrouillable • Dispositif de ventilation en partie haute (à partir de 5 000 L) • Dispositif de vidange en partie basse (bouchon de vidange de 1 000 à...
- Page 4 Les cuves doivent être transportées couchées et sanglées aux extrémités extérieures Les modalités de manutention des ouvrages Premier Tech font l’objet de prescriptions particulières. Afin d’éviter tout risque, elles doivent respecter les règles de sécurité en vigueur : • Interdiction absolue de circuler sous la charge.
- Page 5 Pour les cuves 5 à 10m3, Positionner 1 manille lyre dans les trous de fixation de l’échelle à crinoline. Pour les cuves 13 à 20m3, Positionner 4 manilles lyre CMU1T dans les trous situés sur la périphérie du dôme Pour les cuves 26 m3, Positionner 2 élingues dans les trous de manutentions positionnés sur la cuve.
- Page 6 LES ÉTAPES Valable uniquement sur les versions équipées d’une vanne DE MONTAGE 4.1 SORTIE DES PIÈCES DU CARTON Chaque cuve est livrée avec la vanne correspondante non montée (livraison dans un carton joint), à utiliser impérativement à l’exclusion de tout autre modèle Fournis Vanne Sika Flex 221...
- Page 7 4.3 MONTAGE DE LA VANNE Pistolet d’injection Les surfaces à étanchéifier Appliquer sur le mamelon un cordon doivent être propres et sèches continu de Sika Flex 221 (fourni) Démonter un des côtés de la vanne pour récupérer l’embout et la couronne 4.4 FERMETURE DU COUVERCLE Fermeture obligatoire du couvercle...
- Page 8 LA POSE DU PRODUIT 5.1 PRÉCAUTIONS D’USAGE Pour éviter le risque de gel l’hiver, maintenir en tout temps la cuve au 3/4 pleine et prévoir une isolation de la vanne Favoriser une installation à l’abri du soleil Ne peuvent convenir pour : •...
- Page 9 5.3 RACCORDEMENT EN PARTIE BASSE POUR JUMELAGE DES CUVES À prévoir : «T» raccordement Coude PVC Tuyau Mamelon M-M souple du diametre de la vanne PROPOSITION DE RACCORDEMENT Diamètres à adapter en fonction des diamètres de sortie de chaque cuve OPTION KIT Le tuyau entre les cuves doit être souple...
- Page 10 OPTION ECHELLE A CRINOLINE 6.1 OPTIONS DISPONIBLES RÉF. CAP. 330 181 10 000 L Impérative à partir de 3m de hauteur 330 182 13 000 L L’accès au trou d’homme ne peut se faire que par cette échelle 330 183 15 000 L à...
- Page 11 6.2.1 MONTAGE DE LA BUTÉE D’ÉCHELLE VERSION 10 M3 Clé de 10 Clé de 18 Clé de 22 Mettre la tige filetée dans la butée et visser grace à l’écrou Ecrou à embase M12 (x2) Butée 10m³ (x1) Tige filetée M12 x 400 (x1) VERSION 13/15 M3 Support crapaud...
- Page 12 6.2.2 MONTAGE DES SUPPORTS VERTICAUX SUR L’ÉCHELLE VERSION 10 M3 VERSION 13 ET 15 M3 Support vertical (x2) Tige filetée M12 x 400 (x1) Ecrou à embase M12 (x2) 6.2.3 MONTAGE DES ARCEAUX Entretoise Arceau supérieur Tige filetée M12x560 (x1) Ecrou à...
- Page 13 6.2.4 MONTAGE DES PLATS Ecrou M6 (x15) VERTICAUX SUR LES ARCEAUX Plat vertical avec trou de verrouillage (x1) Plat vertical (x4) Vis M6 (x15) 6.2.5 MONTAGE DE LA FERMETURE Vis M12x30 (x2) Ecrou M12 (x2) Fermeture (x1) Prévoir un cadenas pour sécuriser la crinoline 6.2.6 6.2.7...
- Page 14 6.3 ETAPES DE MONTAGE ÉCHELLES POUR CUVES 20 M3 L’assemblage de l’échelle doit être réalisé au sol...
- Page 15 6.3.1 MONTAGE DES SUPPORTS HORIZONTAUX Clé de 10, 18 et 22 Support crapaud (x2) Ecrou à embase M12 (x2) Tige filetée M12x100 (x2) Crapaud Tige filetée M12X420 (x2) 6.3.2 MONTAGE DES SUPPORTS VERTICAUX Support vertical (x2) Tige filetée M12x560 (x1) Ecrou à...
- Page 16 6.3.3 MONTAGE DES ARCEAUX Entretoise Arceau supérieur Tige filetée M12x560 (x2) Ecrou à embase M12 (x12) Arceau inferieur Tige filetée M12x420 (x2)
- Page 17 6.3.4 MONTAGE DES PLATS VERTICAUX Vis M6 (x20) Plat vertical x4 Plat vertical avec trou de verrouillage (x1) Ecrou M6 (x20) 6.3.5 MONTAGE DE LA FERMETURE Vis M12x30 (x2) Ecrou M12 (x2) Fermeture (x1) Prévoir un cadenas pour sécuriser la crinoline 6.3.6 MONTAGE DU SUPPORT HORIZONTAL 6.3.7...
- Page 18 6.4 ETAPES DE MONTAGE ÉCHELLES POUR CUVES 26 M3 L’assemblage de l’échelle doit être réalisé au sol...
- Page 19 6.4.1 MONTAGE DU CHÂSSIS - Passer les « U » dans les anneaux. - Positionner le châssis de part et d’autre du TDH. - Positionner les plats de verrouillage sur les « U ». Clé de 10, - Serrez le tout avec les écrous freins. 18 et 22 Ecrou frein (x2) Plat de verrouillage...
- Page 20 6.4.3 MONTAGE DE LA BUTÉE Butée (x1) Ecrou à embasse M12 (x2) Tige filetée M12x470 (x2) 6.4.4 MONTAGE SUPPORT VERTICAUX Support vertical (x1) Ecrou à embase M12 (x2) Tige filetée M12x470 (x2)
- Page 21 6.4.5 MONTAGE DES ARCEAUX Entretoise (x1) Tige filetée M12x540 (x1) Ecrou embase M12 (x2) Arceau sup (x1) Arceau inf (x2) Vis M12x25 (x2) Ecrou M12 (x2) Arceau inf (x2) Tige filetée M12x470 (x1) Ecrou à embase M12 (x2)
- Page 22 6.4.6 MONTAGE DES PLATS VERTICAUX SUR LES ARCEAUX Ecrou M6x15 (x30) Plat verticale (x4) Plat verticale avec trou de verrouillage (x4) Vis M6x470 (x30) 6.4.7 MONTAGE DE LA FERMETURE Vis M12x60 (x2) Ecrou M12 (x2) Fermeture (x1)
- Page 23 6.4.8 MONTAGE DE LA FERMETURE Crochet (x2) Ecrou M12 (x8) Vis M12x60 (x8) Liaison crochet/échelle (x2) 6.4.9 FIXATION DE L’ÉCHELLE SUR LE CHÂSSIS Ecrou M12 (x2) Vis M12x80 (x2)
- Page 24 OPTION PIQUAGE PIQUAGES OPTIONNELS DISPONIBLES Des piquages avec passe cloison ou joint à hublot sont réalisable en usine de manière optionnelle sur les cuves. PIQUAGE (nous consulter) 33 03 17 33 03 18 36 89 28 35 39 91 33 03 21 33 13 72 35 10 48 36 66 58...
- Page 25 NOTES...
- Page 26 Premier Tech Ltée ne garantit ni ne fait quelque représentation quant à l’exactitude de ces renseignements. Poursuivant une politique T. + 33 (0)2 99 58 45 55 d’amélioration continue, Premier Tech Ltée et ses compagnies affiliées se réservent le droit de changer et/ou d’interrompre la fabrication de ptaf@premiertech.com tout produit et/ou de modifier les données techniques et les prix, pour quelque motif que ce soit et à...
