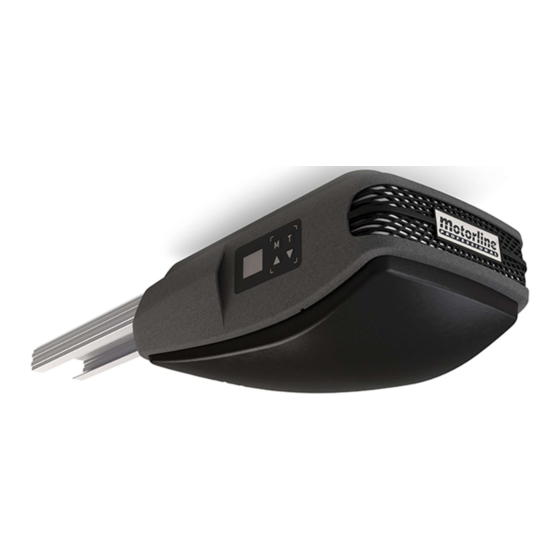

- Page 1 ROSSO EVO NOTICE POUR L’UTILISATEUR/INSTALLATEUR v1.0 REV. 12/2024...
- Page 2 être collectés séparément pour être recyclés. Séparez les emballages 11. RACCORDEMENTS À LA CENTRALE et recyclez-les de manière responsable. CENTRALE ROSSO EVO Ce marquage indique que le produit et les accessoires électroniques (ex. Chargeur, câble USB, les équipements électroniques, les télécommandes, etc.), sont soumis à...
- Page 3 01. AVIS DE SÉCURITÉ AVERTISSEMENTS GÉNÉRAUX ou du portail motorisé. • Si le câble d’alimentation est endommagé, il doit être remplacé par • Ce manuel contient des informations importantes sur la sécurité le fabricant, le service après-vente ou une personne de qualification et l’utilisation.
- Page 4 01. AVIS DE SÉCURITÉ essentiellement sur le câble d’alimentation. Veuillez noter que tous les l’équipement, mettez le système hors tension et ne l’utilisez pas tant que câbles doivent entrer dans la boîte de commande par le bas. toutes les conditions de sécurité ne sont pas remplies. •...
- Page 5 DANS L’ EMBALLAGE CARACTERISTIQUES TÉCNIQUES Dans l’emballage vous trouverez les composants suivants : Les caractéristiques de l’automatisme ROSSO EVO sont les suivantes : 01 • 01 moteur 07 • 03 plaques de fixation du moteur au rail ROSSO EVO 60...
- Page 6 DÉVERROUILLAGE MANUEL RETIRER COUVERCLE SUPÉRIEUR Le déverrouillage de l’automatisme ROSSO EVO c’est très simple et pratique à utiliser. Pour le faire il suffit de tirer le levier vers le bas (image 03). Pour bloquer il suffit de tirer le levier vers la position initiale.
- Page 7 INFORMATIONS AVANT L’INSTALLATION CHANGER LED’S DE COURTOISE Afin que l’automatisme ROSSO EVO fonctionne correctement, vous devez faire attention aux paramètres suivants avant l’installation : • Lire toutes les mesures au moins une fois afin de se familiariser avec le processus d'installation et de configuration.
- Page 8 04. INSTALLATION 04. INSTALLATION FIXATION DU MOTEUR SUR LE RAIL INSTALLATION DE L’AUTOMATISME Avec les rails standard vous pouvez automatiser, seulement, des portes avec une hauteur maximale de 2500mm. 100-150mm 125-175mm DÉTAIL 13 01 • Fixer la plaque de support du rail au linteau, comme visible sur l'image 15. Dans l'image 16 se voit la distance à...
- Page 9 04. INSTALLATION 04. INSTALLATION INSTALLATION DE L’AUTOMATISME INSTALLATION DE L’AUTOMATISME DÉTAIL 19 05 • Après avoir monté le rail et marquer les trous vous devez fixer la plaque avec des vis. Après cela, 03 • Placer la plaque de fixation du rail au plafond, plus sensiblement au milieu du rail en fer, comme vous devez utiliser la brassière de serement pour renforcer la fixation, cette fois-ci à...
- Page 10 04. INSTALLATION L’ INSTALLATION EN IMAGE LÉGENDE: 01 • Moteur ROSSO EVO 02 • Rail en fer 03 • Plaque de fixation du rail au plafond/structure 04 • Support pour fixation de la structure 05 • Plaque de fixation rapide du rail au plafond/structure 06 •...
- Page 11 05. PROGRAMMATION 05. PROGRAMMATION LÉGENDE PROGRAMMER TÉLÉCOMMANDES Légende: • Écran • Menu Principal • Prog. télécommandes • Augmenter • Diminuer • Connecteur USB Type-C pour MCONNECT LINK Lorsque vous allumez l'appareil, l'écran affiche un compte à rebours de 99-11, et la lampe de courtoisie [FALK] reste allumée pendant 2 secondes.
- Page 12 06. PROGRAMMATION "P" 06. PROGRAMMATION "P" LE FONCTIONS DE MENU "P" La centrale possède un menu principal qui permet l’accès à toutes les différentes configurations de Vous devez commencer toutes les programmations à partir du mode d'attente (--)! l’automatisme. Toutes les instructions de configuration des menus décrites dans ce manuel ont été effectuées à...
- Page 13 06. PROGRAMMATION "P" 06. PROGRAMAR "P" RÉGLAGE DE LA FORCE ACTIVATION/DÉSACTIVATION DES PHOTOCELLULES DE SÉCURITÉ 01 • Appuyez sur la touche M pendant 3 secondes pour accéder au menu de programmation. Fonctionnalité • Lorsque les photocellules sont actives et qu'un obstacle passe pendant la fermeture de la porte, la porte inverse son sens et commence à...
- Page 14 06. PROGRAMAR "P" 06. PROGRAMAR "P" LOGIQUE DE FONCTIONNEMENT FEU CLIGNOTANT Fonctionnalité • Cette fonction permet à la centrale d'adopter différents comportements lorsqu'elle 01 • Appuyer sur la touche M pendant 3 secondes pour accéder au menu de programmation. reçoit des ordres en cours de fonctionnement. 02 •...
- Page 15 07. PROGRAMAR "E" 07. PROGRAMAR "E" SUIVEZ-MOI LE FONCTIONS DE MENU "E" Fonctionnalité • Ce menu permet de régler le temps de fermeture du portail après le passage d'un véhicule MAX. MIN. VALEUR MENU FONCTION ÉTAT PAGE ou d'une personne. Chaque valeur correspond à 1 seconde et peut varier entre 0 et 10. PROGRAMMABLE D'USINE Durée de l'éclairage de...
- Page 16 08. APRÈS L’INSTALLATION 08. APRÈS L’INSTALLATION BUTÉE MÉCANIQUE DANS L’OUVERTURE TENDRE LA CHAINE DU RAIL Pour installer le butée d’ouverture il suffit de le placer dans le rail, comme on le voit sur la figure 1. Le butée doit rester avec une plaque hors du rail et l’autre à l’ intérieur car, lors du serrement, celui doit rester bien fixe au rail.
- Page 17 09. DIAGNÓSTIC CONNEXION MOTEUR À LA BATTERIE 24V DETALHE 01 DÉTAIL 39 En cas de panne ou de dysfonctionnement de l'automatisme, vous devez détecter le composant défectueux (moteur ou centrale). Pour cela, vous devez tester le moteur directement connecté à une alimentation à 24DC, afin de comprendre si cela fonctionne.
- Page 18 10. SOLUTION DE PANNES SCHÈMA D’ERREURS DE LA CENTRALE Afficher Description Cause Résolution du problème • Moteur en ouverture • En ouverture. (Moteur en manœuvre d'ouverture) • Moteur en fermeture • En fermeture. (Moteur en manœuvre de fermeture) EFFACER LA TÉLÉCOMMANDE •...
- Page 19 10. SOLUTION DE PANNES SCHÈMA D’ERREURS DE LA CENTRALE Afficher Description Cause Résolution du problème MÉMOIRE PLEINE • Lorsque vous tentez de programmer une télécommandes, • Limite du nombre de télécommandes programmées • Option d'installer un récepteur supplémentaire. mais qu'il n'y a pas de position libre. dépassé.
- Page 20 10. SOLUTION DE PANNES INSTRUCTIONS POUR CONSOMMATEURS / INSTUCTIONS POUR DES PROFESSIONNELS QUALIFIÉS Anomalie Procédure Conduite Procédure II Découvrir l'origine du probléme A) Il y a 24V: 1 • Enlevez le couvercle supérieur endommagé ou envoyez aux transformateur. Si existe 230V le •...
- Page 21 11. RACCORDEMENTS À LA CENTRALE CENTRALE ROSSO EVO Option 1 - Porte Service Photocéllules Bouton-poussoir/ Gyrophare Sélecteur à clé Antenne 2 3 4 5W máx extérieur contact (NC) Récepteur extérieur MR17 Lumière de courtoisie CONNECTEUR2 1500W max AVEC CONNECTEUR3 MR13 avec MX13...
