Quand vous appuyez sur VIEW, la fenêtre de Graphique Données apparaîtra.

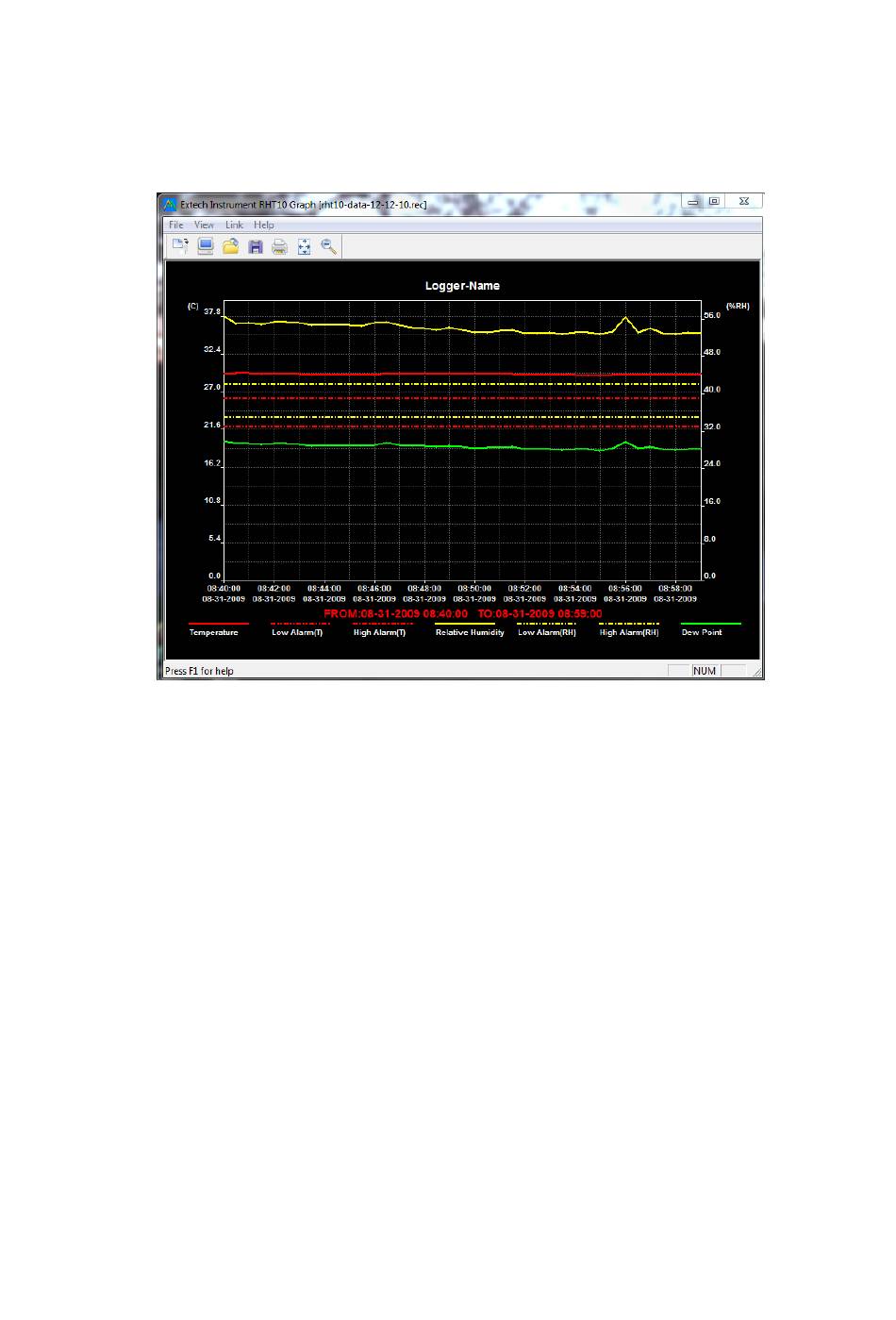

La fenêtre de Graphique de Données présente les données transférées sur un graphique x‐y avec la
Date / Temps représentés sur l'axe horizontal et la Température / Humidité Relative / Point de
Rosée / Grains par kg (avec RHT10‐SW facultatif seulement) / Limites Alarme représentés sur l'axe
vertical :
Pour faire des zooms avant et arrière sur des zones de données, il y a plusieurs moyens :
1.
Utilisez la souris pour cliquer et tracer une boîte autour d'une zone de données pour
l'agrandir.
2.
Cliquez sur l'icône de loupe sur la barre menu.
3.
Sélectionnez VIEW ALL ou ZOOM OUT à partir du menu ouvrant VIEW.
Sur le graphique montré en exemple ci‐dessus, la Température est représentée par la ligne rouge
continue (les lignes sont appelées "traces") ; l'HR et le Point de Rosée sont représentés
respectivement par les lignes jaunes et vertes continues. Les valeurs d'alarme basse et haute pour
la température sont représentées par les traces rouges en pointillé, les alarmes correspondantes
pour l'humidité sont représentées par les traces jaunes en pointillé.
