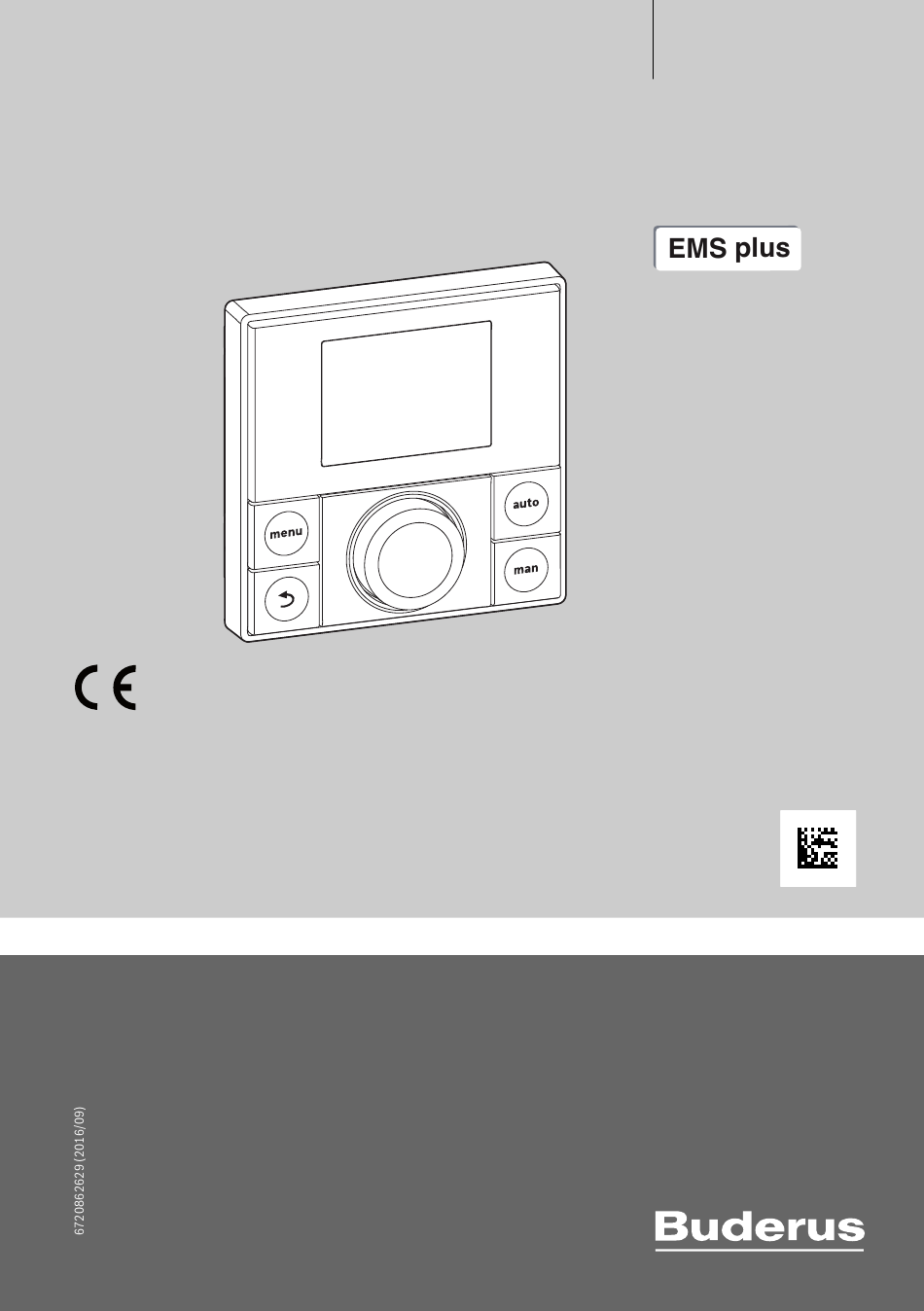

- Page 1 Module de commande 0010010111-001 Notice d’installation pour le professionnel RC200 Lire attentivement avant l’installation et la maintenance.
- Page 2 Explication des symboles et mesures de sécurité Explication des symboles et mesures de sécurité Explication des symboles Consignes générales de sécurité H Consignes pour le groupe cible Avertissements Dans les paragraphes d’avertissement, les mots de signale- Cette notice d’installation s’adresse aux professionnels d’ ins- ment caractérisent le type et l’importance des conséquences tallations gaz et d’eau, de chauffage et d’électronique.
- Page 3 Informations produit Systèmes de chauffage avec RC200 comme commande à Informations produit distance d’un RC300 Le RC200 est un module de commande avec sonde de tempé- Le RC200 sert de commande à distance sur les installations avec rature ambiante intégrée pour une régulation du chauffage en un module de commande en amont RC300.
- Page 4 Informations produit Tension nominale 8 ... 16 V CC Courant nominal 5 ... 23 mA Interface BUS EMS plus RC200 CC 3 (BUS bifilaire) Plage de réglage 5 ... 30 °C RC200 Température ambiante admissible 0 °C ... 50 °C CC 1 4 h Réserve de marche...
- Page 5 Installation Installation Installation DANGER : Risque d’électrocution ! ▶ Avant l’installation de ce produit : débrancher le générateur de chaleur et tous les autres par- ticipants BUS sur tous les pôles du réseau électrique. Lieu d’installation Ce module de commande est destiné exclusivement au mon- 6 mm 6 mm 3,5 mm...
- Page 6 Installation ▶ Si plusieurs participants BUS sont installés, respecter la Suspendre ou retirer l’unité de commande distance minimale de 100 mm entre les différents partici- Accrocher le module de commande pants BUS. 1. Accrocher le module de commande en haut. ▶...
- Page 7 Mise en service L’écran passe au réglage de l’utilisation. Mise en service ▶ Régler l’utilisation comme régulateur ou comme commande à distance. ▶ Brancher correctement tous les raccords électriques avant d’effectuer la mise en service. ▶ Tenir compte des notices d’installation de tous les compo- Régulateur Régulateur sants et groupes de l’installation.
- Page 8 Mise en service Sur les générateurs de chaleur avec EMS plus, la configuration ▶ Sélectionner OUI. CC1 est la première option de la configuration du système. Démarrer Sol. Démarrer Sol. Config. CC1 Config. CC1 0010005975-001 ▶ Démarrer l’installation solaire. 0010005971-001 Le message Sol.
- Page 9 Mise hors service / Arrêt Option Plage de réglage : description des fonctions Mise hors service / Arrêt Racc. Gén. chaleur : pompe de chauffage raccordée Le module de commande est alimenté en courant via la pompe au générateur de chaleur (uniquement pour cir- connexion BUS et reste enclenché...
- Page 10 Menu service Menu Circuit de chauffage Option Plage de réglage : description des fonctions Ce menu permet d’effectuer les réglages pour le circuit de Non : pas de système ECS disponible chauffage. Oui, vanne 3v : système ECS alimenté via la vanne à...
- Page 11 Menu service 6.2.2 Régler le système de chauffage et les courbes de Option Plage de réglage : description des fonctions chauffage pour la régulation en fonction de la tem- Prot hors gel OFF : protection contre le gel désactivée pérature extérieure selon temp.
- Page 12 Menu service Courbe de chauffage simple La courbe de chauffage simple (Type régul. : Ext. simple) est une représentation simplifiée de la courbe de chauffage incur- vée en tant que droite. Cette droite est décrite par deux points : pied de courbe (début de la courbe de chauffage) et point d’extrémité...
- Page 13 Menu service Option Plage de réglage : description des fonctions Option Plage de réglage : description des fonctions NON : l’installation solaire peut être arrêtée Démarrer Ballon max. 20 ... 60 ... 90 °C : la pompe est désactivée Sol. avec cette fonction pour des besoins d’entre- lorsque la température maximale du ballon est tien.
- Page 14 Menu service Menu Info Menu entretien Ce menu permet d’afficher des réglages et valeurs de mesure Ce menu permet d’effectuer des réglages nécessaires pour de l’installation de chauffage. Les modifications ne sont pas l’entretien, par ex. pour supprimer la liste des défauts après possibles.
- Page 15 Élimination des défauts Menu Info système A01 - 808 - [Production d’eau chaude sanitaire : sonde de Ce menu permet de sélectionner des informations détaillées température ECS 1 défectueuse - fonctionnement de sur les participants BUS de l’installation. Les modifications ne secours actif] sont pas possibles.
- Page 16 Élimination des défauts A51 - 6021 - [Sonde de température du capteur défec- A21...A24 - 1001 - [Pas de communication entre le régula- tueuse] teur du système et la commande à distance] (A21 = circuit de chauffage 1...A24 = circuit de chauffage 4) Procédure de contrôle/cause Mesure Procédure de contrôle/cause Mesure Contrôler la sonde de capteur...
- Page 17 Élimination des défauts A61...A64 - 1037 - [Sonde de température extérieure A61...A64 - 3061...3064 - [Pas de communication avec le défectueuse - fonctionnement de secours actif] (A61 = cir- module de la vanne de mélange] (3061 = circuit de cuit de chauffage 1...A64 = circuit de chauffage 4) chauffage 1...3064 = circuit de chauffage 4) Procédure de contrôle/cause Mesure Procédure de contrôle/cause Mesure...
- Page 18 Appareils électriques et électroniques usagés – Type bâtiment Appareils électriques et électroniques – Dém. chauff. usagés – Reset complet (rétablissement du réglage de base) Les appareils électriques et électroniques hors Cir. chauff. d’usage doivent être collectés séparément et sou- mis à une élimination écologique –...
- Page 19 Aperçu du menu de service Tests fonc. – Activation – Pompe CC (pompe de chauffage) – Mélangeur – Pompe solaire – Désinf. pompe (pompe de désinfection thermique) Info – Temp. ext. (température extérieure) – Fonc. app (brûleur en service) – Cons dép app (température de départ nécessaire) –...
