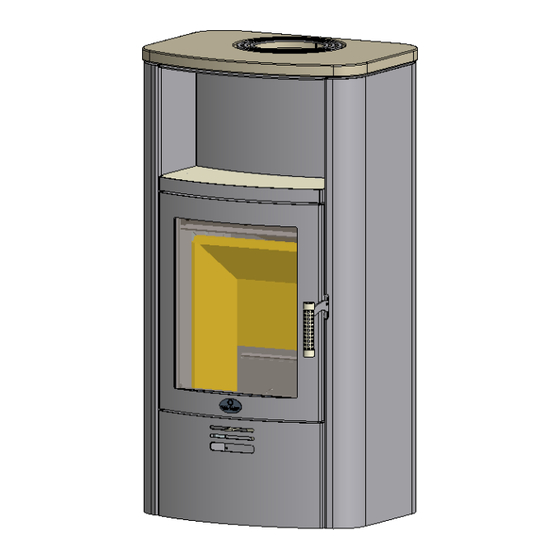

- Page 1 Manuel Technique Plaque signalétique de votre appareil de chauffage Atlanta WF Vous trouverez des indications importantes aux pages suivantes!
- Page 2 Emplacement de la plaque signalétique Selon la loi, la plaque signalétique doit être appliquée sur l’appareil de chauffage à installer. Les données techniques de l’appareil doivent être en évidence sur l’appareil de chauffage pour la réception par le ramoneur ou technicien de contrôle. Vous avez ainsi le libre choix, en fonction de la situation, d’installer cette plaque de telle manière que cette dernière soit lisible dans son intégralité.
- Page 3 Manuel Technique pour Poêle Modèle : Atlanta WF Sommaire Page Fiche technique (Dimensions en cm) Distances de sécurité D’autres informations Manettes de réglage de l’air Installation des pierres réfractaires Nettoyage Montage Raccord d´air frais extérieur Accessoires Contenu de la livraison Données produit...
- Page 4 Fiche technique (Dimensions en cm) Stahldeckel Steindeckel Atlanta WF Données techniques Quantité de perte de feu maximale : 2,9 kg/heure Hauteur 111,5 (114) cm Essai selon la norme DIN EN Largeur 61 cm Foyer d´incendie 13240 Bûches hêtre, Profondeur 45 cm Combustibles autorisés...
- Page 5 Conforme aux normes d’essai et exigences EN 13240 1. BImSchV Stufe 2 Autriche Art. 15a B-VG BStV München BStV Regensburg FBStVO Aachen Suisse LRV 2011 VKF 25846 Ecodesign 2022 Distances de sécurité Tout composant inflammable, meubles et objets à proximité de la cheminée doivent être à protéger.
- Page 6 D’autres informations En respectant les distances de sécurité vis-à-vis des éléments inflammables et à protéger vous remplissez la réglementation de chauffage (FeuVo) valable en Allemagne, celle-ci est valable pour l´ installation d´un appareil de chauffage. La distance contre des éléments non-inflammables peut être amoindrie. Malgré...
- Page 7 Manettes de réglage de l’air L’air nécessaire pour la combustion sera réglé par la manette de réglage d’air (1). Avec la manette (1) l’air primaire (2) et l’air secondaire (3) est réglée avec une seule manette. La combustion d’une quantité de 2,0 à 2,2 kg de combustible (4) (environ 3 bûches de bois) prend à...
- Page 8 Installation des pierres réfractaires Les pierres réfractaires destinées à ce poêle, ne doivent pas être collées ou maçonnées. Elles sont à poser comme suit, dans l’ordre décrit, dans le foyer. Il est important pour le bon fonctionnement de l’appareil, que les pierres réfractaires soient installées correctement.
- Page 9 Placer la plaque de sol (3) dans la chambre de combustion face vers le haut, l’ajuster et la pousser vers l’avant. Placer le dégazeificateur (4) derrière la plaque de sol (3) et l’ajuster. Ensuite pousser la plaque de sol (3) vers l’arrière.
- Page 10 Vérifier le montage des pierres réfractaires ! Si elles sont installées correctement, il n’y a pas de jour entre les joints. Pour démonter pierres réfractaires, procéder dans l’ordre inverse. Nettoyage Pour un nettoyage minutieux du foyer, voir chapitre 5, afin de démonter les pierres réfractaires comme décrit.
- Page 11 Montage Atlanta WF Couvercle acier Grille Découpe sortie de fumées Habillage droite Chauffe plat Dosseret Habillage Découpe gauche arrivée air frais Porte foyer Tiroir Attention : Veillez particulièrement à prendre attention à tous les éléments d’habillage ! Ne pas percuter les éléments entre eux ! Ne pas appuyer les angles ni les coins ! Couchez les éléments soigneusement sur un support de type carton !
- Page 12 Placer le poêle (1) à son emplacement définitif et vérifier les niveaux. Si nécessaire, ajuster le poêle à l´aide des pieds réglables (5). Les pieds réglables (5) peuvent aussi être ajustés sans avoir à retirer les habillages latéraux. Pour ce faire démonter le tiroir (6) en appuyant sur les leviers de verrouillage (7) sur les glissières télescopiques,...
- Page 13 Montage de l’habillage droit (3) sur le poêle (1). Avant le montage de l’habillage droit (3), le profil de verrouillage (8) doit être tiré vers le haut jusqu’à ce que l’attache (9) (voir ci-contre) sur le bord avant de l’habillage soit ouverte. Page 13...
- Page 14 Faire glisser l’habillage (3) sur les attaches en façade (10) jusqu’à ce que ce dernier soit entièrement contre la façade. Vissez l’habillage droit (3) sur la tige filetée (11) à l’arrière du poêle. Du fait de pousser vers le bas le verrou (8) l’habillage (3) est fixé.
- Page 15 De même pour le montage de l’habillage latéral gauche (2). Les habillages latéraux (2,3) et le dosseret (4) sont vissés ensemble. Placer le dosseret (4) à travers les tiges filetées et visser les écrous avec les rondelles (12), les habillages latéraux sont de ce fait aussi fixés.
- Page 16 Couvercle en acier Placer le couvercle en acier (13) sur le poêle. Veiller à ce que les vis de fixation (14) rentrent dans les trous de percement sous le couvercle en acier (13). Les vis de fixation (14) peuvent permettre de régler le niveau du couvercle (13), ainsi éviter sa bascule Placer les grilles en acier inoxydable (15) sur le couvercle en acier (13).
- Page 17 Accessoires Plaques de sol amovibles Les plaques amovibles Max Blank sont une solution pratique pour protéger le sol devant et à côté du poêle. Elles peuvent être retirées pour le nettoyage du sol ou quand le poêle...
- Page 18 Contenu de la livraison - Poêle - Revêtement de la chambre de combustion - Notice d’installation et d’utilisation - Manuel technique avec plaque signalétique Page 18...
- Page 19 Données produit Exigences d’informations applicables aux dispositifs de chauffage décentralisés à combustible solide selon les ordonnances (EU) 2015/1185 et (EU) 2015/1186 Coordonnées du fabricant ou de son représentant autorisé Fabricant: Max Blank GmbH Contact: Thomas Blank Klaus-Blank-Straße 1 Adresse: 91747 Westheim Allemagne Données de l’appareil...
- Page 20 Émissions dues au Émissions dues au chauffage des locaux à chauffage des locaux à Autre(s) la puissance thermique la puissance thermique Combustible combustible η nominale minimale Combustible de référence [x%]: (s) admissible (un seul): (s): [x] mg/Nm³ (13% O [x] mg/Nm³ (13% O Bûches de bois ayant un 1074 110 taux d’humidité...
- Page 21 Caractéristiques pour une utilisation avec le combustible de référence uniquement Caractéristique Symbole Valeur Unité Caractéristique Symbole Valeur Unité Puissance thermique Rendement utile (PCI brut) Puissance thermique Rendement utile à la puissance η th,nom nominale thermique nominale Puissance thermique Rendement utile à la puissance η...
- Page 22 Traitement des déchets Remarques: L’appareil de chauffage peut être décomposé en pièces détachées pour que ces pièces puissent être recyclées ou mises au rebut de manière écologique. Nous vous recommandons de contacter votre entreprise de traitement des déchets locale pour une mise au rebut de l’appareil conforme aux règles. Pour le démontage approprié...
- Page 23 Céramique Enlevez les céramiques manuellement de l’appareil et mettez-les au rebut comme des gravats. Les possibilités locales du traitement des déchets doivent être respectées. Joints (fibre de verre) Enlevez les joints manuellement de l’appareil. Ces composants ne peuvent pas être mis dans les déchets résiduels, parce que la fibre de verre ne peut pas être incinérée.
- Page 24 Pour toute question, veuillez demander conseil à votre revendeur (Voir cachet commercial) Max Blank GmbH - Klaus-Blank-Straße 1 - D-91747 Westheim service@maxblank.com www.maxblank.com Nous nous réservons tout droit de modification de conception, de design, de couleur, ainsi que de toute erreur d’impression.
